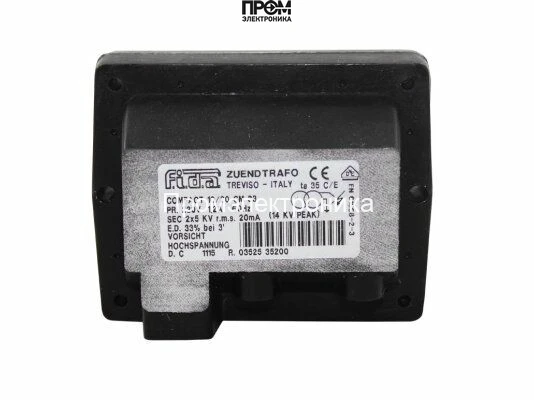

Трансформатор розжига FIDA Compact 12/35 - 33 230/60

Трансформатор розжига FIDA Compact 12/35 - 33 230/60 — назначение

Это модульный импульсный трансформатор розжига класса промышленного оборудования, предназначенный для формирования высокого напряжения в системах поджига газовых и жидкотопливных горелочных устройств. Основная функция — генерация стабильной высоковольтной искры между электродами для воспламенения топливной смеси в запальном узле.

Конструктивные особенности и принцип работы

В основе конструкции — первичная обмотка, рассчитанная на питательное напряжение сети 230 В, 60 Гц, и вторичная высоковольтная обмотка с диэлектрической проливкой и многослойной изоляцией. Трансформатор рассчитан на прерывистый режим работы с допустимым коэффициентом возбуждения ED 33%, что означает рабочий цикл с ограничением времени включения для теплового баланса обмоток.

Электрическая схема реализует импульсную передачу энергии: первичная цепь формирует ток до 2.3 А, который через трансформатор увеличивается на вторичной стороне до требуемого значения напряжения поджига — 6 кВ, при токе поджига порядка 35 мА. Для подключения электродов предусмотрены два высоковольтных выхода через штыревые разъемы 4 мм, что минимизирует потери и снижает риск поверхностных утечек тока.

Корпус выполнен из термостойкого и противоударного пластика. Применённый класс защиты IP44 обеспечивает базовую защиту от брызг и крупных частиц, что типично для монтажных узлов горелок. Треугольный разъём питания стандартизирован для надежного контакта и простоты обслуживания.

Ключевые технические характеристики

• Питание 230 В, 60 Гц: совместимость с сетями, распространёнными в промышленном отопительном оборудовании; частота определяет параметры магнитной проницаемости и расчет индуктивности первичной обмотки.
• Выходное напряжение 6 кВ: обеспечивает достаточную электрическую прочность для формирования искры на зазоре, типичном для промышленных горелок; влияет на максимальную длину зазора и требования к изоляции.
• Ток поджига 35 мА: определяет энергию импульса и скорость воспламенения при заданном зазоре; влияет на срок службы электродов и требуемую энергию источника питания.
• ED 33% (прерывистый режим): ограничение скважности сигналов для тепловой защиты обмоток; критично учитывать при проектировании циклов включения в автоматике горелки.
• Сила тока первичной 2.3 А: влияет на выбор предохранителей и сечения питающего проводника; важно при расчёте падения напряжения в кабельной сети.
• Класс защиты IP44: пригодность для установки в шкафах и монтажных отсеках с ограниченной пылевой и влагонакопительной нагрузкой; не заменяет герметичные решения для открытых наружных установок.
• Габариты 13.6×9.6×8 см: компактная конструкция упрощает интеграцию в ограниченные пространства запального узла и позволяет прямой крепёж через монтажные отверстия.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при команде автоматики на поджиг трансформатор получает питание от сети, первичная обмотка возбуждается, в момент перехода образуется импульс высокого напряжения на вторичной обмотке — между электродами возникает искра, воспламеняющая смесь. После установления стабильного пламени автоматика отключает поджиг согласно циклу ED.

• Интеграция в горелочные блоки: пригоден для стационарных и модульных горелок с классическим запальным узлом.
• Обслуживание: стандартизованные разъёмы упрощают замену и диагностику при монтаже на площадке.
• Тепловая устойчивость: соответствие ED снижает риск перегрева при длительных тестовых циклах.
• Изоляция и безопасность: многослойная изоляция уменьшает вероятность пробоя и поверхностных утечек при повышенной влажности.

Экспертное заключение

Модель подходит для применения в промышленных системах поджига с циклической работой и требованием компактной интеграции. Рекомендуется для схем, где критичны предсказуемые параметры импульсной энергии, ограниченный рабочий цикл и стандартизированное подключение. При проектировании учесть ограничения по ED и классу IP для оценки пригодности в конкретных условиях эксплуатации.
