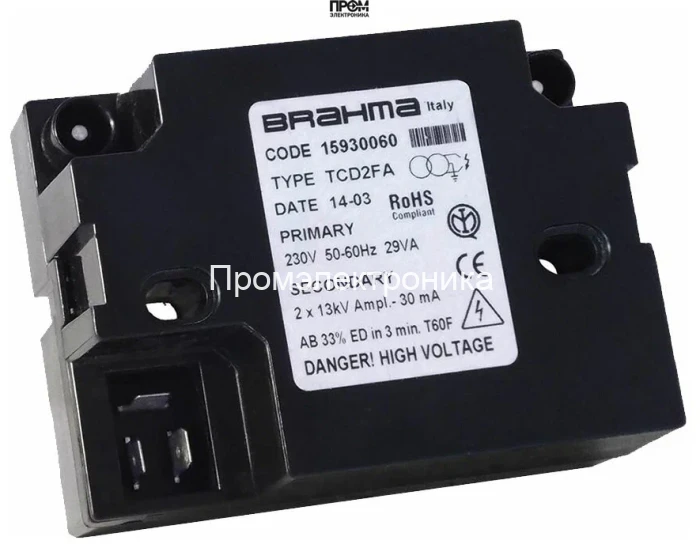

Трансформатор розжига Brahma TCD2FA 15930060

Трансформатор розжига Brahma TCD2FA 15930060 — назначение и область применения

Техническое устройство класса высоковольтных трансформаторов розжига, предназначенное для генерации импульсного высокого напряжения для искрового поджига в газовых и жидкотопливных горелках. Основная функция — формирование и подача импульса высокого напряжения 13 кВ на электроды розжига при работе горелочных систем в бытовых и промышленных котлоагрегатах.

Конструктивные особенности и принцип работы

В основе конструкции — понижающе-повышающий трансформатор с первичной обмоткой, рассчитанной на сетевое питание 230 В, 50/60 Гц, и вторичной обмоткой, формирующей импульсное выходное напряжение до 13 кВ. Трансформатор выполнен с концентрической магнитной системой и ферритовым/стальным магнитопроводом, оптимизированным для работы в прерывистом режиме с коэффициентом включения ED 33 %.

Для обеспечения электромагнитной совместимости и снижения помех интегрирован ЕМС‑фильтр. Высоковольтные выводы выполнены со штекерными разъемами Ø6,3 мм и размещены сбоку корпуса для удобства монтажа. Изоляция вторичной цепи обеспечивается заливкой полимерным компаундом, что повышает стойкость к частичным разрядам и механическую прочность при вибрационных нагрузках.

Принцип воспламенения основан на создании электрического поля между электродами: напряжение 13 кВ при рекомендованном искровом расстоянии 3–5 мм обеспечивает ионизацию газовой среды и образование канала электрического разряда. Ток поджига 30 мА ограничен конструктивно для предотвращения повреждения электродов и снижения тепловой нагрузки на трансформатор.

Ключевые технические характеристики

• Напряжение поджига 13 кВ: обеспечивает требуемый пробивной потенциал для искрового разряда на расстоянии 3–5 мм; влияет на надежность зажигания при различных составах горючей смеси и давлении.
• Потребляемая мощность 29 ВА: определяет нагрузку на сетевой трансформатор питания и требования к цепи питания; при заданном ED 33 % обеспечивает допустимый средний температурный режим.
• Ток поджига 30 мА: ограничивает энергию искрового импульса и снижает тепловую нагрузку на электроды, что увеличивает ресурс электродов при частых циклах розжига.
• ED 33 % (непостоянный режим): задаёт допустимую длительность включения относительно полного цикла; важен при расчёте перегрева и выборе места установки в шкафах автоматики.
• Рабочая сеть 230 В, 50/60 Гц: совместимость с промышленными и бытовыми источниками питания без дополнительной адаптации; допускает подключение к системам с переключаемой частотой.
• Класс пылевлагозащиты IP00: указывает на необходимость размещения в защищённом объёме электротехнического отсека или боксе с соответствующей степенью защиты.
• Диапазон рабочих температур −20…+60 °C: определяет пригодность для наружных и неотапливаемых помещений при учёте дополнительных мер по конденсации и защите от влаги.
• Механические габариты и масса (8.6×3.5×7 см, ~0.25–0.42 кг): малые габариты облегчают интеграцию в ограниченные пространства монтажных панелей и близкое расположение к горелочным электродам, уменьшая потери на кабеле розжига.

Сценарии эксплуатации и преимущества

Как работает в реальных системах: трансформатор устанавливают вблизи горелочного узла или в шкафу управления; высоковольтный кабель длиной до 1,5 м минимизирует форму волны импульса и потери на наведённые помехи. Применим в составах автоматических систем розжига и контроля пламени, где требуется синхронная работа с контроллерами и защита от короткого замыкания.

• Применение в котлах и горелках: розжиг основного и пилотного пламени при газовых и жидкотопливных горелках.
• Интеграция с контроллерами управления горением: совместимость по электрическим интерфейсам и механическому креплению.
• Стабильность искрового разряда: заливка и ЕМС‑фильтр уменьшают вероятность ложных срабатываний и помех в системах диагностики пламени.
• Простота монтажа и обслуживания: винтовое крепление и штекерные выводы обеспечивают быструю замену без дополнительных переходников.

Экспертное заключение

Трансформатор розжига Brahma TCD2FA 15930060 служит компонентом модульного решения для искрового поджига, рассчитанного на прерывистую работу с ED 33 %. Технические параметры — 13 кВ, 30 мА, 29 ВА — соответствуют требованиям типичных горелочных установок, где критичны воспроизводимость искрового разряда, совместимость с контроллерами и устойчивость к электромагнитным помехам. Рекомендуется использовать в системах с организованной защитой от внешней влаги и с соблюдением монтажных требований по длине и типу высоковольтного кабеля.
