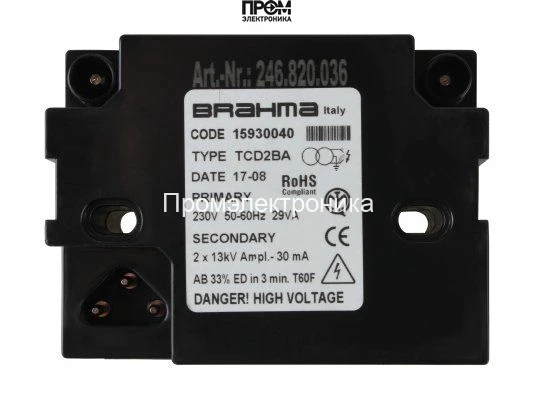

Трансформатор розжига Brahma TCD2BA 15930040

Трансформатор розжига Brahma TCD2BA 15930040 — назначение и область применения

Brahma TCD2BA 15930040 — это индустриальный высоковольтный импульсный трансформатор розжига предназначенный для формирования искрового разряда и ионизации топливной смеси в бытовых и промышленных горелках. Устройство относится к классу модулей розжига с электронным генератором и рассчитано на эксплуатацию в системах газовых и жидкотопливных горелок, где требуется стабильное напряжение поджига и защита от перенапряжений.

Конструктивные особенности и принцип работы

Ядро трансформатора выполнено из ферритового материала, оптимизированного по магнитной проницаемости и потерям на высоких частотах. Входное сетевое напряжение 230 В проходит через импульсный блок питания и высокочастотный преобразователь, формирующий последовательность импульсов на первичной обмотке. Далее ферритовый трансформатор повышает амплитуду до двух выходных каналов с номиналом 13 кВ каждый.

Принцип действия основан на согласовании импеданса первичной цепи с генератором импульсов и на быстром нарастании напряжения на вторичной обмотке для пробоя зазора свечи розжига. Для снижения паразитных помех в конструкцию интегрирован противопомеховый фильтр, а на входе установлен варистор для подавления скачков сетевого напряжения. Печатная плата и трансформатор залиты термостойким компаундом с контролируемым коэффициентом теплового расширения и улучшенной теплопроводностью, что повышает стойкость при циклических температурных нагрузках.

Ключевые технические характеристики

• Напряжение поджига 2×13 кВ: гарантирует формирование стабильного искрового промежутка при сопротивлении свечи и проводов, влияет на максимальную длину воздушного зазора и надежность воспламенения.
• Потребляемая мощность 29 ВА: определяет нагрузку на сетевой источник и тепловую отдачу, влияет на необходимость рассеяния тепла в монтажной зоне.
• Ток поджига 30 мА: ограничивает энергию импульса и напрямую влияет на стойкость изоляции и ресурс свечи розжига.
• Продолжительность работы ED 33%: указывает на режим цикла нагрузки, применим в системах с прерывистой работой; превышение этого значения требует дополнительных мер по охлаждению.
• Частота 50/60 Гц: совместимость с сетями различной частоты позволяет использование в разных регионах без изменения схемы питания.
• Класс пылевлагозащиты IP00: указывает на отсутствие герметизации корпуса; требует размещения в защищенной от попадания пыли и влаги зоне.
• Габариты 8.7×6.5×4.1 см и масса 0.25 кг: малые размеры упрощают монтаж в ограниченных пространствах и минимизируют механические нагрузки на узлы горелки.
• Штекерные разъемы 4 мм: обеспечивают стандартное подключение высоковольтных проводов и простоту замены.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания модуль формирует импульсы, которые через вторичные выводы образуют высоковольтный потенциал, пробивающий искровой промежуток в камере горения. При отсутствии искры система управления регистрирует неисправность и может инициировать повторную попытку или блокировку. Для чего нужен: обеспечивает надежный старт горелок при пусковых условиях, нестабильном газоснабжении и при низких температурах окружающей среды.

• Поддержка цикличных нагрузок с обозначенным ED, пригоден для автоматических систем с периодическими пусками.
• Встроенный варистор и противопомеховой фильтр снижают риск ложных срабатываний электронных блоков управления и продлевают ресурс силовой электроники.
• Заливка компаундом обеспечивает стабильность электрических зазоров и механическую фиксацию обмоток при температурных и вибрационных нагрузках.
• Два выхода высокого напряжения позволяют организовать независимые цепи розжига или резервирование без дополнительного трансформатора.
• Низкая масса и компактный форм-фактор упрощают интеграцию в горелочные модули и сервисное обслуживание.

Экспертное заключение

Brahma TCD2BA 15930040 целевым образом подходит для применения в автоматизированных горелочных системах с частыми пусками и ограниченным монтажным пространством. Рекомендуется использовать в условиях, где критичны стабильность высоковольтного импульса, защита от сетевых выбросов и ограничение энергии импульса для продления ресурса свечи. Ограничения по применению диктуются классом защиты IP00 и параметром ED 33%; в условиях повышенной запыленности или высокой влажности требуется установка в герметичный отсек или дополнительная защита.

Ключевые эксплуатационные параметры — 2×13 кВ, 30 мА, 29 ВА, ED 33% — определяют допустимые сценарии и расчеты теплового режима при проектировании блока горелки и системы управления.
