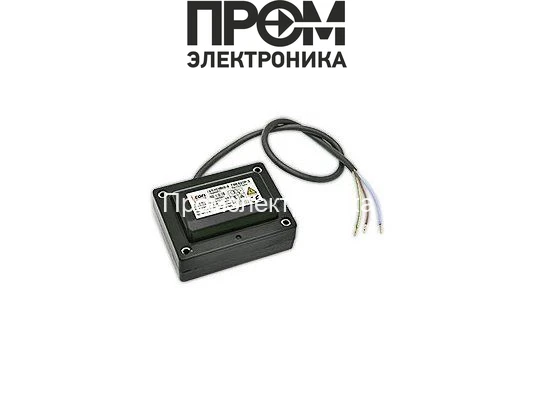

Трансформатор поджига Cofi TRE820P/3

Трансформатор поджига Cofi TRE820P/3 — назначение и техническое применение

Трансформатор поджига Cofi TRE820P/3 — это специализированный высоковольтный блок для инициирования электрического разряда в горелочных устройствах промышленных котлов. Относится к классу импульсных или постоянных высоковольтных трансформаторов поджига, применяется в пиковых и циклических режимах запуска газо-воздушных смесей. Основная функция — формирование стабильной высоковольтной эмиссии для надежного образования искрового канала на электроде поджига.

Конструктивные особенности и принцип работы

Устройство основано на электромагнитной схеме понижающе-повышающего типа с одним изолированным высоким выводом. На вход подается стандартное сетевое напряжение 230 В, которое через первичную обмотку трансформатора и управляющую схему преобразуется в выходное высокое напряжение 1x8 кВ на вторичной обмотке. Изоляция вторичной обмотки выполнена с учетом высоковольтных импульсов и тепловых циклов.

Ключевые элементы конструкции: магнитопровод, первичная и вторичная обмотки с диэлектрической прослойкой, корпус из термостойкого пластика и штекерный разъем под кабель диаметром 4 мм. Магнитопровод оптимизирован для минимизации пульсаций магнитного потока и обеспечения допустимого нагрева при рабочем цикле ED 19%. Такое значение ED указывает на допустимую длительность включения в цикле работы, что критично для обеспечения долговечности обмоток и снижения риска термического пробоя.

Рабочий принцип: при подаче питания первичная обмотка создает магнитный поток, индуцирующий во вторичной высокое напряжение. При достижении порога пробоя на зазоре между электродом и корпусной частью происходит импульс искрового разряда, достаточного для воспламенения топливовоздушной смеси. Ток поджига ограничен и составляет 20 мА, что обеспечивает энерговыделение, достаточное для образования искры, при контролируемой нагрузке на трансформатор.

Ключевые технические характеристики

• Выходное напряжение 1x8 кВ: обеспечивает требуемую электроэнергетическую плотность для пробоя стандартного зазора электрод–горелка при нормальных атмосферных условиях; влияет на величину искрового разряда и вероятность надежного поджига.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая термическую нагрузку на электрод и продлевая ресурс контактов при многократных циклах пуска.
• Сила тока 0.9 А (первичная): определяет потребляемую мощность от сети и тепловые потери в первичной обмотке; важна для расчета питающего кабеля и предохранительных устройств.
• ED 19%: регламентирует допустимую долю времени включения в рабочем цикле; при длительных пусках необходимо контролировать температуру корпуса и интервал повторных включений.
• Длина кабеля питания 520 мм: упрощает установку внутри горелочного отсека, но требует учета при прокладке и защите от механических и термических воздействий.
• Корпус из пластика с высокотемпературной стойкостью: обеспечивает электроизоляцию и защиту от механических воздействий, но требует оценки мест размещения с точки зрения локальной температуры окружающей среды.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при запуске котловой горелки управляющая автоматика подает питание на трансформатор, формируется высоковольтный импульс, происходит искровой разряд и инициируется горение. Для чего нужен — необходим для гарантированного воспламенения в условиях изменяющегося состава газо-воздушной смеси и вариаций давления.

• Совместимость с промышленными горелками: подходит для модульных и атмосферных горелочных блоков с напряжением сети 230 В и требованием выхода 8 кВ.
• Контролируемая энергопередача: ограничение тока поджига снижает механический износ электродов и уменьшает риск электрических повреждений.
• Простота монтажа: штекерный разъем и стандартная длина питающего кабеля упрощают замену и обслуживание без доступа к специализированному инструменту.
• Соответствие отраслевым стандартам: конструкция и ED соответствуют типовым требованиям к трансформаторам поджига для отопительного оборудования.

Экспертное заключение

Трансформатор поджига Cofi TRE820P/3 предназначен для задач с периодическими пусками и средними эксплуатационными нагрузками, где требуется стабильное формирование высоковольтного искрового импульса при контролируемом токе. Рекомендуется для горелочных систем, где важны воспроизводимость искрового разряда, контроль тепловых режимов и простота замены. В условиях длительной цикличности следует соблюдать ограничения ED 19% и предусмотреть теплоотвод и защиту кабелей.
