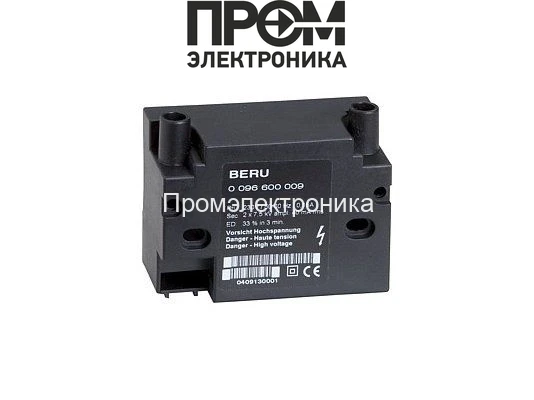

Трансформатор поджига Beru 096600013

Трансформатор поджига Beru 096600013 — назначение и область применения

Трансформатор поджига Beru 096600013 — это высоковольтный импульсный преобразователь для систем искрового поджига отопительных горелок. Устройство относится к классу внешних трансформаторов поджига, используемых в промышленных и коммерческих отопительных установках для формирования импульсного высокого напряжения, предназначенного для создания искрового разряда между электродами и инициирования воспламенения топливовоздушной смеси. Основная функция — генерация и подача стабильного высоковольтного импульса с заданными амплитудно-частотными характеристиками при штатном питании 230 В.

Конструктивные особенности и принцип работы

Внутри агрегата реализован классический повышающий трансформатор с развязкой первичной цепи и импульсной формировкой вторичных выходов. На вход поступает сеть переменного напряжения 230 В, через первичную обмотку и схему ограничения тока (обычно феррорезонансная или с ферритовым сердечником) формируется магнитный поток. Вторичные обмотки выполнены с высокой плотностью витков и специальной изоляцией, рассчитанной на номинальное пиковое напряжение 2×7.5 кВ.

Импульсная природа выходного напряжения достигается за счёт либо быстродействующей коммутации в первичной цепи, либо использования встроенного генератора импульсов. Конструкция предусматривает два независимых выхода высокого напряжения — это обеспечивает подключение двух электродов или резервного канала. Выходы оснащены штекерными разъёмами диаметром Ø4 мм, что облегчает монтаж и обеспечивает контролируемое электрическое соединение с кабелями поджига.

Ключевые электрические параметры: номинальная сила тока первичной цепи порядка 0.2 А, выдаваемый ток поджига 40 мА. Параметры теплового режима эксплуатируются в рамках рабочего цикла ED(DU) = 33 %, что обозначает допустимую продолжительность включения в цикле для предотвращения перегрева сердечника и обмоток. Корпус из пластика выполняет функцию механической защиты и частичной электрической изоляции, при этом конструкция предусматривает точки заземления для обеспечения электробезопасности.

Ключевые технические характеристики

• Напряжение поджига 2×7.5 кВ: обеспечивает требуемое электрическое поле для образования стабильной искры при типичных зазорах электродов 3–10 мм; влияет на надежность зажигания при изменении состава топливно-воздушной смеси.
• Ток поджига 40 мА: ограничивает энергию одиночного разряда, снижая вероятность преждевременного разрушения электродов и минимизируя паразитные токи по корпусу.
• Сила тока первичной цепи 0.2 А: определяет нагрузку на сеть и величину нагрева первичной обмотки; напрямую связана с требованиями к предохранителям и проводке.
• Продолжительность работы ED 33 %: указывает на допустимый коэффициент загрузки — при непрерывном цикле необходимо обеспечить интервалы охлаждения, иначе возрастает риск термической деградации изоляции.
• Штекерные разъёмы Ø4 мм: стандартизируют подключение кабелей поджига, упрощают обслуживание и замену, снижают контактное сопротивление и потери на соединениях.
• Артикул производителя 04563550: полезен для подтверждения совместимости с горелочными блоками и для заказа запасной части в сервисной цепочке.

Сценарии эксплуатации и преимущества

Как работает в типичных схемах: устройство подключается параллельно к блоку управления горелкой, а его вторичные выводы через высоковольтные кабели соединяются с электродами поджига. При команде на розжиг блок управления подаёт питание на трансформатор; формируемая ним искра инициирует воспламенение смеси. Стабильность импульса критична при низком давлении топлива, высоком содержании влаги в воздухе или при увеличенном зазоре между электродами.

• Повышенная надёжность розжига: устойчивые импульсы при изменении внешних условий уменьшают количество неполных розжигов и пропусков цикла.
• Сохранение изоляции и безопасность: комбинированная конструкция изоляции обмоток и пластиковый корпус с заземлением снижают риски утечек и пробоев.
• Удобство сервисного обслуживания: штекерные выводы и стандартный артикул упрощают замену без переделки проводки.
• Соответствие типовым требованиям: параметры ED и токов соотносятся с нормативами для промышленных горелок и систем автоматического управления.

Экспертное заключение

Трансформатор поджига Beru 096600013 (артикул 04563550) предназначен для задач обеспечения искрового розжига в среднеинтенсивных режимах эксплуатации с коэффициентом загрузки до 33 %. Подходит для горелочных узлов, где требуются два независимых выхода высокого напряжения и стандартизованные штекерные подключения. При проектировании системы необходимо учитывать температурный режим, интервалы холостого хода и требования к сечению кабелей, чтобы обеспечить долговременную работу без перегрева и ухудшения изоляции.
