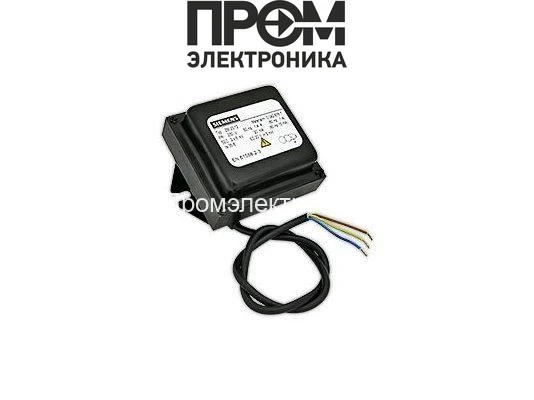

Трансформатор поджига Siemens ZE 30/7,5 00427229

Трансформатор поджига Siemens ZE 30/7,5 00427229 — назначение и класс устройства

Представленный узел — электрический трансформатор поджига для отопительных горелок промышленного и коммунального назначения. По классификации компонентов систем горения это высоковольтный запальный трансформатор с импульсным/постоянным режимом работы, предназначенный для формирования искрового разряда и инициирования воспламенения топливной смеси в камере сгорания. Основная функция — формирование устойчивого высоковольтного разряда для поджига горелочного электрода.

Конструктивные особенности и принцип работы

Конструкция основана на трансформаторной схеме с отдельной первичной обмоткой, рассчитанной на сеть переменного напряжения 220 В, и высоковольтной вторичной обмотке, изолированной материалами, выдерживающими номинальное напряжение поджига. Внутреннее решение включает магнитопровод с минимизированными вихревыми потерями и термостойкую прокладку из диэлектрика для предотвращения электроизоляционного пробоя при пульсациях выходного напряжения.

Принцип действия: при подаче первичного напряжения через первичную обмотку возникает магнитный поток, который индуцирует во вторичной обмотке высокое выходное напряжение. Это напряжение через газонепроницаемую изоляцию и кабель подводится к электроду поджига, где создаётся искровой фронт с амплитудой и длительностью, обеспечивающей пробой межэлектродного зазора и возбуждение плазменного канала. Номинальные параметры обмоток и конструкционная изоляция сконфигурированы для сохранения стабильности работы при циклической нагрузке с коэффициентом рабочего цикла ED 20%, что указывает на необходимость периодических интервалов охлаждения при непрерывной эксплуатации.

Ключевые технические характеристики

• Номинальное выходное напряжение: по маркировке серии — 7,5 кВ (в спецификации встречается запись 1х75 кВ — следует согласовать по документации производителя); влияет на зазор и энергию искрового разряда, определяет минимальную длину изолированных проводников и требования к изоляции корпуса.
• Ток поджига — 30 мА: обеспечивает достаточную плотность тока в искровом канале для быстрых условий воспламенения; одновременно ток ограничен для предотвращения чрезмерного нагрева электрода и снижения ресурса контактов.
• Первичный ток — 1,3 А: определяет требования к питающей цепи и предохранительной аппаратуре, влияет на потери в первичной обмотке и расчёт магнитного насыщения при кратковременных пусковых режимах.
• Коэффициент рабочего цикла ED 20%: указывает на допустимую длительность включения относительно периода; эксплуатация вне данного режима снижает ресурс и требует дополнительного охлаждения.
• Длина кабеля питания — 700 мм: упрощает монтаж в типовых блоках управления; длина ограничивает размещение трансформатора относительно клеммной колодки и требует соблюдения правил укладки кабелей во взрывоопасных зонах.
• Производитель и страна изготовления — Siemens, Германия: задаёт ожидаемый уровень соответствия отраслевым стандартам по изоляции и термостойкости.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном применении: трансформатор устанавливается в корпусе горелочного блока или шкафу управления, подключается к сети 220 В и через высоковольтный вывод к поджигающему электроду. При команде на розжиг формируется серия искровых импульсов, достаточная для инициирования пламени при заданных параметрах подачи топлива и воздухораспределения.

• Интеграция с контроллерами горелок: совместимость с типовыми тайминговыми алгоритмами розжига и защитами по току.
• Стабильность искрового разряда: конструкция и заявленные параметры обеспечивают воспроизводимость поджига при изменениях температуры и влажности.
• Долговечность при соблюдении ED 20%: предотвращение теплового перегрева и деградации изоляции при проектных режимах эксплуатации.
• Упрощённый монтаж: интегрированный кабель длиной 700 мм и винтовое соединение для надёжного крепления проводников.

Экспертное заключение

Для задач периодического розжига отопительных горелок с циклической нагрузкой и требуемой воспроизводимостью искрового разряда модель подходит для применения в блочно-модульных системах и автономных котельных с управлением по стандартным алгоритмам розжига. Необходимо учитывать рабочий цикл ED 20% при расчёте количества последовательно выполняемых попыток поджига и предусмотреть средства мониторинга первичного тока. При отсутствии данных о реальном значении вторичного напряжения следует сверить маркировку и заводскую документацию для корректного расчёта зазоров и изоляционных расстояний.
