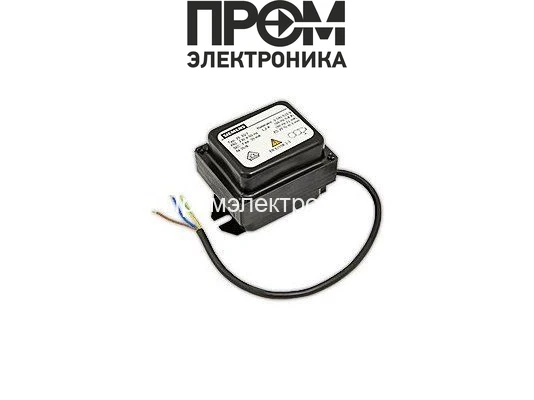

Трансформатор поджига Siemens ZE 30/7 00415109

Трансформатор поджига Siemens ZE 30/7 00415109 — назначение и область применения

Трансформатор поджига Siemens ZE 30/7 00415109 — это специализированный силовой изолирующий аппарат, предназначенный для формирования высоковольтного импульса поджига в горелочных установках. Устройство относится к классу трансформаторов розжига для промышленных и коммерческих горелок и применяется в цепях искрового розжига с сетевым питанием 230 В. Основная функция — выдача стабильного высокого напряжения 1x7 кВ при токе поджига порядка 30 мА, что обеспечивает формирование искрового промежутка и запуск пламени.

Конструктивные особенности и принцип работы

В основе конструкции — изолированная первичная и вторичная обмотки на сердечнике, выполненном по технологии, оптимизированной для импульсных нагрузок. Первичная обмотка рассчитана на работу от сети 230 В и через ограничивающие элементы подаёт энергию в трансформатор при включении управляющего модуля розжига. Вторичная обмотка имеет высокий коэффициент трансформации, формирующий выходное напряжение 1x7 кВ, при этом конструкция обмоток и материалы изоляции рассчитаны на повторяющиеся импульсы с допустимой длительностью включения ED 20%.

Принцип работы — преобразование переменного сетевого напряжения в высоковольтный импульс с ограничением тока во вторичной цепи до значений порядка 30 мА. При подаче питания через первичную катушку на сердечник наводится переменный поток, вторичная обмотка формирует высокий потенциал относительно корпуса. Выходной контакт предназначен для подключения поджигового кабеля с винтовым зажимом, что обеспечивает механически надёжное соединение и минимальные паразитные переходные сопротивления в узле розжига.

Ключевые технические характеристики

• Напряжение поджига 1x7 кВ: достаточный потенциал для формирования устойчивого электрического пробоя на зазоре поджигательного электрода при типичных расстояниях и газовых плотностях в камерах сгорания.
• Ток поджига 30 мА: ограничивает энергию импульса, снижая износ электродов и уменьшает вероятность повреждения изоляции при повторных розжигах.
• Питание 230 В: совместимость с промышленной сетью обеспечивает простоту интеграции в существующие цепи управления горелкой без дополнительных преобразователей.
• ED 20%: режим длительности включения указывает на пригодность модуля для циклической работы с частыми розжигами при соблюдении режимов охлаждения и интервалов работы.
• Винтовая клемма для кабеля поджига: обеспечивает надёжное электрическое соединение с минимальной контактной площадью и упрощённой эксплуатацией при замене кабеля.
• Альтернативные артикулы 13019248, 1738197791: облегчает поиск совместимых аналогов и запасных частей при сервисном обслуживании.

Сценарии эксплуатации и преимущественные эффекты

Как работает в реальных условиях: при старте горелочной установки управляющий модуль подаёт импульс питания на первичную обмотку трансформатора, формируется высоковольтный искровой импульс, который через изолированный кабель и электрод инициирует воспламенение топливовоздушной смеси. Система обеспечивает воспроизводимость искры в широких температурных и влажностных диапазонах при условии соблюдения монтажных рекомендаций и регулярной проверки сопротивления изоляции.

• Надёжность обслуживания: простая механическая фиксация кабеля и стандартные артикулы упрощают замену и диагностику в полевых условиях.
• Снижение эксплуатационных рисков: ограничение тока и рассчитанная изоляция уменьшают вероятность пробоя и преждевременного выхода из строя.
• Совместимость с промышленными горелками: форм-фактор и электрические параметры позволяют замещать аналогичные модули без значительных изменений в схеме управления.
• Прогнозируемая долговечность: конструкция и материалы соответствуют отраслевым требованиям к изоляции и термостойкости для компонентов под импульсной нагрузкой.

Экспертное заключение

Трансформатор поджига Siemens ZE 30/7 00415109 соответствует типовым требованиям к аппаратам розжига для промышленных горелок: он обеспечивает требуемое высокое напряжение при контролируемом токе и цикличности нагрузки ED 20%. Рекомендуется для применений, где необходима воспроизводимая искра при сетевом питании 230 В и рабочем токе поджига ~30 мА. Для систем с более высокой частотой циклов розжига следует учитывать режим ED и возможности охлаждения устройства.
