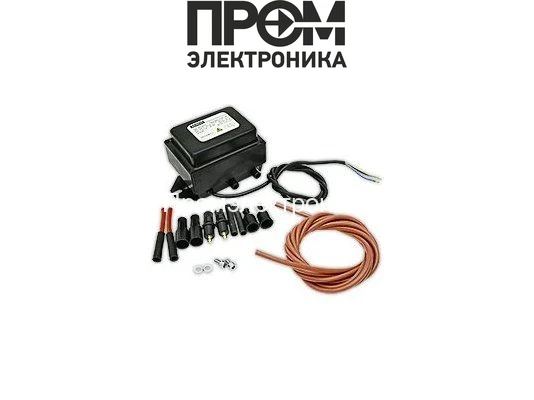

Трансформатор поджига Siemens ZM 20/14 00457986 в комплекте

Трансформатор поджига Siemens ZM 20/14 00457986 — техническое назначение

Представленный узел — это промышленный модуль поджига горелочных устройств: трансформатор поджига Siemens ZM 20/14 00457986. Относится к классу медицин- и отопительного оборудования для центральных и промышленных котельных, используется для создания высоковольтной искровой паузы между электродами горелки. Основная функция — генерация высоковольтного импульса для инициирования воспламенения топливовоздушной смеси при дистанционном и автоматическом запуске горелочных блоков.

Конструктивные особенности и принцип работы

Конструкция основана на понижающе-повышающем трансформаторном звене с отдельной первичной обмоткой, рассчитанной на сеть 230 В, и двумя вторичными обмотками, формирующими выходы порядка 2x7 кВ. Принцип работы — электромагнитное преобразование: при пропускании переменного тока первичная обмотка создаёт переменное магнитное поле в ферритовом или электротехническом сердечнике, индуцируя во вторичных обмотках высокое напряжение, необходимое для пробоя газового промежутка.

Паспортные характеристики указывают на применение материалов с классом изоляции, соответствующим эксплуатации в отопительном оборудовании (повышенная стойкость к температурным циклам и частым коммутациям). Входное питание подключается через предусмотренный силовой кабель длиной 1100 мм, а выводы поджига фиксируются винтовой нарезкой, что снижает контактный переходное сопротивление и повышает надёжность при вибрационных нагрузках.

Ключевые технические характеристики

• Входное напряжение 230 В: совместимость с бытовой и промышленной сетью упрощает интеграцию в существующие щиты управления без дополнительных преобразователей.
• Выходное напряжение 2x7 кВ: обеспечивает энергию искры, достаточную для пробоя топливно-воздушного зазора при стандартных зазорах электрода, влияет на стабильность воспламенения при различной влажности и составе топлива.
• Винтовые клеммы: гарантируют низкое переходное сопротивление и простую замену при техническом обслуживании; минимизируют коррозию контактной зоны при корректном применении антиоксидантных паст.
• Пластиковый корпус: обеспечивает диэлектрическую защиту и механическую стойкость; подбор пластика ориентирован на негорючие и термостойкие марки для работы в температурных режимах котельной среды.
• Длина питающего провода 1100 мм: даёт запас для монтажа в щитах управления без дополнительных удлинителей, снижая число соединений и потенциальных отказов.
• Производитель — Siemens, Германия: соответствует промышленным стандартам надёжности и совместимости с сериями ZM.

Сценарии эксплуатации и преимущества

Как работает в реальной системе: модуль подключается к управляющему блоку горелки; по команде автоматизации подаётся 230 В на первичную обмотку, после чего формируются короткие высоковольтные импульсы, инициирующие искру. Для чего нужен: гарантированное и предсказуемое воспламенение при холодном и горячем старте, при сниженных давлениях топлива и изменчивом составе воздуха.

• Простота интеграции в существующие линии управления котельными агрегатами.
• Низкая апертура обслуживания: типовые операции — проверка контактных зажимов и целостности изоляции.
• Снижение вероятности пропусков поджига при цикличных пусках благодаря стабилизированному выходному напряжению.
• Соответствие промышленным нормам EMC и изоляции (серийные требования для газовых горелок).

Экспертное заключение

По конструктивным и электрическим характеристикам Siemens ZM 20/14 00457986 предназначен для задач регулярного автоматизированного поджига в отопительных и технологических установках со средней и высокой цикличностью пусков. Модель подходит для систем, где критична повторяемость искры и минимальное время между подачей топлива и стабильным горением. При отсутствии дополнительных заводских данных следует ориентироваться на типовые стандарты трансформаторов поджига: обеспечение требуемой изоляции, адекватного энергопрофиля импульса и корректной коммутации через винтовые клеммы.
