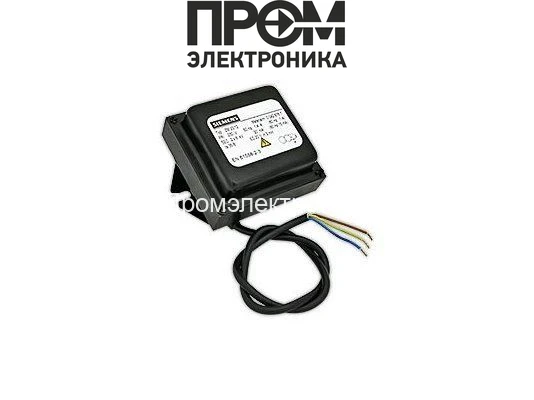

Трансформатор поджига Siemens ZM 20/10 00427716

Трансформатор поджига Siemens ZM 20/10 00427716 — назначение и область применения

Представленный модуль — электромеханический источник импульсного высокого напряжения для узлов розжига промышленных и коммерческих отопительных горелок. Основная функция устройства — формирование двухфазного высокого напряжения 2х5 кВ с необходимым импульсным током для образования воспламеняющей искры и инициации горения топлива при точечных и слаботочных системах поджига. Класс изделия соответствует компонентам систем управления горением и предназначен для монтажа внутри секций горелочного узла с ограниченным пространством и требованием к надежности работы при циклической нагрузке.

Конструктивные особенности и принцип работы

Трансформатор выполнен в корпусе, обеспечивающем механическую защиту и электрическую изоляцию. Внутри размещён ферритовый или ламинированный сердечник, оптимизированный под импульсные режимы с целью минимизации намагничивания при высоких dI/dt. Первичная обмотка рассчитана на напряжение сети ~220 В и подключается к источнику питания через встроенный кабель. Вторичная часть представляет собой двухфазную обмотку с выводами, формирующими два независимых выхода по ~5 кВ каждый; такое исполнение повышает вероятность образования достаточно мощной разрядной дуги при изменчивых граничных условиях свечения и загрязнения электродов.

Импульсный характер поджига достигается посредством быстрого изменения тока в первичной обмотке, что реализуется через управление силовым ключом в цепи питания (внешний блок управления горелкой). Параметры конструкции — индуктивность, число витков и диэлектрическая прочность изоляции — подобраны для поддержания длительности коротких высоковольтных импульсов, требуемых для стабильного пробоя воздушно-топливной смеси. Номинальный импульсный ток 20 мА и рабочая сила тока первичной цепи 1.1 А соотносятся через коэффициент трансформации и внутренние потери; для данных величин обеспечивается тепловой режим, допустимый в цикле эксплуатации при ED 33% (рабочий коэффициент нагрузки).

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: две симметричные вторичные ветви позволяют получать высокое напряжение на местах поджига при различной конфигурации электродов, что снижает зависимость от положения и загрязнения электродной пары.
• Ток поджига 20 мА: обеспечивает требуемую плотность тока для пробоя искрового зазора при стандартных условиях давления и состава топливной смеси; величина ограничивает энергию импульса и снижает риск преждевременного износа электродов.
• Сила тока 1.1 А (первичная): определяет требования к предохранителю и коммутационной аппаратуре в цепи питания; напрямую влияет на тепловыделение трансформатора при длительных циклах включения.
• ED 33%: указывает допустимую длительность включения в цикле, критичен при подборе трансформатора для систем с частыми попытками розжига — обеспечивает предсказуемый температурный режим и долговечность изоляции.
• Длина кабеля электропитания 750 мм: ограничивает варианты установки внутри монтажной компоновки горелки; при необходимости увеличения длины требуется использование экранированного кабеля с сохранением диэлектрических характеристик.
• Страна изготовитель — Германия, производитель Siemens: означает соответствие европейским производственным и испытательным стандартам по электроизоляции и электромагнитной совместимости для компонентов отопительных систем.

Сценарии эксплуатации и преимущества

Типичные сценарии: запуск атмосферных и наддувных горелок в котельных установках, модули розжига в котлах центрального отопления, резервные поджиговые узлы в промышленных топочных камерах. Устройство рассчитано для циклической эксплуатации с повторными попытками розжига, когда необходим предсказуемый импульсный разряд и контролируемая энергия искры.

• Компактность и двухканальный вторичный вывод — удобство интеграции в ограниченные монтажные объёмы и возможность подключения нескольких электродов.
• Жёсткие электротехнические параметры — воспроизводимость импульса при изменении температуры и влажности.
• Ограниченный ED обеспечивает предсказуемость термического режима и продлевает срок службы изоляции при заданных циклах работы.
• Соответствие стандартам производителя упрощает сертификацию конечного оборудования и замену в обслуживании.

Экспертное заключение

Трансформатор поджига Siemens ZM 20/10 00427716 предназначен для задач формирования двухфазного высоковольтного импульса в системах розжига с циклической нагрузкой до ED 33%. Конфигурация 2х5 кВ и номинальный поджиговый ток 20 мА делают его пригодным для стандартных промышленных и коммунально-бытовых горелочных узлов, где требуется контролируемая энергия искры и стабильность пробоя при различных эксплуатационных условиях. При проектировании системы следует учитывать длину питания 750 мм и требования к коммутационным элементам исходя из первичного тока 1.1 А.
