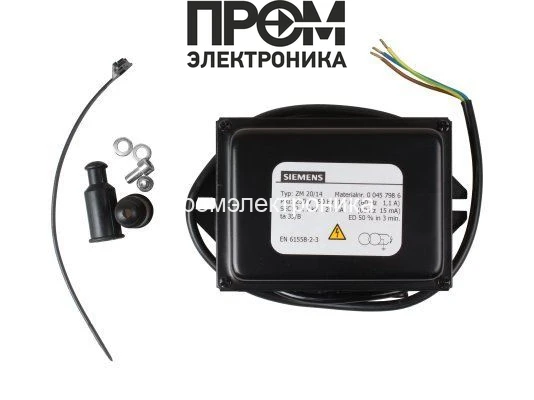

Трансформатор поджига Siemens ZM 20/14 00457986

Трансформатор поджига Siemens ZM 20/14 00457986 — назначение и область применения

Трансформатор поджига Siemens ZM 20/14 00457986 — электронно-индукционный преобразователь для генерации высоковольтных искровых разрядов в газовых и жидкотопливных горелочных модулях отопительных и технологических систем. Устройство класса «индустриального поджига» предназначено для обеспечения стабильного воспламенения топливно-воздушной смеси в бытовых и промышленных котельных, пилотных и основного факела, а также для интеграции в блоки управления горелками и шкафы автоматики. Основная функция — создание повторяемой высоковольтной дуги между электродами для надежного старта горелки.

Конструктивные особенности и принцип работы

Корпус трансформатора выполнен из термостойкого пластика с усиленными ребрами жесткости, обеспечивающего электроизоляцию и тепловую защиту. Внутри расположена комбинированная обмоточная система: первичная низковольтная обмотка для подключения к сети 230 В и вторичная высоковольтная секция, реализованная в виде двух симметричных выходных обмоток, формирующих суммарное напряжение 2х7 кВ. Такая схема уменьшает наведённые помехи и позволяет получать требуемую разрядную энергию при минимальном фазовом сдвиге.

Принцип работы основан на трансформации сетевого синусоидального напряжения через ферритный сердечник и согласованную систему искровых выводов. При подаче питания первичная обмотка формирует магнитный поток в сердечнике, вторичная обмотка индуцирует высокое напряжение, подавляемое через искровой промежуток при достижении пробойного порога. Режим цикличности рассчитан на эксплуатацию с коэффициентом продолжительности включения ED 50%, что является стандартной практикой для поджиговых трансформаторов, обеспечивая тепловой баланс и долгосрочную стабильность работы.

Ключевые технические характеристики

• Напряжение поджига 2х7 кВ: обеспечивает достаточную амплитуду импульса для преодоления инерции искрового промежутка и надёжного срабатывания при загрязнённых или корродированных электродах; повышает надежность поджига при пониженном давлении газа.
• Ток поджига 20 мА: ограничивает энергию разряда до безопасных значений для электродов и сопутствующей автоматики, снижая эрозию электродов при рабочих циклах.
• Сила тока 1.7 А (первичная): определяет нагрузку на управляющую плату и предохранительные элементы; совместимость с типичными модулями управления Siemens без дополнительного усиления.
• Длина кабеля питания 1100 мм: предоставляет гибкость монтажа внутри монтажных шкафов, снижает необходимость в удлинителях и сохраняет электрические характеристики изоляции.
• ED (DU) 50%: указывает на допустимый режим нагрузки — 50% цикла включения, что позволяет рассчитывать тепловой режим и выбирать соответствующие интервалы обслуживания при длительных эксплуатационных циклах.
• Производитель — Германия: соответствует инженерным допускам и контролю качества, принятому в категории горелочных трансформаторов, что облегчает интеграцию по нормативам безопасности.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: при подаче питания на блок автоматики горелки контроллер инициирует подачу газа и одновременно посылает команду питания на первичную обмотку трансформатора. В момент достижения заданной фазы формируется высоковольтный импульс, который пробивает искровой промежуток на электродах — это и есть поджиг. При повторных неудачных попытках автоматика ограничит время работы в режимах ED, чтобы избежать перегрева.

• Интеграция в шкафы автоматики: физические габариты и винтовые клеммы позволяют прямую установку в монтажные ряды без дополнительных адаптеров.
• Устойчивость к перегрузкам: режим ED 50% и конструктивные решения снижают риск термического разрушения при циклической эксплуатации.
• Снижение электромагнитных помех: симметричная конфигурация вторичных обмоток уменьшает уровень наведённых помех в близлежащих цепях управления.
• Упрощённый монтаж: стандартная винтовая нарезка для кабелей поджига обеспечивает надёжный контакт и удобство обслуживания в полевых условиях.
• Обслуживание и диагностика: доступные параметры (сила тока, ток поджига, ED) позволяют проводить диагностику по изменению амплитуды и длительности импульсов, выявляя деградацию электродов или снижение давления топлива.

Экспертное заключение

По совокупности параметров трансформатор поджига Siemens ZM 20/14 00457986 предназначен для эксплуатации в циклических и прерывистых режимах с умеренной нагрузкой при необходимости стабильного воспламенения в условиях пониженного давления топлива и повышенного загрязнения электродов. Рекомендуется для интеграции в коммерческие и промышленные модификации горелочных модулей, где критичны повторяемость искрового разряда, ограничение энергии поджига и соблюдение ED 50% для теплового баланса. Для более частых циклов работы следует рассматривать трансформаторы с большим допустимым ED или систему предварительного контроля состояния электродов.
