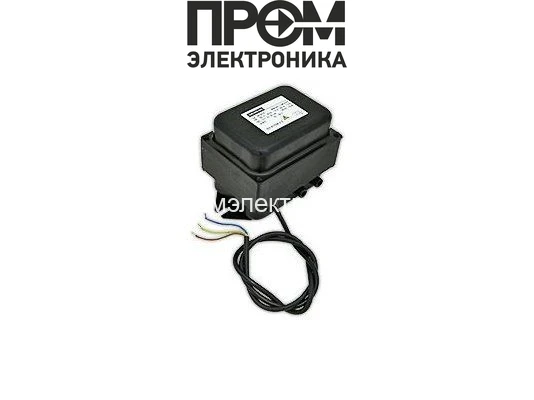

Трансформатор поджига котла Siemens ZM 20/14 00464149

Трансформатор поджига Siemens ZM 20/14 00464149 — назначение и область применения

Данное устройство представляет собой специализированный электромагнитный модуль для формирования высокого напряжения искрового поджига в промышленных и коммунально-бытовых котельных установках. Основная функция — генерация импульсного высокого напряжения для запуска горелочного устройства и обеспечения устойчивого пробоя на электродуговой или искровой камере.

Конструктивные особенности и принцип работы

Трансформатор выполнен по схеме высоковольтного импульсного трансформатора с первичной обмоткой для сети переменного тока 220В, 50/60Гц и вторичной обмоткой, разделённой на две ветви для получения конфигурации 2х7кВ. В первичной цепи используются магнитопровод и обмоточные материалы, оптимизированные для работы при 100% продолжительности включения (ED=100%), что требует расчёта потерь на гистерезис и вихревые токи, а также управления температурным режимом корпуса.

Принцип работы: при подаче питания на первичную обмотку через стойкие по токам соединения формируется магнитный поток, индуктирующий высокое напряжение на вторичной стороне. Конфигурация 2х7кВ позволяет сформировать симметричное распределение потенциалов относительно корпуса и минимизировать электрические перекосы. Для поджига характерен короткий импульсный режим тока 20мА, который достаточен для преодоления пробивного напряжения между электродами горелки и последующего формирования стабильного факела.

Ключевые технические характеристики

• Напряжение поджига 2х7кВ: обеспечивает требуемое поле для пробоя в камере с учётом расстояния электродов и давления газа; влияет на длину искры и положение точки поджига.
• Ток поджига 20мА: гарантирует образование устойчивой электрической дуги при типичных зазорах горелочных электродов и не перегружает трансформатор при длительных циклах работы.
• Продолжительность работы ED=100%: конструкция рассчитана на непрерывную нагрузку без понижения допустимой мощности, что критично для объектов с частыми циклами розжига и стабилизации пламени.
• Сеть питания 220В 50/60Гц: совместимость с промышленной и бытовой питающей сетью упрощает интеграцию в существующие щиты управления горелками.
• Длина кабеля питания 890мм: обеспечивает удобное размещение внутри монтажной ниши и снижает необходимость дополнительных удлинителей, минимизируя падения напряжения и наводки.
• Производитель Siemens, Германия: соответствует отраслевым стандартам безопасности и электроизоляции, применяемым в теплотехнике.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: устройство устанавливают в цепь розжига котла на линию от блока управления горелкой. При команде на розжиг блок управления включает первичную цепь трансформатора; вторичная часть формирует высоковольтные импульсы, которые вызывают искровой разряд в камере поджига. После образования факела система переходит в режим поддержания горения, а трансформатор остаётся в состоянии готовности.

• Интеграция в промышленные горелки: подходит для горелочных систем с частыми розжигами и длительными циклами работы при высокой температурной нагрузке.
• Устойчивость к перегрузкам: ED=100% снижает риск термического старения обмоток и позволяет эксплуатировать модуль без принудительных пауз.
• Снижение риска ложных срабатываний: стабильное напряжение и заданный ток поджига улучшают восп
