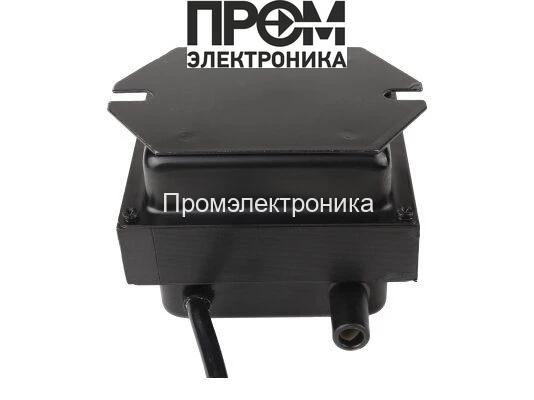

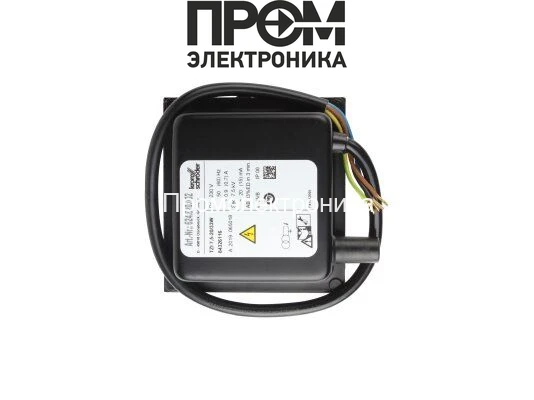

Трансформатор розжига Kromschroder TZI7,5-20/33W

Трансформатор розжига Kromschroder TZI7,5-20/33W — назначение и область применения

Предмет описания — трансформатор розжига Kromschroder TZI7,5-20/33W. Это электромеханический модуль класса компонентов горелочных систем, предназначенный для формирования высоковольтного разрядного импульса и обеспечения поджига газовых и жидкотопливных горелок в системах отопления и промышленного нагрева. Устройство рассчитано на эксплуатацию в стационарных условиях внутри электрических шкафов и монтажных отсеков с ограниченным уровнем пыли и влаги.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой трансформатор повышающего типа с распределённой обмоткой высокого напряжения, экраном для подавления радиопомех и теплоотводящей ферритной или металлической сердечником. Входной контур рассчитан на питающее напряжение 220 В переменного тока и обеспечивает рабочий ток первичной обмотки порядка 0,9 А. Вторичная обмотка формирует постоянный или пилообразный импульс высокого напряжения порядка 7,5 кВ, необходимый для пробоя газового промежутка электрода и воспламенения горючей смеси.

Энергетическая ёмкость и индуктивность обмоток сконфигурированы таким образом, чтобы при штатном сопротивлении искрового промежутка выдавать ток поджига порядка 20 мА. Это согласуется с требованиями к минимальной энергии искрового разряда для надёжной и повторяемой инициации пламени без чрезмерного износа электродов. В конструкции предусмотрены изоляционные материалы и зазоры, отвечающие за коэффициент пробивного напряжения и электроизоляционную прочность в условиях импульсных перенапряжений.

Класс защиты IP20 указывает на отсутствие защиты от капающей воды и минимальную защиту от прикосновения посторонних предметов; это определяет требования к месту установки — внутри шкафа с контролируемой влажностью. Параметр ED 33% означает допустимую продолжительность работы в цикле: устройство рассчитано на импульсный режим с циклами работы/покоя, типичный для горелочных контроллеров, где 33% рабочего времени обеспечивает тепловой баланс сердечника и обмоток.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает достаточную электрическую прочность для пробоя искрового промежутка при зазорах типового размера, снижая вероятность ложных срабатываний и зависимость от загрязнённости электрода.
• Сила тока первичной обмотки 0,9 А: определяет тепловую нагрузку на первичную обмотку и трансформатор в целом; при правильной цепи питания это ограничивает потери и нагрев до значений, совместимых с ED 33%.
• Ток поджига 20 мА: ключевой параметр для расчёта минимальной энергии искрового перехода; такой ток достаточен для стабильного образования плазменного канала в газовой смеси при типичных условиях горелки.
• Питающее напряжение 220 В: совместимость с сетями питания промышленной и бытовой электроэнергии упрощает интеграцию в существующие шкафы управления без дополнительного преобразования.
• Длина кабеля питания 410 мм: задаёт ограничения на размещение трансформатора относительно клеммной колодки; означает необходимость учёта прокладки кабеля при проектировании монтажных схем.
• Габариты 11×7.3×41 см и вес 2,19 кг: влияют на виброустойчивость и выбор крепёжных конструкций; компактные размеры облегчают монтаж в ограниченном пространстве панели управления.
• Класс защиты IP20: требует установки в закрытых корпусах с контролируемыми окружающими условиями, что влияет на планирование обслуживания и требования к вентиляции.
• Продолжительность работы ED 33%: определяет режим эксплуатации: рекомендуется циклическая работа с периодами охлаждения для предотвращения перегрева ферритового сердечника и обмоток.

Сценарии эксплуатации и преимущества

Как работает трансформатор в системе:
при подаче питания первичная обмотка создаёт магнитный поток в сердечнике; при коммутации формируется высокий вторичный потенциал, который через соединительные электроды передаётся в искровой промежуток. Пробой промежутка переводит энергию в плазменный канал, инициирующий воспламенение смеси в камере сгорания.

Типичные сценарии использования: пусковые циклы отопительных горелок в котельных, модульные блоки горячего водоснабжения, промышленные печи с импульсным розжигом. Транзиентная устойчивость позволяет работать с электронными модулями управления и системами контроля пламени.

• Предсказуемая энергия искрового разряда: упрощает настройку зазоров и интервалы техобслуживания.
• Совместимость с 220 В сетями: минимальные требования к дополнительной электрике.
• Компактность и масса: облегчает интеграцию в стандартные шкафы управления.
• Цикличность ED 33%: способствует долговременной эксплуатации при соблюдении режимов работы и охлаждения.

Экспертное заключение

Трансформатор розжига Kromschroder TZI7,5-20/33W предназначен для задач циклического импульсного поджига в стационарных горелочных системах. Он подходит для схем, где требуется формирование 7,5 кВ при управляющем токе до 20 мА, в конфигурациях с питанием 220 В и соблюдением режима работы не более 33% ED. При проектировании системы следует учитывать класс защиты IP20 и требования к месту установки, обеспечивать достаточную вентиляцию и защиту от проникновения влаги и абразивных частиц.
