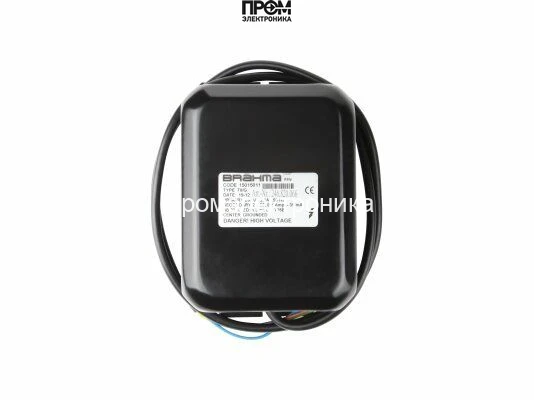

Трансформатор розжига Brahma T8/G 15015011

Трансформатор розжига Brahma T8/G 15015011 — назначение и область применения

Трансформатор розжига Brahma T8/G 15015011 — это индустриальный модуль для генерации импульсного высокого напряжения, предназначенный для подачи тока на электроды в дизельных и мазутных горелках. Устройство относится к классу трансформаторов розжига с вакуумной заливкой из полиэфирной смолы и применяется в системах автоматического поджига топлива в технологических и отопительных установках. Основная функция — формирование стабильного высокого напряжения для инициации искрового разряда при заданном токе поджига и выдерживаемой длительности включения.

Конструктивные особенности и принцип работы

Конструктивно трансформатор содержит две первичные и две вторичные обмотки, выполненные в виде медных намоток с последовательной и/или параллельной коммутацией в зависимости от схемы подключения. Обмотки пропитаны и отлиты под вакуумом в полиэфирной смоле, что уменьшает содержание пор и газовых включений, повышает диэлектрическую прочность и снижает вероятность коронных разрядов внутри корпуса.

При подаче сети 220 В, 50 Гц первичная ветвь поглощает мощность порядка 460 ВА, формируя магнитный поток в магнитопроводе. Через трансформаторное соотношение обеспечивается выходное напряжение порядка 6.5 кВ на вторичных выводах, достаточное для пробоя межэлектродного промежутка электрода розжига при типичных зазорах и условиям горелки. Ток поджига ограничивается конструкцией вторичной цепи и составляет около 35 мА, что обеспечивает искровой разряд с энергетикой, достаточной для ионизации топливной смеси без чрезмерного износа электродов.

Важный конструктивный элемент — корпус из штампованного металла с антикоррозионным покрытием, обеспечивающий механическую защиту и теплоотвод. При отсутствии классов защиты (указан IP00) требуется организация внешней защиты от пыли и влаги при монтаже. Наличие двух вторичных выходов позволяет использовать парные электроды или конфигурации с симметричным подключением для снижения искажений полярности и увеличения надежности розжига.

Ключевые технические характеристики

• Выходное напряжение 6.5 кВ: обеспечивает воспламенение топлива при типичных зазорах электрода до нескольких миллиметров; влияет на длину и стабильность искрового канала и на требования к изоляции корпуса и кабелей.
• Потребляемая мощность 460 ВА и ток 2.1 А: определяют тепловой режим трансформатора и требование к питающей сети; при ED=33% важно учитывать пиковые и средние тепловые нагрузки для обеспечения долговечности.
• ED (33%): номинальная продолжительность включения указывает на прерывистый режим работы; при продолжительных циклах рекомендуется реализовать схемы контроля времени включения и интервалы охлаждения.
• Ток поджига 35 мА: параметр, влияющий на энергетику искры и скорость ионизации газовой среды; согласуется с типовыми значениями для металлических электродов и минимизирует эрозию при корректной геометрии зазора.
• Температурный диапазон -10…+60 °C: эксплуатация вне диапазона потребует дополнительных мер по термоконтролю или подогреву в холодных помещениях.
• Класс защиты IP00: отсутствие пыле- и влагозащиты предписывает монтаж в защищённом шкафу или применение внешних корпусов с соответствующим IP-рейтингом.
• Масса 3.5 кг и габариты 15×10×10 см: компактность облегчает замену в узлах горелки и минимизирует влияние на компоновку монтажной панели.
• Длина кабеля питания 700 мм и винтовые разъёмы: обеспечивают стандартную коммутацию; при удалённом монтаже предусмотреть удлинение с соблюдением изоляционных требований.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовой системе: при старте горелки управляющая автоматика подаёт питание на первичные обмотки, трансформатор формирует высоковольтные импульсы, которые переходят на электроды. Искровой разряд ионизирует топливно-воздушную смесь, после чего срабатывает основной запальный ток. Для чего нужен модуль: гарантированная генерация требуемого напряжения и тока поджига при заданных циклах работы и условиях среды.

• Унифицированная интеграция: совместим с большинством гидравлических и электронных систем управления горением благодаря стандартным габаритам и электрическим параметрам.
• Высокая диэлектрическая прочность: вакуумная заливка уменьшает внутренние дефекты и снижает вероятность частичных разрядов и преждевременного старения изоляции.
• Двойные обмотки: обеспечивают стабильность выходного напряжения в условиях температурных колебаний и допускают схемы резервирования.
• Простота монтажа: возможность размещения в любом положении упрощает замену в полевых условиях при соблюдении требований по окружающей среде.

Экспертное заключение

Модель Brahma T8/G 15015011 оптимальна для прерывистых режимов розжига в системах дизельных и мазутных горелок с циклической работой до заявленного ED=33%. Технические параметры — 6.5 кВ, 35 мА, 460 ВА — соответствуют промышленным требованиям к безопасной и энергетически эффективной инициации искрового разряда. При проектировании узла розжига необходимо учитывать отсутствие IP-защиты и температурные ограничения; в противном случае применяются защитные корпуса и термоконтроль. Для расчёта срока службы критичны величины пиковых переходных токов, режимы включения и соответствие материалов изоляции эксплуатационным условиям.
