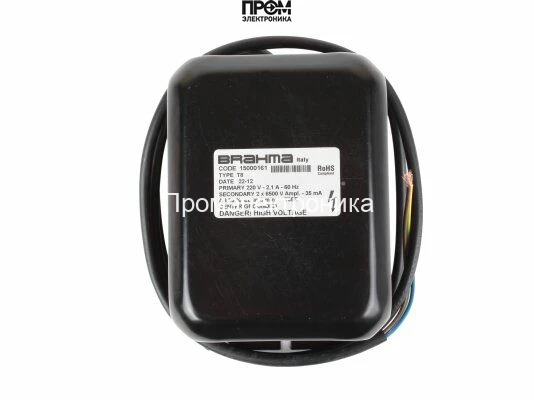

Трансформатор розжига Brahma T8 15000161

Трансформатор розжига Brahma T8 15000161 — назначение и область применения

Данный блок — трансформатор розжига для горелочных систем жидкотопливного типа, выполненный в корпусе из прессованного металла с защитным покрытием. Он относится к классу специализированных высоковольтных трансформаторов для поджига и предназначен для формирования импульсного или непрерывного высокого напряжения на запальном электроде, обеспечивающего устойчивое воспламенение топливной смеси в камере сгорания.

Конструктивные особенности и принцип работы

Конструкция основана на двух первичных и двух вторичных обмотках, выполненных с использованием классической изоляционной системы и последующим вакуумным заливанием полиэфирной смолой. Такое исполнение повышает механическую прочность и электрическую устойчивость к частичным разрядам за счет уменьшения воздушных пустот и контроля кремниевой поверхности диэлектрика.

Рабочий принцип: на первичную обмотку подаётся сетевое напряжение 230 В, 50 Гц. Через магнитопровод и трансформаторную связь создаётся повышенное вторичное напряжение порядка 6,5 кВ, которое выводится на высоковольтный кабель и запальный электрод. Высоковольтный потенциал формирует электрическое поле в зазоре электрода, при котором при превышении напряжённости возникает электрический разряд и искра, инициирующая воспламенение топливно-воздушной смеси.

Ключевые элементы защиты и надёжности: вакуумная заливка полиэфирной смолой для изоляции витков; применение двух вторичных обмоток для разделения выходных цепей и снижения вероятности пробоя; металлический корпус с антикоррозионной эмалью, обеспечивающий механическое экранирование магнитного поля и защиту от ударов. Стандарт IP00 означает отсутствие специальной защиты от пыли и влаги, поэтому устройство проектируется для установки в шкафах или в защищённых монтажных отсеках.

Ключевые технические характеристики

• Выходное напряжение 6,5 кВ: гарантирует формирование искрового разряда на стандартных зазорах электрода до 5–10 мм; влияет на требуемую длину и диаметр электродов, на величину электрического поля и скорость формирования искрового тракта.
• Потребляемая мощность 460 ВА: определяет тепловыделение трансформатора при включении; требует расчёта теплового баланса шкафа управления и соблюдения режима ED для предотвращения перегрева.
• Сила тока 2,1 А: это рабочий ток первичной обмотки при номинальном напряжении; влияет на выбор питающего кабеля и автоматов защиты по току.
• Ток поджига 35 мА: задаёт энергию искрового импульса и минимальную энергию, доступную для преодоления утечек и ёмкостных потерь в высоковольтной цепи.
• Частота 50 Гц: синхронизирована с сетевой частотой; конструктивно не предусматривает встроенного высокочастотного преобразования, поэтому форма сигнала соответствует трансформаторной передаче переменного напряжения.
• Продолжительность работы ED 33%: лимитирует длительность включения в одном цикле; при проектировании режима эксплуатации необходимо учитывать циклическую нагрузку для предотвращения термической деградации изоляции.
• Длина кабеля питания 700 мм: обеспечивает стандартный задел для подключения к клеммам питания; при монтаже возможна замена кабеля на экранированный при необходимости снижения помех.
• Габариты 10.1x8x15 см и вес 3.5 кг: компактная модульная конструкция, удобная для установки в ограниченном пространстве и крепления стандартным фланцем или винтовым соединением.
• Класс пылевлагозащиты IP00: требует размещения в шкафу с соответствующей степенью защиты; в открытом исполнении недопустим контакт с аэрозолями и брызгами топлива.
• Температурный диапазон -10…+60 °C: определяет условия эксплуатации и хранение, влияет на выбор материалов изоляции и маркировку термических допусков.

Сценарии эксплуатации и преимущества

Как работает в реальных сценариях: в котельных и горелочных установках трансформатор подключается к сети 230 В и через высоковольтный кабель подаёт искру на запальный электрод. При проектировании системы важно согласовать импеданс кабеля, величину зазора и суммарные ёмкостные утечки, чтобы обеспечить стабильный разряд при минимальной энергии.

• Простота монтажа: стандартные размеры и система крепления позволяют интегрировать модуль в существующие панели управления.
• Изоляция и надёжность: вакуумная заливка полиэфирной смолой снижает риск внутренней коррозии и частичных разрядов.
• Согласование с циклической нагрузкой: параметр ED 33% даёт ясные ориентиры для сценариев с повторными запусками.
• Совместимость: рассчитан под типовые высоковольтные кабели и стандартные электроды в горелочном оборудовании.

Экспертное заключение

Трансформатор розжига Brahma T8 15000161 соответствует требованиям типовых систем поджига жидкотопливных горелок: формирует необходимое 6,5 кВ при номинальной нагрузке, имеет сопоставимую с отраслевыми стандартами изоляцию и механическое исполнение. Рекомендуется использовать в установках, где предусмотрено защищённое монтажное пространство и соблюдение цикла ED. Подходит для модернизации и замены стандартных модулей розжига в промышленных и коммунально-бытовых горелочных системах.
