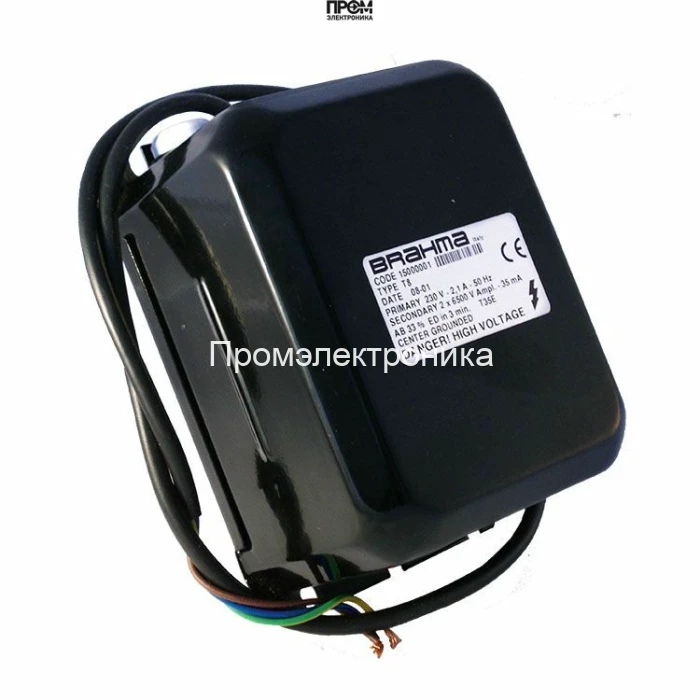

Трансформатор розжига Brahma T8 15000101

Трансформатор розжига Brahma T8 15000101 — высоковольтный модуль розжига для промышленных горелок

Данный элемент представляет собой силовой компонент класса трансформаторов поджига, предназначенный для индустриальных горелочных установок, работающих на дизельном топливе и мазуте. Основная функция устройства — генерация высоковольтных импульсов для образования электрической дуги и надежного воспламенения топлива в камере сгорания. Конструкция и электрические параметры соответствуют требованиям интеграции в автоматизированные системы горения и модульные блоки розжига.

Конструктивные особенности и принцип работы

Трансформатор построен на классической схеме с двумя первичными и двумя вторичными обмотками, что обеспечивает изоляционную разгрузку и возможность параллельного подключения двух цепей поджига. Первичная обмотка рассчитана на работу от сети 220 В переменного тока с номинальной частотой 60 Гц. Вторичные обмотки выполнены для формирования импульсного высоковольтного напряжения 2×6,5 кВ с выходным током поджига ~35 мА.

Изоляция выполнена методом заливки под вакуумом полиэфирной смолой (вакуумная заливка), что уменьшает вероятность коронных разрядов и межвитковых пробоев, повышая стойкость к механическим вибрациям и температурным циклам. Применение штампованного металлического корпуса с эмалевым покрытием обеспечивает механическую защиту обмоток и тепловое рассеяние. В устройстве реализован перемежающийся ход работы (ED/DU) с коэффициентом 33%, что указывает на рекомендованный режим работы при цикле включения/выключения (например, при импульсном розжиге горелки).

Ключевые технические характеристики

• Напряжение питания 220 В, 60 Гц: стандартная сеть питания; определяет требования к питающему кабелю и защитной аппаратуре, влияет на индуктивность первичной обмотки и тепловые потери.
• Мощность потребления 460 ВА: указывает активно-индуктивную нагрузку для источника питания; необходим расчёт с учётом коэффициента мощности при подборе предохранителей и трансформаторных источников.
• Выходное напряжение 2×6,5 кВ: формирует достаточно высокий потенциал для пробоя воздушного зазора в камере поджига; параллельная конструкция вторичных обмоток повышает надёжность при асимметричных нагрузках.
• Ток поджига 35 мА: ограниченный выходной ток уменьшает вероятность повреждения электродов и снижает энергозатраты на каждый импульс розжига.
• ED 33%: определяет допустимую повторяемость включений без перегрева; при проектировании циклов работы следует учитывать этот коэффициент для предотвращения термической деградации.
• Класс пылевлагозащиты IP 00: отсутствие внешней защиты от пыли и влаги; монтаж обязателен в закрытые от агрессивной среды отсеки или с дополнительной защитой.
• Вес 3.5 кг и габариты 15×10×8 см: компактный корпус упрощает интеграцию в монтажные отсеки и уменьшает инерцию при вибрациях.
• Длина питающего кабеля 700 мм: влияет на размещение трансформатора относительно электрического шкафа и необходимость применения удлинителей или экранирования.

Сценарии эксплуатации и преимущества

Типовые сценарии применения включают розжиг горелок средней и высокой мощности в котельных, тепловых агрегатах и технологических печах, где требуется повторяемая и контролируемая генерация искрового поджига. Устройство актуально в системах автоматического управления горением, где розжиг выполняется программными контроллерами с циклическим режимом.

• Стабильность поджига: два вторичных канала обеспечивают резервирование и равномерное распределение нагрузки на электроды.
• Термическая надёжность: вакуумная заливка уменьшает деградацию изоляции при повышенных температурах и вибрациях.
• Интеграция с системами управления: стандартизированное питание и параметры позволяют подключение к типовым контроллерам горения.
• Компактность и масса: упрощают монтаж в ограниченном пространстве шкафа управление.

Экспертное заключение

Трансформатор розжига Brahma T8 15000101 подходит для эксплуатации в промышленных горелочных системах с цикличной схемой розжига и необходимостью получения высоковольтного импульса порядка 6,5 кВ. Рекомендован для применений, где допустима защита IP 00 и где предусмотрена установка в защищённом отсеке. При проектировании системы учитывать коэффициент ED 33% и тепловые режимы, а также предусмотреть соответствующие меры по изоляции и заземлению.

Как работает устройство: первичная обмотка преобразует сетевое напряжение в магнитный поток, вторичные обмотки формируют высоковольтные импульсы; вакуумная заливка минимизирует утечки и межвитковые пробои. Для чего нужен трансформатор: формирование контролируемого высоковольтного потенциала для инициирования стабильной электрической дуги в камере сгорания.
