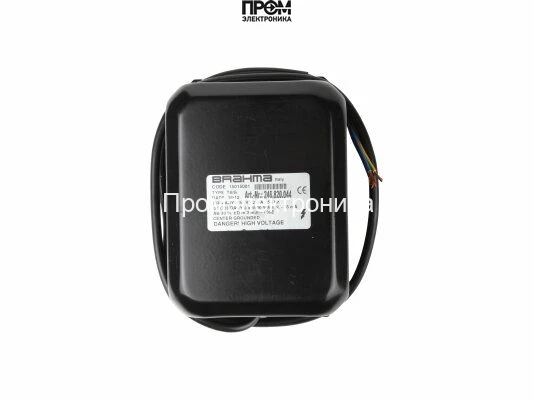

Трансформатор розжига Brahma T8/G 15015001

Трансформатор розжига Brahma T8/G 15015001 — назначение и область применения

Данный узел — это промышленный трансформатор розжига серии Brahma T8/G (артикул 15015001), предназначенный для формирования импульсного высокого напряжения в системах поджига газовых и жидкотопливных горелок. Относится к классу силовых импульсных трансформаторов с наружным креплением и используется в стационарных котельных, промышленных печах и агрегатах теплогенерации для инициации искрового разряда на электродах или для питания искровой свечи.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме с первичной обмоткой, рассчитанной на сетевое питание, и вторичной обмоткой, формирующей высокое импульсное напряжение. Внутренний магнитопровод оптимизирован по магнитному сопротивлению и выполнен из ламинированной электротехнической стали для минимизации вихревых потерь при частоте сети 50 Гц. Подвижные и стационарные выводы реализованы в виде штекерных соединителей диаметром 6.3 мм, обеспечивающих низкоомное и механически стабильное соединение кабелей поджига.

Рабочий цикл определяется параметром ED/DU = 33%, что указывает на режим прерывистой нагрузочной работы: прибор рассчитан на чередование активного времени поджига и охлаждающей паузы, необходимой для тепловой стабилизации обмоток. Электрические характеристики — напряжение поджига 6.5 кВ, ток поджига 35 мА, — получаются за счёт соотношения витков первичной и вторичной обмоток и конструктивного допуска по диэлектрической прочности между слоями.

Ключевые технические характеристики

• Напряжение поджига 6.5 кВ: обеспечивает требуемую электрическую напряжённость для образования устойчиваго искрового разряда при стандартных зазорах тягового пламени и ёмкостно-индуктивных нагрузках на клеммах горелки.
• Ток поджига 35 мА: ограничивает энергию разряда, снижая риск пробоя изоляции и обеспечивая совместимость с типовыми искровыми системами без дополнительных ограничителей.
• Потребляемая мощность 460 ВА: указывает на тепловыделение в первичной обмотке; при проектировании шкафов управления необходимо учитывать этот баланс для расчёта вентиляции и тепловых потерь.
• Сила тока вторичной цепи 2.1 А: номинальная нагрузочная способность вторичной стороны при рабочих импульсах; влияет на время восстановления поляризации и на стабильность искрового разряда при повышенной влажности или загрязнении зазоров.
• Частота 50 Гц: синхронность с отечественной и европейской сетью питания упрощает интеграцию без дополнительных преобразований частоты.
• Продолжительность работы ED 33%: определяет допустимую длительность включения в цикле, влияет на выбор режимов использования при частых попытках розжига.
• Габариты 15x10x10 см и вес 3.5 кг: компактность упрощает монтаж в ограниченном пространстве сервомеханизмов горелок и даёт возможность установки в стандартные монтажные ниши.
• Длина кабеля питания 700 мм: типовой запас для прокладки в шкафах управления; при необходимости удалённой установки следует предусмотреть удлинение с сохранением параметров экранирования.
• Класс пылевлагозащиты IP00: отсутствие защиты требует установки внутри защищённых отсеков или шкафов, исключающих прямое воздействие влаги и абразивных частиц.

Сценарии эксплуатации и преимущества

Принципиально устройство применимо там, где требуется формирование стабильной искры для надёжного поджига топливной смеси. Типичные сценарии: инициирование розжига в газовых горелках экономайзеров и котлов, запуск факельных систем и резервные поджиговые контуры в промышленных теплоэнергетических установках.

• Интеграция в шкафы управления: габариты и номиналы позволяют прямое включение в стандартную разводку без трансформаторов-повышателей.
• Тепловая предсказуемость: известный ED-профиль облегчает расчёт перегрузочной способности при циклическом включении.
• Электрическая совместимость: номиналы по напряжению и току адаптированы к индустриальным стандартам искровых розжигов.
• Монтаж и обслуживание: штекерные соединители 6.3 мм ускоряют замену и диагностику в полевых условиях.
• Производственный стандарт: итальянское исполнение соответствует отраслевым требованиям к качеству комплектующих для горелок.

Экспертное заключение

Трансформатор розжига Brahma T8/G 15015001 подходит для задач циклического искрового инициирования в стационарных промышленных и коммунальных тепловых установках при условии размещения в защищённой от влаги среде. Его электрические параметры дают предсказуемую энергию искрового разряда и позволяют интегрировать устройство в существующие схемы управления с минимальными доработками. При проектировании систем следует учитывать ED 33% и обеспечить адекватный тепловой отвод в монтажном отсеке.
