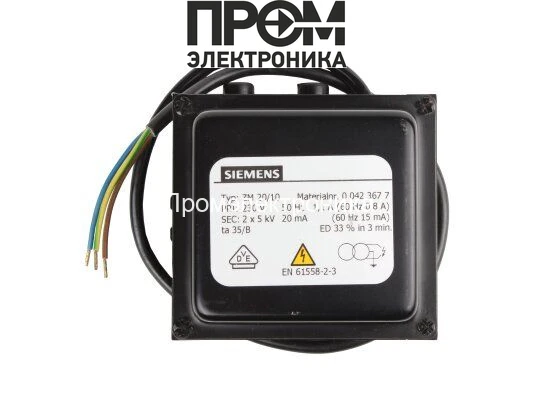

Трансформатор розжига Siemens ZM 20/10 00423677

Трансформатор розжига Siemens ZM 20/10 00423677 — назначение и область применения

Данный модуль относится к классу промышленных и отопительных устройств: это трансформатор розжига для горелочных систем, предназначенный для генерации импульсного высокого напряжения и инициирования электрического разряда в камере сгорания. Основная функция — обеспечение стабильного искрового поджига в оборудовании, работающем на газообразном или жидком топливе, в том числе в котельных установках и теплогенераторах.

Конструктивные особенности и принцип работы

Устройство преобразует сетевое напряжение 230 В в импульсное высокое напряжение порядка 5 кВ, необходимое для пробоя воздушного промежутка и образования устойчивой искры. В типовом исполнении такой трансформатор сочетает в себе низковольтную обмотку питания и высоковольтную обмотку, выполненные с многослойной изоляцией для уменьшения паразитной емкости и предотвращения частичных разрядов. Принцип работы основан на магнитном переносе энергии через сердечник и последующем формировании импульсов высокого напряжения, управляемых цепью коммутации горелочного контроллера.

Наличие двух высоковольтных выходов увеличивает универсальность подключения: это позволяет организовать симметричный поджиг или резервирование канала. Изоляция корпуса и обмоток соответствует требованиям по защите от поверхностных утечек и пробоев; типовая защита корпуса — IP20, что указывает на необходимость установки в герметичных отсеках при агрессивных или запылённых средах.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает запас по электрическому потенциалу, необходимый для гарантированного пробоя воздушного зазора при стандартных условиях, с учётом падения напряжения на кабельных линиях и электродах.
• Ток поджига 20 мА: ограничивает энергию искрового разряда и снижает риск эрозии электродов при многократных включениях; в сочетании с параметрами импульсной формы определяет энергию одиночного импульса.
• Сила тока 1.1 А (питание): определяет допустимую нагрузку на сеть и характеристики предохранительной коммутации; важно учитывать при прокладке кабеля питания и выборе автоматического выключателя.
• Продолжительность работы ED 33 %: указывает на импульсный режим эксплуатации — устройство рассчитано на циклическую работу с коэффициентом нагрузки 0.33, что важно для расчёта теплового режима и интервалов охлаждения при длительной эксплуатации.
• Частота тока 50 Гц: соответствует стандартам сетевого питания; форма управления и синхронизация с управляющей электроникой рассчитываются с учётом сетевой синусоиды.
• Штекерные разъёмы Ø4 мм: упрощают соединение высоковольтных проводов, обеспечивая контролируемое контактное сопротивление и механическую фиксацию.
• Длина кабеля питания 1000 мм: обеспечивает монтажный запас при установке в стандартных корпусах горелок; при необходимости следует учитывать дополнительное падение напряжения и механическую защиту кабеля.
• Класс пылевлагозащиты IP20: допускает эксплуатацию в закрытых, относительно сухих условиях; при установке в помещениях с повышенной влажностью или пылеобразованием обязателен внешний защитный кожух.

Сценарии эксплуатации и преимущества

Типичные сценарии — интеграция в котлы центрального отопления, промышленное тепловое оборудование и газовые горелки, где требуется повторяемый и контролируемый электрический поджиг. Трансформатор используется как узел в цепочке управления горением, взаимодействуя с газовыми клапанами, датчиками пламени и контроллерами распределения топлива.

• Устойчивость к циклической нагрузке: заявленный ED 33 % позволяет применять устройство в режимах с частыми импульсами поджига при условии соблюдения интервалов охлаждения.
• Два высоковольтных выхода: обеспечивают гибкость подключения и возможность резервирования канала поджига.
• Ограниченный ток поджига 20 мА: снижает влияние на электродную эрозию и уменьшает риск ложных срабатываний при загрязнённых электродах.
• Компактность и стандартные разъёмы: упрощают интеграцию в существующую проводку и монтажные габариты горелочных блоков.

Экспертное заключение

С технической точки зрения Siemens ZM 20/10 00423677 представляет собой типовой импульсный трансформатор розжига для отопительных и горелочных систем с чётко определёнными электрическими и эксплуатационными параметрами. При соблюдении требований к монтажу (защита от влаги, обеспечение охлаждения, корректная коммутация с контроллером) модель подходит для задач частых импульсных поджигов в коммерческих и промышленных установках с умеренной цикличностью нагрузки. Для агрессивных сред или высоких коэффициентов использования рекомендуется проектировать внешнюю защиту и проводить тепловой расчёт с учётом ED 33 %.
