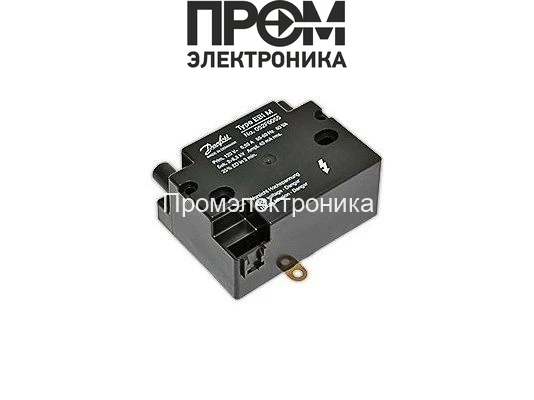

Трансформатор розжига Danfoss EBI M 052F0055

Трансформатор розжига Danfoss EBI M 052F0055 — назначение и область применения

Трансформатор розжига Danfoss EBI M 052F0055 относится к классу импульсных и гальванически разделённых блоков зажигания для промышленных и коммерческих горелочных установок. Его основная функция — формирование высоковольтной дуги для поджига топливовоздушной смеси в камерах сгорания газовых и жидкотопливных горелок. Применяется в системах отопления, котельных и технологических печах, где требуется контролируемое и повторяемое воспламенение при частых циклах запуска.

Конструктивные особенности и принцип работы

Устройство представляет собой трансформатор с низко- и высоковольтными обмотками, снабжённый штекерными выводами для удобства монтажа. Первичная обмотка рассчитана на питание 120 В, 50/60 Гц. Вторичная часть выполнена в виде симметричной двухфазной обмотки с центральным отводом (средняя точка заземления), что обеспечивает формирование двух высоковольтных полюсов по 2×6,5 кВ.

При подаче питания через первичную обмотку возникает переменное магнитное поле, которое индуктивно формирует вторичное напряжение. Центральный отвод вторичной обмотки заземлён для ограничения амплитуды и обеспечения предсказуемой формы напряжения дуги. Воспламенение реализуется через образование электрической дуги между двумя электродами: при превышении напряжением пробивного значения воздуха возникает локальный ионизированный канал, через который проходит ток поджига (40 мА). Наличие штекерных разъёмов Ø4 мм упрощает подключение поджиговых кабелей и снижает время обслуживания.

Тепловые и сроковые ограничения эксплуатации определяются коэффициентом длительности включения ED (DU) = 25%, что указывает на необходимость расчёта циклов работы и пауз для предотвращения перегрева магнитопровода и обмоток при номинальной мощности 60 Вт.

Ключевые технические характеристики

• Напряжение вторичное 2×6,5 кВ: обеспечивает требуемую электрическую прочность для пробоя зазорa между электродами при стандартных условиях, влияет на максимальную дистанцию между электродами и устойчивость зажигания при пониженной влажности и загрязнении.
• Ток поджига 40 мА: задаёт энергию дугового разряда; при заданном напряжении и протекающем токе определяется мощность дуги и скорость ионизации канала.
• Питание 120 В, 50/60 Гц: совместимость с распространёнными питающими сетями упрощает интеграцию в существующие блоки управления.
• Штекерные разъёмы Ø4 мм: модульность подключения уменьшает время замены и риск неправильной поляризации, обеспечивает механическую устойчивость контактной группы.
• Мощность 60 Вт и ED 25%: ограничивает продолжительность непрерывной работы; рекомендуется оценивать цикл нагрева и кулерации для режимов с частыми запуск-стоп.
• Заземление средней точки: снижает электрический шум и вероятность паразитных пробоев, повышает безопасность при измерениях и проверках изоляции.

Сценарии эксплуатации и преимущества

В реальных условиях трансформатор используется в модулях управления горелками с частотой включений до нескольких раз в час. Типичные сценарии: автоматический розжиг котла при запуске отопительного контура, повторный розжиг после кратковременных остановок, резервное розжигание в системах управления технологическими печами.

• Простота интеграции: стандартное питание и штекерные выводы позволяют быстро подключать устройство в существующие схемы управления.
• Предсказуемость характеристик дуги: фиксированные напряжение и ток поджига обеспечивают устойчивость воспламенения при различных условиях топливовоздушной смеси.
• Облегчённое обслуживание: модульная конструкция и тип разъёмов снижают время простоя при замене.
• Безопасность эксплуатация: заземлённая средняя точка и рассчитанный ED минимизируют риск повреждения при длительных циклах.

Экспертное заключение

Трансформатор розжига Danfoss EBI M 052F0055 предназначен для задач с периодическими циклами поджига, где важны предсказуемость дугового разряда и простота монтажа. Модель подходит для интеграции в котельные установки и промышленные горелки с учётом требования к ED 25% и необходимости управления тепловым режимом. Для систем с непрерывным или частым циклическим розжигом следует предусмотреть схемы охлаждения или резервирование элементов, опираясь на электротехнические расчёты температуры обмоток и допустимых токов.
