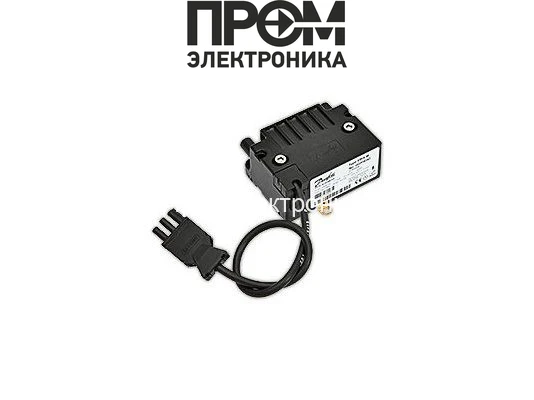

Трансформатор розжига Danfoss EBI4 M 052F4042, в комплекте

Трансформатор розжига Danfoss EBI4 M 052F4042 — назначение и область применения

Представленный элемент — трансформатор розжига Danfoss EBI4 M 052F4042. Это силовой импульсный источник высокого напряжения классической схемотехники для систем автоматического поджига газовых и жидкотопливных горелок. Устройство относится к модульным трансформаторам розжига промышленной и котельной техники и применяется в повторяемых циклах поджига в отопительном оборудовании и промышленных горелочных установках.

Конструктивные особенности и принцип работы

В основе конструкции — пониженно-повышающий трансформаторный узел с первичной обмоткой, рассчитанной на сетевое питание 230 В, и вторичной частью, формирующей два высоковольтных вывода по 2×7.5 кВ. Элемент содержит ферромагнитный сердечник с минимизированными потерями на вихревые токи и оптимизированными зазорами для обеспечения стабильности напряжения поджига при изменениях температуры и фазовой нагрузки.

Рабочая цикличность модели задана параметром ED(DU) = 33%, что указывает на допустимый режим прерывистого включения при нагрузках поджига. Электрическая схема включает ограничительный резистор и искровой разрядник во вторичной цепи, что снижает вероятность пробоя изоляции и обеспечивает контролируемый ток поджига до 40 мА. Соединения выполнены через штекерные разъемы Ø4 мм, обеспечивающие согласование с типовыми кабелями поджига и упрощаюшие монтаж.

Принцип формирования искры: при подаче питания первичная обмотка генерирует магнитный поток в сердечнике; вторичная обмотка с числом витков, соотносимым по коэффициенту трансформации, формирует импульс высокого напряжения. Конструкция учитывает влияние паразитной индуктивности и распределённой ёмкости, что минимизирует искажения импульса и обеспечивает кратковременную высоковольтную дугу для пробоя газового зазора на электроде поджига.

Ключевые технические характеристики

• Напряжение поджига 2×7.5 кВ: обеспечивает устойчивую электрическую прочность и стабильность пробоя в широком диапазоне зазоров и смесей воздуха с топливом; влияет на требуемую длину электрода и геометрию точки поджига.
• Ток поджига 40 мА: обеспечивает достаточную энергию импульса для инициирования горения без перегрузки цепей управления; влияет на износ электродов и тепловую нагрузку трансформатора.
• Мощность 60 Вт: определяет тепловой баланс в корпусе и требование к отводу тепла; при ED=33% возможны кратковременные циклы включения без перегрева.
• ED(DU) 33%: регламентирует длительность включения относительно полного цикла; критично при частых повторных поджигах и длительной работе в циклическом режиме.
• Штекерные разъемы Ø4 мм: стандартизируют соединения с кабелем поджига, упрощают обслуживание и замену без вмешательства в силовые цепи.
• Сетевое питание 230 В: типовое для котельных и промышленного отопления; важно учитывать качество питающей сети и наличие фильтрации от помех.

Сценарии эксплуатации и преимущества

Использование данного трансформатора целесообразно в составе автоматических горелочных блоков, где требуется повторяемый, контролируемый поджиг при ограниченной длительности включения. Примеры:

• крупные котельные установки с циклическим розжигом при периодическом поддержании температуры;
• лабораторные испытательные стенды для тестирования пламени и измерения времени розжига;
• промышленные горелочные модули с регулируемым режимом нагрузки.

Преимущества этого класса изделий: высокая воспроизводимость импульса, совместимость со стандартными кабелями Ø4 мм, предсказуемая тепловая характеристика при ED=33%, а также наличие монтажного комплекта (винты, кабель) для быстрого ввода в эксплуатацию.

Экспертное заключение

Трансформатор Danfoss EBI4 M 052F4042 подходит для задач с циклическим характером поджига, где критична воспроизводимость высоковольтного импульса и соблюдение термического баланса при ED=33%. Рекомендуется для интеграции в системы с сетевым питанием 230 В и стандартными разъемами Ø4 мм. Для постоянных длительных режимов эксплуатации следует рассмотреть трансформаторы с более высоким допускаемым ED или организовать систему принудительного охлаждения.
