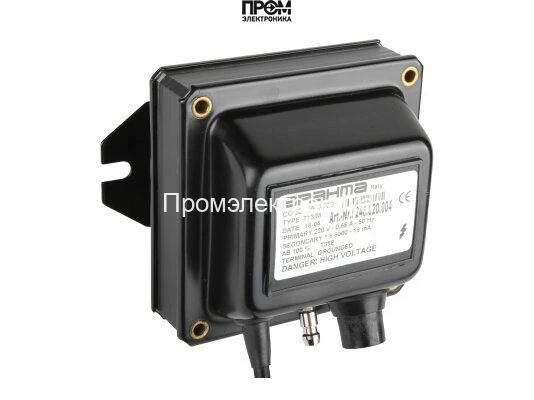

Трансформатор розжига Brahma T13/M 15177001

Трансформатор розжига Brahma T13/M 15177001 — назначение и область применения

Данное устройство представляет собой промышленный трансформатор розжига класса низковысокочастотных высоковольтных трансформаторов для горелочных установок. Модель Brahma T13/M 15177001 предназначена для формирования импульсного высоковольтного напряжения на запальном электроде в газовых и жидкотопливных горелках, совместима с системами автоматического управления горением и модулями контроля пламени. Устройство принадлежит к классу автономных силовых преобразователей с первичным питанием 220 В и вторичным выходом до 8 кВ, рассчитано на работу в стационарных и встроенных топочных узлах.

Конструктивные особенности и принцип работы

В основе трансформатора — тороидальная или стержневая магнитопроволочная конструкция с разделёнными обмотками: первичная рассчитана под сетевое переменное напряжение 220 В/50 Гц, вторичная выполнена для выведения импульсного высокого напряжения порядка 8 кВ при токе разряда порядка 16 мА. Преобразование напряжения реализовано посредством повышающей обмотки с определённым коэффициентом трансформации и демпфирующими RC-цепями для ограничения фронтов и подавления помех.

Изоляция вторичной обмотки — эпоксидная пропитка, обеспечивающая диэлектрическую прочность и предотвращающая коронный разряд в условиях повышенной влажности. Для уменьшения электромагнитных помех применяется экранирование между обмотками и корпусом, а также фильтрация по сети питания: входной EMI-фильтр и ферритовые элементы на кабеле питания. Корпус — металлический щит с покраской для антикоррозионной защиты; предусмотрена заземляющая клемма на вторичной обмотке для безопасного экранирования.

Ключевые технические характеристики

• Первичное напряжение 220 В, частота 50 Гц: обеспечивает совместимость с сетями общего питания и стабильность по синфазе и частоте при промышленном питании.
• Вторичное напряжение 8 кВ: достаточное для стабильного пробоя газового зазора на стандартных запальных электродах и формирования искры при напряжениях воспламенения широкого диапазона топливных смесей.
• Ток поджига 16 мА: определяет энергию искрового импульса; баланс между надёжностью поджига и минимизацией энергопотребления.
• Потребляемая мощность 240 ВА: влияет на тепловую нагрузку и требования к вентиляции корпуса при длительной непрерывной работе.
• Класс пылевлагозащиты IP00: указывает на необходимость установки в защитном отсеке или шкафу при работе в агрессивной среде.
• Длина кабеля питания 550 мм: обеспечивает гибкость монтажа при типовых установках, но требует учета в проектировании проводки.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной схеме? При подаче сетевого напряжения первичная обмотка формирует магнитный поток, который через повышающую вторичную обмотку генерирует импульс высокого напряжения. Этот импульс направляется на запальный электрод, создаёт искру для воспламенения топливно-воздушной смеси. Для чего нужен экранированный корпус и заземление? Они снижают ЭМИ и повышают безопасность при наличии чувствительной электроники рядом.

• Интеграция в системы котлов и промышленных горелок с одним запальным электродом.
• Стабильный импульсный режим при ED 100% — подходит для непрерывной эксплуатации при сезонных пиках нагрузки.
• Защита от помех и эпоксидная изоляция — повышенная надёжность в стандартных производственных условиях.
• Компактные габариты и конструктивное исполнение — упрощают монтаж в ограниченном пространстве.

Экспертное заключение

Трансформатор розжига Brahma T13/M 15177001 предназначен для задач, где требуется стабильная подача искрового импульса при ограниченных габаритах и предсказуемых тепловых нагрузках. Модель подходит для интеграции в промышленные и коммунальные тепловые установки с одним запальным элементом, при необходимости обеспечения полного рабочего цикла (ED 100%). При проектировании следует предусмотреть защитный отсек и заземление в соответствии с требованиями по IP и электробезопасности.
