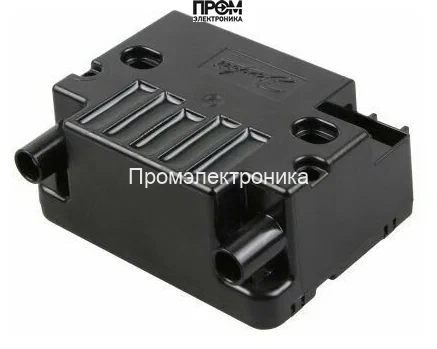

Трансформатор розжига Danfoss EBI4 HPM 052F4232

Трансформатор розжига Danfoss EBI4 HPM 052F4232 — назначение и область применения

Трансформатор розжига Danfoss EBI4 HPM 052F4232 — это промышленный модуль высокого напряжения в классе компонентов для газовых и жидкотопливных горелочных устройств. Он предназначен для формирования управляемых импульсов высокого напряжения и создания искрового разряда между электродами горелки; основная функция — генерация величины поджига 7,5 кВ при питающем напряжении 230 В. Модель применяется в отопительной технике, котлах малой и средней мощности, а также в промышленных установках, где требуются повторяемые искровые поджиги с ограниченной длительностью включения.

Конструктивные особенности и принцип работы

Устройство построено по типичной схеме трансформатора розжига с изолированной первичной и вторичной обмоткой и магнитопроводом, оптимизированным для импульсного режима. На первичную обмотку подаётся сетевое питание 230 В, через управляющую цепь формируются короткие включения повышенной мощности. Вторичная обмотка выполнена с расчётом на высокий коэффициент трансформации, что позволяет получить выходное напряжение 7,5 кВ, достаточное для пробоя газового зазора и образования устойчивой искры.

Важный параметр конструкции — режим работы ED (duty cycle) 33% за 3 минуты. Это означает, что при циклической эксплуатации суммарное время активного поджига ограничено, что снижает тепловую нагрузку на обмотки и магнитопровод. Тепловая защита и материалы изоляции рассчитаны на работу в диапазоне температур от -10 до +60 °C. Корпус из жаростойкого пластика обеспечивает механическую и частичную термическую защиту, а класс пылевлагозащиты IP40 указывает на защиту от крупных твердых частиц при установке в закрытых от влаги отсеках.

Ключевые технические характеристики

• Питание 230 В: совместимость с сетями переменного тока бытового и промышленного класса, прямое подключение через штекерный разъём.
• Выходное напряжение 7,5 кВ: обеспечивает надёжный пробой газового промежутка и стабильную ионизацию горелочной камеры при номинальных условиях.
• Потребляемая мощность 90 ВА: определяет тепловой баланс и требования к питающей линии; влияет на выбор предохранителей и сечения проводников.
• Ток поджига 48 мА: характерен для эффективного формирования искрового канала без избыточной перегрузки электродов.
• Продолжительность работы ED 33% за 3 мин: регламент эксплуатации для предотвращения перегрева и деградации изоляции.
• Частота 50/60 Гц: универсальная работа в сетях разных стандартов без изменения параметров трансформации.
• Штекерные разъёмы 4 мм и штекер питания: упрощают монтаж, обеспечивают повторяемое соединение и минимизируют контактные переходные сопротивления.
• Класс IP40 и корпус из жаростойкого пластика: допускает установку в закрытых агрегатных отсеках, уменьшает риск механических повреждений.
• Рабочий диапазон -10…+60 °C и масса 0.3 кг: компактность и мобильность при интеграции в ограниченные пространства отопительных приборов.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен трансформатор в реальных условиях: модуль подключается между управляющей платой горелки и электродами. При команде на розжиг формируются повторяющиеся импульсы высокого напряжения, которые создают искровой канал. Ионизация газа приводит к воспламенению топливной смеси при подаче топлива и продувке камеры.

• Кейс: бытовые и коммунальные котлы: обеспечивает гарантированный поджиг при неточных подачах топлива и изменяющемся давлении газа.
• Кейс: модульные промышленные горелки: пригоден для частых циклов пуска-паузы при соблюдении параметра ED.
• Кейс: сервис и замена: совместимость с серией EBI упрощает логистику запасных частей.
• Преимущества:
  • устойчивость искрообразования при номинальных условиях;
  • простота монтажа благодаря штекерным разъёмам;
  • ограничения ED защищают от преждевременного выхода из строя;
  • универсальная частотная работа 50/60 Гц.

Экспертное заключение

Модель 052F4232 целесообразна для задач, где требуются частые, но короткие циклы розжига с контролируемым тепловым режимом. Рекомендуется применять её в закрытых от влаги средах, в составе систем отопления и промышленных горелок средней мощности с цикличностью пусков, соответствующей ED 33% / 3 min. Для повышенных нагрузок или длительного непрерывного розжига следует рассматривать трансформаторы с другими режимами ED или системой активного охлаждения.
