Трансформатор розжига FIDA 26/30 IS

Трансформатор розжига FIDA 26/30 IS — техническое назначение

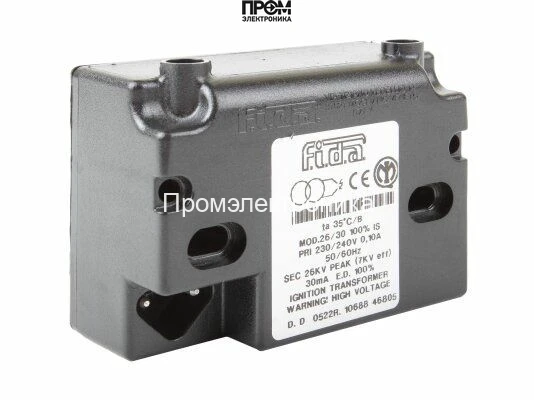

Представленный модуль — трансформатор розжига серии FIDA IS, предназначенный для формирования высоковольтного импульса в системах поджига промышленных горелок и котлов. По классу назначений это устройство принадлежит к категории компактных высоковольтных трансформаторов поджига для отопительного и промышленного оборудования. Основная функция — генерировать контролируемую искру на электродах горелки при заданных электротехнических параметрах.

Конструктивные особенности и принцип работы

В основе конструкции — изолированный первичный и вторичный витки, размещённые в корпусе с классом защиты IP44. Первичная обмотка рассчитана на сетевое питание 230–240 В, частота питания — 50 Гц / 60 Гц. Вторичная обмотка обеспечивает высокое выходное напряжение до 26 кВ и рабочий ток розжига 30 мА. Преобразование напряжения реализовано по классической принципиальной схеме трансформатора с высокоомной вторичной обмоткой и экраном для снижения наводок.

Принцип работы: при подаче питания на первичную обмотку формируется трансформаторное соотношение, которое повышает напряжение на вторичной обмотке до требуемого уровня для пробоя промежутка электрода и форсунки. Конструкция учитывает требования по электрической прочности изоляции и рабочему циклу: заявленная продолжительность работы ED 100% означает возможность непрерывной работы без принудительных интервалов охлаждения, при условии соблюдения температурных ограничений в монтажной среде.

Корпус и внутренний монтаж ориентированы на минимизацию утечек и кавитационных разрядов: применены материалы с высокой диэлектрической прочностью и оптимизированные геометрии обмоток. Подключение вторичного выхода осуществляется через штекерные разъёмы поджига диаметром 4 мм, что обеспечивает повторяемое и надёжное электрическое соединение с электродами горелки.

Ключевые технические характеристики

• Напряжение поджига 26 кВ: обеспечивает достаточный электрический потенциал для пробоя газового зазора в широком диапазоне давления и состава топлива; критично для надёжной инициации пламени при сниженных условиях смеси.
• Ток поджига 30 мА: ограничивает энергию разряда, снижая риск закоксовки электродов и повышая срок службы изоляции; оптимален для стандартных горелочных форсунок.
• Сеть питания 230–240 В, 50/60 Гц: совместимость с промышленными и коммерческими сетями без дополнительной адаптации; сохраняет стабильность параметров при сетевых колебаниях в пределах нормативов.
• Сила тока первичной цепи 0.1 А: указывает на малую нагрузку на сетевой источник и облегчает расчёт предохранителей и автоматики.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию в автоматизированных циклах горелки без периодического отключения для охлаждения, при соблюдении условий теплового режима корпуса.
• Класс защиты IP44: гарантирует защиту от попадания твёрдых предметов и разбрызгиваний воды, важен при монтаже в котельных с повышенной влажностью и пылевой нагрузкой.
• Габариты 8.5×3.8×6.9 см и масса 0.5 кг: компактная геометрия упрощает интеграцию в ограниченные монтажные ниши и минимизирует тепловую инерцию.
• Штекерные разъёмы 4 мм: позволяют использовать стандартные высоковольтные кабели и упрощают обслуживание и замену модуля.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в автоматические горелочные блоки котельных, применение в вспомогательных системах розжига промышленных печей и камер сжижения, замена при регламентном обслуживании модулей розжига. Использование в условиях переменного сетевого напряжения и повышенной запылённости согласуется с техническими допусками корпуса и изоляции.

• Надёжность при длительной работе: ED 100% минимизирует простои в непрерывных технологических циклах.
• Снижение риска ложных срабатываний: жёсткие электрические параметры и экранирование вторичной обмотки уменьшают помехи в системе управления горением.
• Простота интеграции: стандартизованные габариты и штекерные выходы упрощают монтаж и обслуживание.
• Соответствие промышленным практикам: конструкция учитывает требования по диэлектрической прочности и EMC, характерные для классических установок розжига.

Экспертное заключение

Для задач повторяющегося поджига в промышленных и коммунальных котельных модуль FIDA 26/30 IS представляет собой технико-экономичное решение с акцентом на стабильность выходных параметров и компактность. При выборе следует учитывать рабочие условия: температура окружающей среды, требования по электромагнитной совместимости и качество высоковольтных кабелей. Устройство подходит для интеграции в существующие горелочные схемы, где необходимы 26 кВ и 30 мА при непрерывном режиме работы.
