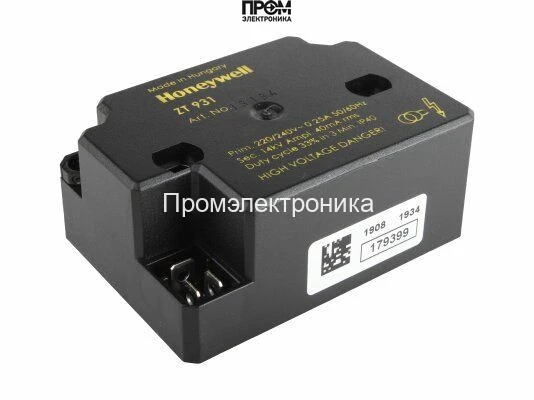

Трансформатор розжига Satronic / Honeywell ZT 931 4мм

Трансформатор розжига Satronic / Honeywell ZT 931 4мм — назначение и область применения

Трансформатор розжига Satronic / Honeywell ZT 931 4мм — это специализированный электромагнитный преобразователь, предназначенный для формирования высокого импульсного напряжения, необходимого для получения искрового зазора в газовых горелках, котлах и тепловых агрегатах. Класс устройства — модуль поджига для стационарных и промышленных горелочных установок. Основная функция — генерировать стабильную высоковольтную импульсную дугу для инициирования горения газового топлива при разных режимах подачи и давления.

Конструктивные особенности и принцип работы

Устройство реализовано как индуктивный преобразователь с первичной обмоткой, рассчитанной на сетевое напряжение 220–240 В, и высоковольтной вторичной обмоткой, формирующей выходное напряжение порядка 14 кВ. Конструкция учитывает инжекционную природу искрового разряда: короткие высоковольтные импульсы высокой крутизны обеспечивают стабильный пробой газовой прослойки при низкой средней мощности.

Электромагнитная схема построена по принципу ограничения времени включения — номинальная продолжительность рабочего цикла указана как ED 33 %, что соответствует режимам кратковременных импульсов с периодическими паузами для предотвращения термического перегрева обмоток и сердечника. Высоковольтный вывод оформлен в виде единственного выхода с диаметром отверстия 4 мм для подключения кабеля поджига и штекерного разъёма усиленного типа — это снижает контактные потери и уменьшает риск электрических пробоев в месте соединения.

За счёт оптимизации намотки и применения экранирующих прокладок достигается низкий уровень электромагнитных помех, что позволяет соответствовать требованиям по электромагнитной совместимости, в частности стандартам типа EN 55014. Степень защиты корпуса по стандарту — IP40, что определяет допустимые условия эксплуатации в производственных помещениях без прямого воздействия струй воды и с ограниченной запылённостью.

Ключевые технические характеристики

• Выходное напряжение 14 кВ: обеспечивает достаточную амплитуду электрического поля для пробоя нормализованного газового зазора и надёжного воспламенения при диапазоне давления топлива и скорости потока воздуха.
• Диаметр выхода 4 мм: уменьшает электрическое сопротивление контакта, повышает стойкость к образованию коронного разряда у места подключения и упрощает согласование с типовыми кабелями поджига.
• Пусковой ток 0.25 А / ток поджига 40 мА: сочетание малых утечек и контролируемой силы тока снижает износ электродов искрового элемента и уменьшает нагрузку на питание блока управления.
• Частота 50/60 Гц: совместимость с промышленными электросетями позволяет интегрировать модуль без дополнительных преобразователей частоты.
• Продолжительность работы ED 33%: указывает на допустимый цикл включения, важен для расчёта непрерывной нагрузки и теплового режима при длительных циклах розжига.
• IP40 и температура эксплуатации -10…+60 °C: определяют требования к монтажу в шкафах управления и необходимость вентиляции при повышенных температурах.
• Масса 0.28 кг и габариты 9×3.8×6.4 см: компактность упрощает размещение под блоком управления и при модернизации горелочных модулей.

Сценарии эксплуатации и преимущества

Типовые сценарии: инициализация розжига в промышленных горелках и котлах при запуске, повторные запуски при многократных циклах горения, резервный поджиг в системах с автоматическим управлением. Конструкция рассчитана на работу в условиях переменных рабочих давлений и изменяющейся скорости воздуха в камере сгорания.

• Стратегии использования в автоматике: интеграция с блоками управления горелками для синхронизации импульса поджига с подачей топлива и заслонками подачи воздуха.
• Надёжность в циклах частого розжига: заданный ED позволяет предсказуемо рассчитывать интервалы включения при регламентных операциях.
• Совместимость с типовыми кабелями поджига: упрощает сервис и уменьшает время простоя при замене компонентов.
• Сниженные ЭМП: уменьшение помех уменьшает риск ложных срабатываний в цифровой автоматики и повышает электромагнитную совместимость установки.

Экспертное заключение

Трансформатор Satronic / Honeywell ZT 931 4мм предназначен для задач, где требуется формирование импульсного высокого напряжения 14 кВ при ограниченном рабочем цикле и контролируемом токе розжига. Модель подходит для серийных промышленных применений с частыми циклами запуска, где критичны компактность, помехозащищённость и стандартизированные интерфейсы подключения. При проектировании систем розжига следует учитывать ED 33% и требования по температурному режиму и монтажу для обеспечения долговечной работы в составе горелочных модулей.
