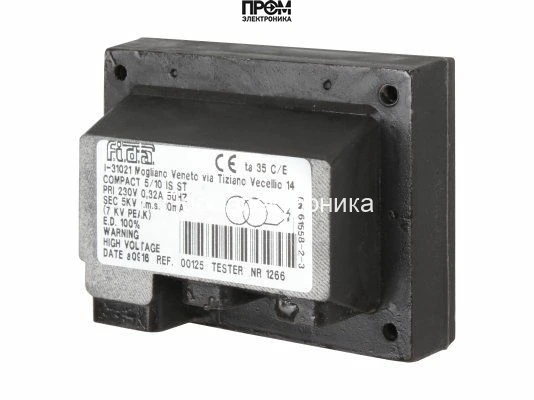

Трансформатор поджига Fida Compact 5/10 IS ST

Трансформатор поджига Fida Compact 5/10 IS ST — назначение и область применения

Трансформатор поджига Fida Compact 5/10 IS ST — специализированный электрооборудованный элемент газовой горелочной аппаратуры класса индустриальных модулей поджига. Предназначен для преобразования стандартного сетевого напряжения в импульс высокого электрического потенциала, обеспечивающий образование искрового разряда на электродах поджига. Применяется в промышленных и коммунально-бытовых горелочных блоках, котельных и теплогенерирующих установках, где требуется надежный и периодический запуск горелки с контролируемыми электрическими параметрами.

Конструктивные особенности и принцип работы

Конструкция основана на импульсном трансформаторе с первичной обмоткой, рассчитанной на питание от сети 230 В, и вторичными обмотками, выполненными по многовитковой технике с изоляцией, рассчитанной на импульсные перенапряжения. В данной модели реализовано двухканальное формирование высокого напряжения: 2 × 2.5 кВ вторичных поясов, суммарно обеспечивающих эквивалентное значение 5 кВ импульсного выхода при рабочем режиме.

Рабочий цикл управляется схемой формирования импульса, включающей силовой ключ и генерирующий элемент, обеспечивающий максимум тока короткого импульса и последующее ограничение тока до заданного значения для предотвращения пробоя. Такой режим обеспечивает стабильное образование искры при разных длинах зазора и сопротивлениях трассы поджига.

Электрические параметры: первичный ток устройства составляет 0.32 А, ток поджига на выходе ограничен до 10 мА, что характерно для трансформаторов поджига, где важно сочетание высокого напряжения и низкой энергии импульса для безопасной и эффективной ионизации газа. Конструкция рассчитана на режим продолжительной работы: ED 100%, что допускает непрерывную эксплуатацию без периодов охлаждения при соблюдении температурных ограничений корпуса.

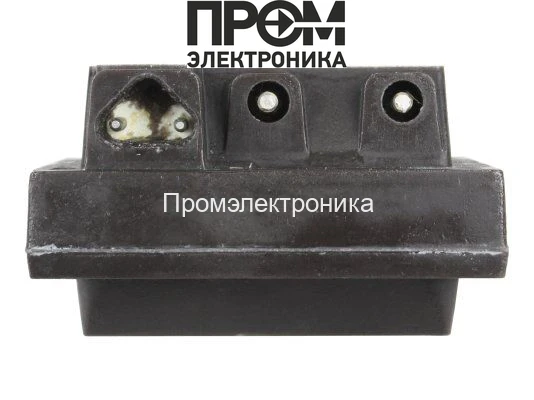

Механически корпус выполнен из стойких к механическим и температурным нагрузкам материалов и оснащён штекерными разъёмами Ø4 мм для удобства монтажа и быстрой замены. Соединения выдерживают типичные вибрационные и тепловые циклы, характерные для котельного оборудования.

Ключевые технические характеристики

• Напряжение питания 230 В: совместимость с общепринятыми электрическими сетями снижает сложность интеграции в уже существующие электросхемы управления горелкой.
• Напряжение поджига 2 × 2.5 кВ (экв. 5 кВ): формирует достаточный электрический потенциал для надёжного пробоя газового зазора даже при увеличенном сопротивлении проводки и корродированных контактах.
• Ток поджига 10 мА: ограниченная величина тока уменьшает энергию импульса, снижая риск пробоя изоляции и повышая безопасность при работе с электродами и компонентами газового тракта.
• Сила тока первичной обмотки 0.32 А: влияет на тепловую нагрузку и выбор предохранительных элементов в первичной цепи питания; при проектировании цепи управления следует учитывать запас по току.
• Продолжительность работы ED 100%: допускает эксплуатацию без циклов принудительного остужения, что критично в системах с непрерывной подачей топлива и частыми запусками.
• Штекерные разъёмы Ø4 мм: ускоряют монтаж и техобслуживание, уменьшая время простоя при замене модуля.
• Артикул TZSTDA — производитель Fida (Италия): наличие заводской маркировки упрощает идентификацию при сервисном обслуживании и подборе совместимых запасных частей.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при команде от блока управления силовой ключ формирует импульсный заряд на вторичной обмотке; высоковольтный импульс передаётся через штекерный кабель на электрод(ы), создавая ионизационный канал; датчики контроля пламени фиксируют горение и блокируют последующие импульсы. Такой цикл обеспечивает согласованное взаимодействие с автоматикой безопасности и модулями контроля пламени.

Типичные кейсы использования:

• Промышленные котельные с частыми пусками и остановками, где важна долговременная надёжность и ED 100%.
• Резервные теплогенераторы и мобильные установки, требующие компактного и простого в замене модуля поджига.
• Реконструкция горелочных блоков в котельных, где необходимо сохранить существующие разъёмы и обеспечить совместимость с 230 В питающей сети.

Преимущества по эксплуатации:

• Стабильная формировка искрового импульса при увеличенных длинах кабеля за счёт двухсекционной вторичной структуры.
• Ограничение выходного тока снижает риск локальных перегревов и пробоев изоляции.
• Унифицированные штекерные соединения упрощают логистику запасных частей и сокращают время на ТО.

Экспертное заключение

Модель Fida Compact 5/10 IS ST (арт. TZSTDA) подходит для задач, где требуется компактный модуль поджига с групповой выходной структурой 2 × 2.5 кВ, ограниченным током 10 мА и возможностью долговременной работы (ED 100%). Рекомендуется использовать в системах с типовыми управляющими блоками и эксплуатационными профилями с частыми циклическими запусками. При интеграции следует учитывать тепловой режим корпуса, характеристики первичного питания и требования к изоляции высоковольтных трасс.
