Трансформатор розжига Danfoss EBI4 M 052F4038

Трансформатор розжига Danfoss EBI4 M 052F4038 — назначение и область применения

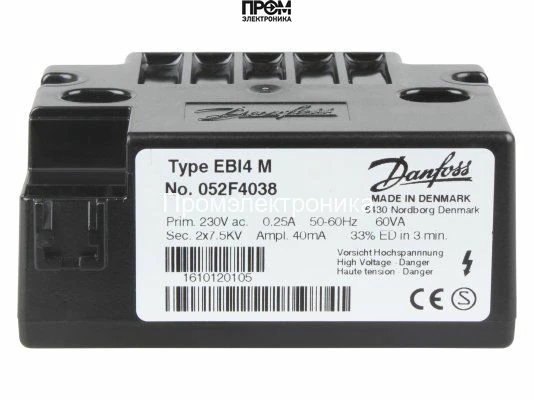

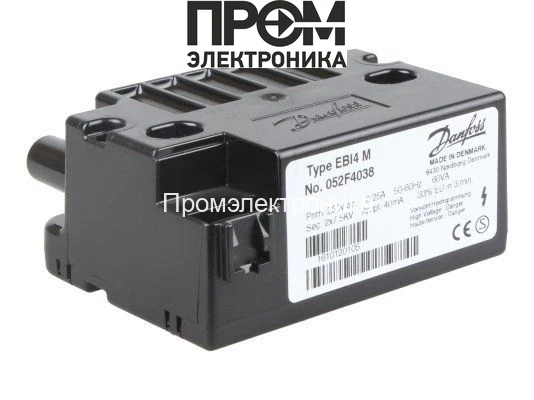

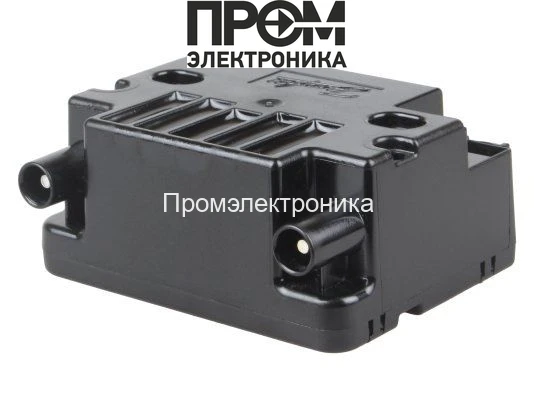

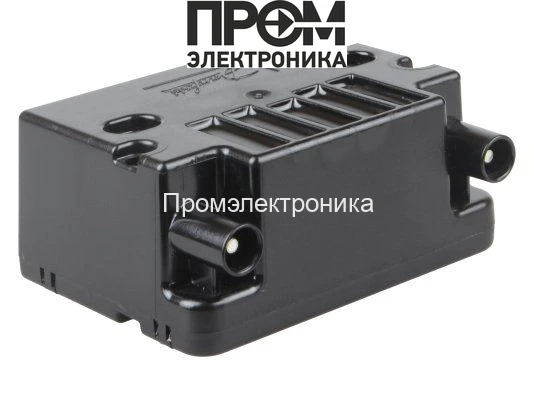

Трансформатор розжига Danfoss EBI4 M 052F4038 — это высоковольтный импульсный источник для формирования искрового разряда в камерах сгорания и горелочных узлах. Класс изделия — специализированный модуль поджига для атмосферных и закрытых горелок, тепловых пушек и котлов. Основная функция устройства — обеспечение стабильного высоковольтного импульса для создания и поддержания электрической дуги, необходимой для инициирования воспламенения топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Устройство выполнено по двухобмоточной схеме с первичной обмоткой, рассчитанной на сетевое питание 230 В, 50/60 Гц, и высоковольтной вторичной обмоткой, формирующей два симметричных импульса по 7,5 кВ каждый. В основе находится ферритовый сердечник с оптимизированным магнитным контуром для уменьшения потерь на перемагничивание при частых циклах включения и выключения.

Импульсы генерируются через цифровой преобразователь с системой управления времени наработки и ограничением тока. Управляющая электроника формирует короткие высоковольтные импульсы с контролируемой длительностью и амплитудой, что снижает вероятность преждевременного пробоя изоляции и уменьшает электрическое изнашивание электродов. Входной узел содержит схемы подавления помех и фильтрации синфазных и дифференциальных составляющих для соответствия требованиям электромагнитной совместимости.

Тепловой режим регламентируется коэффициентом продолжительности включения ED 33%, что означает допустимую цикличность работы в нагруженных режимах. Конструкция разъемов — штекерные подключения Ø4 мм — обеспечивает надежный контакт при вибрационных и температурных воздействиях, при этом допустимый рабочий ток первичной цепи ~0.25 А, вторичной — 40 мА в режиме поджига.

Ключевые технические характеристики

• Напряжение питания 230 В, 50/60 Гц: определяет совместимость с сетями переменного тока и влияет на выбор предохранительных и коммутационных устройств в цепи.
• Напряжение поджига 2×7,5 кВ: обеспечивает достаточную электрическую прочность для пробоя межэлектродного промежутка и образования устойчивой электрической дуги при стандартных геометриях электродов горелки.
• Ток поджига 40 мА: ограничивает энергию импульса, снижая тепловое воздействие на электроды и минимизируя эрозию при серийных циклах розжига.
• Мощность 60 Вт: отражает суммарные потери в трансформаторе и управляющей электронике, что важно при проектировании теплоотвода и выборе места монтажа.
• Продолжительность работы ED 33%: регламентирует допустимую цикличность, критична при частых включениях и при эксплуатации в системах с переменным режимом горения.
• Первичный ток 0,25 А: влияет на выбор предохранителей и сечение питающего кабеля, а также на тепловую нагрузку в распределительном щите.
• Штекерные разъемы Ø4 мм: стандартизированный интерфейс упрощает замену и интеграцию в существующие жгуты горелок.
• Производитель и страна: Danfoss, Дания — означает соответствие промышленным стандартам качества и применяемым процедурам контроля производства.

Сценарии эксплуатации и преимущества

Как работает в типовой цепочке: управляющий контроллер формирует команду розжига → цифровой преобразователь запускает первичную обмотку → формируется высоковольтный импульс во вторичной обмотке → возникает искровой разряд между электродами → воспламенение топливно-воздушной смеси. Такой цикл повторяется согласно логике контроля пламени и диагностике аварийных состояний.

• Интеграция в горелочные автоматики: совместим с управляющей электроникой классов B и C при наличии стандартных выходных сигналов на поджиг.
• Контроль помех и надежность розжига: встроенная фильтрация и цифровая стабилизация амплитуды импульса уменьшают ложные срабатывания и необходимость технического обслуживания.
• Управление тепловой нагрузкой: ED 33% позволяет прогнозировать ресурсы при серийных включениях и правильно рассчитывать систему охлаждения вокруг модуля.
• Безопасность эксплуатации: ограниченный ток поджига и контролируемая длительность импульсов минимизируют риск повреждения электродов и изоляции.

Экспертное заключение

Модель Danfoss EBI4 M 052F4038 предназначена для задач автоматического электроподжига в стационарных отопительных и промышленных горелках с циклической нагрузкой. При проектировании систем следует учитывать ED 33%, тепловые потери ~60 Вт и требования к коммутации первичной цепи (0,25 А). Для применения при частых циклах рекомендуется оценивать ресурс электродов и проводить периодическую проверку изоляции и контактов штекеров Ø4 мм. Техническая реализация соответствует типовым стандартам категории трансформаторов поджига и обеспечивает воспроизводимый высоковольтный импульс для надежного запуска горелочных устройств.
