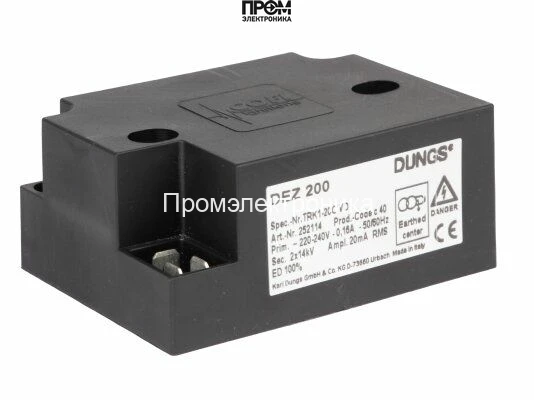

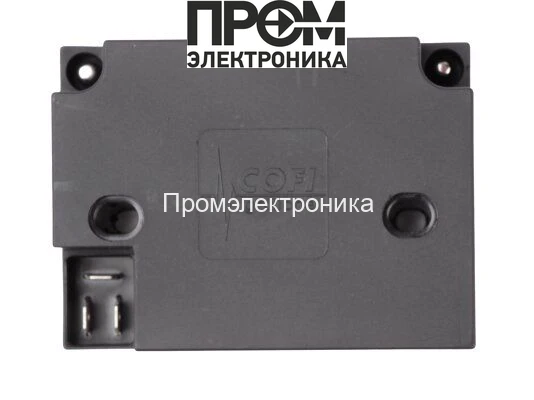

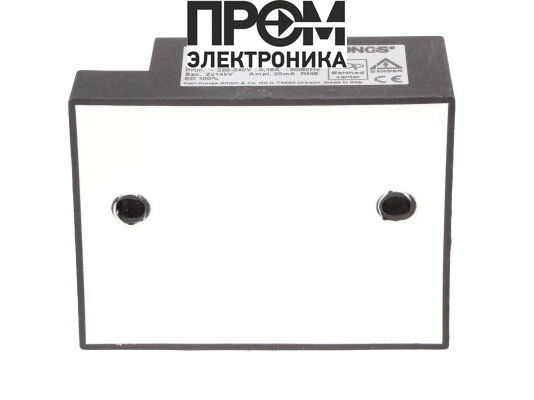

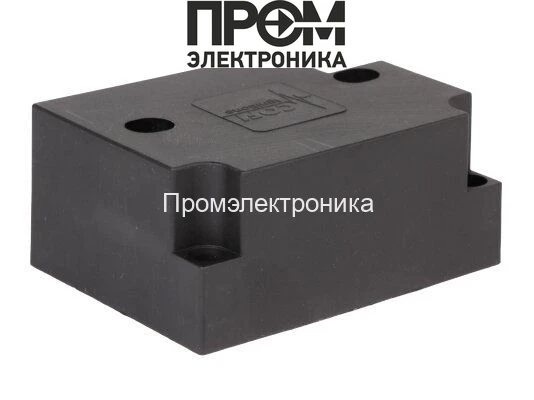

Трансформатор поджига Dungs DEZ 200 252114

Трансформатор поджига Dungs DEZ 200 252114 — назначение и область применения

Трансформатор поджига Dungs DEZ 200 252114 — это специализированное источник высокого напряжения для газовых горелочных устройств промышленного класса. Основная функция — формирование импульсной или непрерывной искры для инициации воспламенения горючей смеси в камерах сгорания котлов и обогревательных агрегатов. Устройство относится к классу силовых сетевых трансформаторов поджига с трансформаторной изоляцией, предназначено для эксплуатации в технологических цепях автоматических систем розжига и контроля пламени.

Конструктивные особенности и принцип работы

Конструкция трансформатора сформирована на базе ферритового/стального сердечника с первичной обмоткой, рассчитанной на сетевое питание 220–240 В, 50/60 Гц, и вторичной обмоткой, обеспечивающей выходное высоковольтное напряжение. Принцип работы основан на трансформации переменного сетевого напряжения в высокое импульсное или стабилизированное напряжение поджига за счёт соотношения витков обмоток и геометрии магнитопровода.

При подаче питания первичная обмотка формирует магнитный поток в сердечнике; изменение этого потока индуцирует во вторичной обмотке высокое напряжение. Для формирования искры трансформатор обеспечивает напряжение поджига 14 кВ при номинальном токе вторичной цепи 20 мА. Встроенные конструктивные решения (изоляционные покрытия, проходные изоляторы, дистанционные зазоры) рассчитаны на выдерживание переходных перенапряжений и минимизацию утечки тока, что критично для сохранения энергетики искрового разряда и повторяемости зажигания.

Электрические параметры первичной цепи, в частности сила тока 0,16 А, определяют тепловой режим и требования к системе охлаждения и монтажу. Параметр ED(DU) 100% означает пригодность к длительной или циклической работе без ограничения по рабочему циклу, при условии соблюдения температурного и электрического режима, заданного производителем.

Ключевые технические характеристики

• Напряжение поджига 14 кВ: обеспечивает энергетическую плотность искры, достаточную для пробоя межэлектродного промежутка в условиях повышенной влажности и загрязнения электродов; влияет на устойчивость запальника и повторяемость розжига.
• Ток поджига 20 мА: ограничивает энергию разряда во вторичной цепи, снижая износ электродов и минимизируя вероятность термических повреждений электродных насадок при частых включениях.
• Первичное питание 220–240 В, 50/60 Гц: совместимость с промышленными сетями; допускает применение в системах с переменным диапазоном напряжения без дополнительной частотной адаптации.
• Сила тока первичной цепи 0,16 А: позволяет рассчитать нагрев обмоток и подобрать предохранители/ограничители тока в питающей линии для обеспечения селективной защиты.
• ED(DU) 100%: подтверждает возможность непрерывной эксплуатации в режиме непрерывного ожидания/повторного розжига, актуально для котлов с частыми циклами работы и автоматикой управления горением.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном контексте: при старте горелочной автоматики блок управления подаёт команду питания на первичную обмотку трансформатора, формируется высокое вторичное напряжение, искра инициирует воспламенение газовоздушной смеси. Контроль пламени осуществляется автономными детекторами; при пропадании пламени автоматика отсекает подачу топлива и повторно включает трансформатор в соответствии с алгоритмом безопасности.

• Совместимость с промышленными горелками: подходит для замены в типовых узлах розжига котлов средней и большой мощности.
• Устойчивость к циклическим нагрузкам: конструкция и ED 100% допускают интенсивную работу в режимах частых розжигов.
• Простота интеграции: стандартные электрические параметры упрощают организацию защитных цепей и монтажных соединений.
• Повышенная надежность изоляции: снижает риск пробоя и ложных срабатываний при загрязнении и высокой влажности.

Экспертное заключение

Трансформатор поджига Dungs DEZ 200 252114 предназначен для систем автоматического розжига промышленных котлов, где требуется воспроизводимая энергетика искрового разряда и длительная эксплуатация в циклическом режиме. Технические параметры — 14 кВ, 20 мА, 220–240 В, 50/60 Гц, 0,16 А, ED 100% — однозначно характеризуют его как компонент для задач с регулярными пусками и строгими требованиями к безопасности и стабильности розжига. Рекомендуется применять в цепях с предусмотренной защитой по току и соблюдением условий теплоотвода и линейной изоляции.
