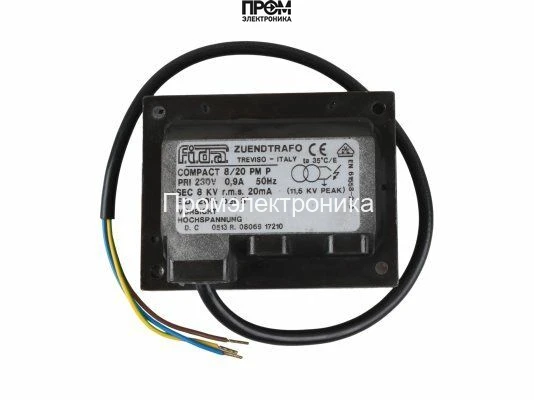

Трансформатор розжига FIDA Compact 8/20 PM P

Трансформатор розжига FIDA Compact 8/20 PM P — назначение и область применения

Данный документ описывает устройство класса трансформатор поджига для горелочных модулей теплогенераторов. Модель FIDA Compact 8/20 PM P предназначена для генерации высоковольтного импульса поджига при запуске газо‑/жидкотопливных горелок и интегрируется в контуры управления отопительных котлов и промышленных горелок. Основная функция — формирование устойчивого высоковольтного поля 8 кВ при токе поджига 20 мА, необходимого для воспламенения топливно‑воздушной смеси.

Конструктивные особенности и принцип работы

Устройство выполнено в компактном корпусе с классом пылевлагозащиты IP44, что обеспечивает защиту от брызг и частиц пыли при эксплуатации в машинном помещении котельной. Основа конструкции — железосиликонный магнитопровод с разделёнными обмотками: низковольтная обмотка рассчитана на сеть 230 В, 50 Гц, номинальный ток питания ≈ 0.9 А, высоковольтная — на формирование импульса 8 кВ при токе 20 мА. Между обмотками предусмотрена диэлектрическая прокладка и дистанционные изоляторы для обеспечения электрической прочности и снижения риска пробоя при повышенной влажности.

Принцип работы: при подаче питания на первичную обмотку трансформатор накапливает энергию в магнитном поле магнитопровода; управляющая схема формирования импульса (встроенный или внешне совместимый модуль управления) переключает напряжение на вторичную обмотку, обеспечивая последовательность импульсов высокого напряжения. Параметр ED 20% указывает на допустимый режим долговременной работы по скважности при циклическом включении: трансформатор не предназначен для непрерывной 100% работы без перерывов.

Электрические соединения реализованы через штекерные разъёмы с диаметром контакта 4 мм, что упрощает горячую замену и сервисное обслуживание. Длина кабеля питания 400 мм обеспечивает стандартный запас для подключения в типовом монтажном отсеке. Конструкция также включает индикацию состояния для визуальной проверки наличия питания и корректности работы блока поджига.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: обеспечивает совместимость с сетями переменного тока стандартного напряжения в бытовых и промышленных котлах, минимизирует потребность в дополнительных трансформаторах питания.
• Сила тока питания 0.9 А: определяет тепловую нагрузку на первичную обмотку; при проектировании шкафа управления важно учитывать плотность тока и теплоотвод для предотвращения перегрева.
• Напряжение поджига 8 кВ: обеспечивает требуемую пробивную способность искрового промежутка в условиях стандартной форсунки; важен для стабильного воспламенения при отклонениях состава топливно‑воздушной смеси.
• Ток поджига 20 мА: влияет на длину и стабильность искры; баланс между напряжением и током определяет эффективность пробоя и минимизирует износ электродов.
• ED 20%: режим скважности, указывающий на допустимую долю времени включённого состояния в цикле; критично при проектировании режимов запуска при частых пусках горелки.
• Класс защиты IP44: снижает риск выхода из строя при попадании влаги и крупной пыли, но требует дополнительной защиты в агрессивных средах с конденсатом или растворителями.
• Штекерные разъёмы 4 мм и длина кабеля 400 мм: упрощают монтаж и замену; рекомендуются проверки контактного сопротивления при сервисе для поддержания стабильной работы.
• Габариты 18.5×10.5×10 см, масса 1.4 кг: влияют на выбор места установки и требования к креплению внутри топочного отсека.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор: обеспечивает надёжный запуск горелки в бытовых и малых промышленных котлах, системах дистанционного розжига и блоках управления горением. Как работает в реальных условиях: при каждой попытке запуска формируется серия импульсов 8 кВ/20 мА, преодолевающих сопротивление искрового промежутка и инициирующих воспламенение смеси.

• Интеграция в модули автоматики — простота стыковки через штекеры и стандартный диапазон входного питания.
• Защита IP44 — возможность установки в котельных с невысокой степенью агрессивности окружающей среды.
• Компактность и масса — облегчённый монтаж в ограниченных пространствах и замена при техобслуживании.
• Соответствие серийным решениям Fida Compact PM — совместимость по креплению и электрическим интерфейсам с аналогичными блоками.

Экспертное заключение

Модель FIDA Compact 8/20 PM P (TF084D) подходит для циклических режимов работы с частыми запусками при условии соблюдения режима ED 20% и корректного теплоотвода. Рекомендуется к применению в системах, где требуется точный, повторяемый высоковольтный импульс для розжига при ограниченном объёме монтажного пространства. Для агрессивных сред и длительной непрерывной эксплуатации следует рассматривать устройства с более высоким классом IP и другими режимами ED.

Ключевые вопросы голосового поиска: «Как работает трансформатор поджига?» — он преобразует сетевое напряжение в высоковольтные импульсы через разнесённые обмотки магнитопровода и управляющую схему. «Для чего нужен трансформатор розжига?» — для создания электрического пробоя в искровом промежутке, инициирующего стабильное воспламенение топливно‑воздушной смеси.
