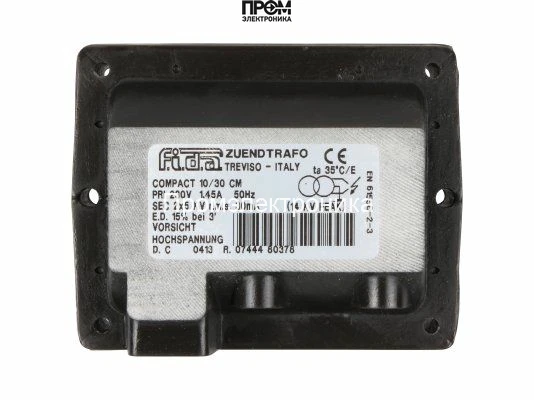

Трансформатор розжига FIDA Compact 10/30 CM 230/60

Трансформатор розжига FIDA Compact 10/30 CM 230/60 — назначение и область применения

Настоящий документ описывает устройство Трансформатор розжига FIDA Compact 10/30 CM 230/60, модульный источник высокого напряжения для поджига горелочных систем. Это трансформатор сухого типа классовой компоновки «Compact», предназначенный для применения в газовых и жидкотопливных установках отопления и технологических горелок. Основная функция — формирование импульса высокого напряжения до 5 кВ при рабочем входном питании 230 В, 60 Гц для инициирования электрической дуги между электродами поджига.

Конструктивные особенности и принцип работы

Конструктивно устройство содержит ферромагнитный сердечник, изолированные первичную и вторичную обмотки, высоковольтные выводы и термостойкий нековкий корпус. Первичная обмотка работает от сети 230 В / 60 Гц, вторичная — многоповивочная с высокой крутизной намагничивания, обеспечивающая выходное напряжение порядка 5 кВ. При соотношении витков порядка 1:20–1:25 реализуется необходимый коэффициент трансформации, при этом соблюдается требуемый допуск на индукцию сердечника для минимизации потерь на гистерезис и вихревые токи при 60 Гц.

Трансформатор рассчитан на прерывистую работу с коэффициентом нагрузки ED 15%. Это означает, что тепловой баланс обеспечивается в режиме коротких импульсов поджига с последующим временем охлаждения. Для снижения риска поверхностных пробоев применена усиленная электроизоляция и конструктивно выделенные высоковольтные выходы, выполненные с двухконтактной схемой для подключения двух кабелей поджига диаметром 4 мм. Корпус из термостойкого ударопрочного пластика обеспечивает механическую защиту и устойчивость к температурным циклам, а степень защиты IP44 гарантирует базовую защиту от пыли и брызг воды.

Ключевые технические характеристики

• Входное напряжение 230 В, 60 Гц: привычный промышленный стандарт питания, влияющий на выбор магнитопровода и потери на намагничивание при 60 Гц; обеспечивает совместимость с локальными сетями без дополнительных частотных преобразователей.
• Выходное напряжение до 5 кВ: обеспечивает разрядную способность для стабильного образования искрового канала при расстояниях электродов, типичных для горелочных узлов; значение напряжения определяет минимальное требуемое зазорное расстояние и изоляционные требования.
• Ток поджига 30 мА: определяет энергетику импульса и долговечность электродов; при 30 мА обеспечивается достаточная энергия для воспламенения горючей смеси при стандартных условиях без излишней эрозии контактных поверхностей.
• Сила тока первичной 1.45 А: влияет на выбор защитных автоматов и проводки; позволяет оценить потери и нагрев при сериях импульсов.
• ED 15%: ограничение рабочего цикла указывает на необходимость проектирования режима включений/выключений и тепловых перерывов для предотвращения перегрева.
• Класс IP44: минимальная защита от твердых частиц и брызг воды — пригодность для закрытых или частично защищённых монтажных мест, не для эксплуатации на прямом атмосферном воздействии.
• Габариты 11.5x8.6x7 см и масса 1.9 кг: компактность упрощает установку в ограниченных пространствах и снижает механическую нагрузку на крепеж.

Сценарии эксплуатации и преимущества

Как работает устройство в реальном применении: при команде на поджиг блок управления подаёт импульс на первичную обмотку; в результате трансформации формируется высоковольтный импульс на вторичной стороне, который по высоковольтным кабелям и электродам создаёт искру, инициирующую горение. Для чего нужен трансформатор: он трансформирует безопасное сетевое напряжение в контролируемый импульс высокого напряжения для надёжного поджига топливовоздушной смеси.

• Компактность и малый вес — удобство монтажа в ограниченных отсеках горелочного оборудования.
• Проектирование под ED 15% — оптимизация для прерывистых циклов поджига, типичных для котлов и промышленных горелок.
• Двойной высоковольтный вывод — поддержка двухэлектродных конфигураций и резервирования с минимальными доработками.
• Термостойкий корпус и IP44 — повышенная надёжность в агрессивном окружении камер горения и технических помещений.

Экспертное заключение

Трансформатор розжига FIDA Compact 10/30 CM 230/60 рационален для задач, где требуется компактный модуль высокого напряжения с выходом до 5 кВ и ограниченным рабочим циклом. Подходит для котловых и технологических горелок с прерывистым режимом поджига, где важна простота интеграции, совместимость с сетями 230 В/60 Гц и базовая защита от окружающей среды. Не рекомендуется для непрерывных нагрузок или наружной установки без дополнительной защиты.
