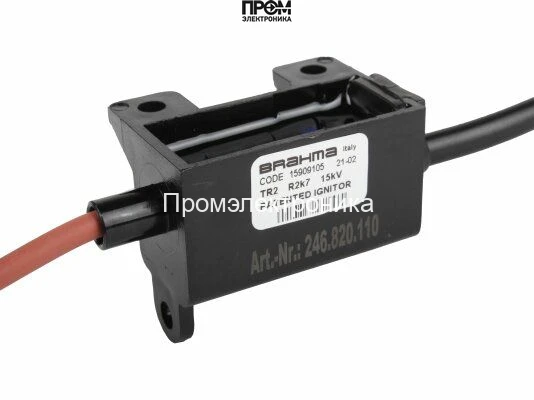

Трансформатор розжига Brahma TR2 15909105

Трансформатор розжига Brahma TR2 15909105 — назначение и техническое применение

Предмет анализа — трансформатор розжига Brahma TR2 15909105, специализированный импульсный силовой элемент для генерации высоковольтной искры в газовых и мазутных горелочных системах. Класс прибора — низковольтно‑высоковольтный трансформатор поджига с одним выходом; область применения — блоки управления горелок, автоматические устройства розжига отопительных и водонагревательных установок в бытовых и промышленных сценариях. Основная функция — формирование импульса порядка 15 кВ при питающем напряжении 220 В для инициирования электрической дуги на электроде розжига.

Конструктивные особенности и принцип работы

Конструкция основана на трансформаторной архитектуре: первичная обмотка рассчитана на сетевое напряжение 220 В, вторичная — на импульсное напряжение 15 кВ. В обмотках использован ферритовый сердечник, что характерно для трансформаторов, работающих с высокочастотными или импульсными составляющими сигнала — феррит снижает потери рассеяния и уменьшает намагничивание при быстрых фронтах импульсов.

Обмотки залиты эпоксидной смолой — это решение увеличивает диэлектрическую прочность, уменьшает риск частичных разрядов в пустотах, стабилизирует механическое расположение витков и повышает стойкость к вибрациям и влажности. Такое заливочное исполнение минимизирует вероятность коронного разряда на поверхности изоляции при высоком напряжении.

Принцип работы: при подаче управляющего импульса первичная обмотка возбуждается током сети через ограничивающую цепь блока управления; трансформатор преобразует этот импульс в высокий пик вторичного напряжения, передаваемый на электрод через высоковольтный кабель. Поскольку устройство имеет один выход, важно минимизировать длину высоковольтного проводника — это снижает емкостные потери и уменьшает уровни электромагнитных помех (EMI).

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает пробой зазора электрода при стандартных условиях горения; более высокий импульс увеличивает вероятность стабильного поджига при загрязнённом электроде или повышенной влажности.
• Входное напряжение 220 В: совместимость с типовой сетью упрощает интеграцию в существующие блоки управления без дополнительных преобразователей.
• Потребляемая мощность 2.5 ВА: низкая собственная нагрузка на блок питания позволяет использовать трансформатор в схемах с ограниченной мощностью источника без перегрузки сети управления.
• Рабочий цикл 100% (ED = 100%): конструктивно рассчитан на непрерывную готовность к работе без периодических пауз, что критично для систем с частыми попытками розжига и длительными интервалами ожидания.
• Максимальная длина кабеля зажигания 1 м: ограничение обосновано увеличением амплитуды отражённых волн и ёмкостных потерь; короткая длина сохраняет форму импульса и снижает риск ложных срабатываний.
• Температурный диапазон −20…+60 °C: гарантирует работоспособность в типичных эксплуатационных условиях котлов и водонагревателей без деградации изоляции.
• Класс пылевлагозащиты IP00: отсутствие защитного корпуса требует установки в защищённом от прямого воздействия среды месте; монтаж внутри корпуса блока управления обязателен.
• Механическое подключение М4х10: унифицированный крепёж обеспечивает надёжный контакт и простоту замены в полевых условиях.
• Габариты и масса (5.1x2.8x3 см, 0.05 кг): малый объём и масса уменьшают тепловую инерцию и облегчают размещение в узлах управления.

Сценарии эксплуатации и преимущества

Как работает в реальных системах: в блоке управления горелки трансформатор получает короткие импульсы при команде на розжиг. Электрический разряд возникает на электроде; сопутствующая система контроля пламени подтверждает успешное зажигание и прекращает импульсную подачу. Для корректной работы необходима фильтрация помех и защита от обратных перенапряжений в цепи вторичной обмотки.

Типичные кейсы:

• встраивание в автоматические бытовые котлы и колонные водонагреватели для обеспечения дистанционного управления розжигом;
• использование в промышленных горелках при модульном составе топливоподачи, где необходимая частота попыток розжига высокая;
• замена модульных трансформаторов в сервисном обслуживании с минимальной механической переделкой.

Преимущества:

• Компактность и малый вес: упрощают интеграцию в ограниченные по объёму отсеки;
• Заливка смолой: повышает электрическую и механическую надёжность;
• ED 100%: пригоден для систем с частыми поджигами;
• Ограничение длины HV‑кабеля: снижает помехи и повышает надёжность розжига.

Экспертное заключение

Модель Brahma TR2 15909105 рассчитана на применение в схемах розжига с типовыми требованиями по напряжению и ограничением длины высоковольтного проводника. Она подходит для задач, где требуется короткий высоковольтный импульс при низком энергопотреблении и высокой готовности к работе. При интеграции следует предусмотреть экранирование и фильтрацию цепей управления, защиту от перенапряжений и монтаж в закрытом отсеке из‑за отсутствия корпуса и класса защиты.
