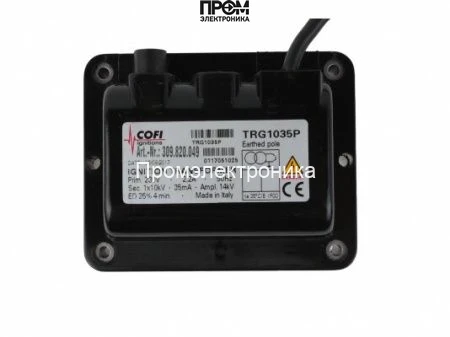

Трансформатор розжига Cofi TRG1035

Трансформатор розжига Cofi TRG1035 — назначение и область применения

Данный документ представляет технически выверенное описание устройства класса трансформаторов поджига: Cofi TRG1035. Это электромеханический блок высокого напряжения, предназначенный для формирования импульса искрового поджига в газовых и жидкотопливных горелочных установках. Основная функция — генерация стабильного импульсного напряжения поджига с контролируемым током и циклом нагрузки для запуска пламени в камере сгорания.

Конструктивные особенности и принцип работы

Cofi TRG1035 выполнен по традиционной схеме наружного высокого напряжения: низковольтная первичная обмотка подключается к сети переменного тока 230 В, далее следует магнитопровод с специально обработанным воздушным зазором для ограничения индуктивности, и высоковольтная вторичная обмотка, намотанная тонким проводом со слоем высоковольтной изоляции. В основе работы лежит принцип трансформаторного преобразования: при подаче 230 В на первичную обмотку через магнитопровод передаётся энергия, которая на вторичной стороне преобразуется в импульс порядка 5 кВ.

Управление импульсом и ограничение тока реализовано через конструктивную индуктивность и эквивалентное внутреннее сопротивление вторичной цепи. Величина тока поджига 35 мА определяет кривую разряда и энергию импульса, достаточную для пробоя зазора свечи поджига и формирования устойчивой искры. Параметр сила тока 1.9 А относится к первичной цепи и характеризует потребление и тепловую нагрузку при рабочем цикле. Продолжительность работы по стандарту ED(DU) 25% означает предел устойчивого режима: при 60-секундном цикле устройство может работать 15 секунд в активном режиме и 45 секунд отдыхать, что задаёт допустимый средний тепловыделяющий режим и предопределяет требования к охлаждению и допустимой температуре магнитопровода.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает энергию пробоя электрического зазора в условиях стандартной газовой смеси; критично для надёжного воспламенения при повышенной влажности или при наличии загрязнений на электроде.
• Ток поджига 35 мА: определяет длительность и мощность искрового импульса; значение сбалансировано для предотвращения чрезмерного износа свечи и обеспечения стабильного воспламенения при разных зазорах между электродами.
• Первичная сила тока 1.9 А при 230 В: отражает энергопотребление и термогенные потери; важна для расчёта проводки и предохранительной аппаратуры в шкафу управления горелкой.
• Коэффициент ED 25%: влияет на тепловой дизайн и режим работы; при настройке управления необходимо обеспечить циклическое охлаждение, иначе возрастёт риск перегрева изоляции и деградации магнитопровода.
• Габариты 8.9×8×10.8 см и масса 0.5 кг: упрощают интеграцию в монтажный отсек горелки; компактность позволяет размещать модуль ближе к свече, уменьшая потери по кабелю высокого напряжения и паразитные ёмкости.
• Класс IP 00: указывает на отсутствие защиты от пыли и влаги, что требует установки в герметичные или защищённые от конденсата отсеки; критично для промышленных котлов и открытых топочных камер.

Сценарии эксплуатации и преимущества

Сценарии: стационарные промышленные и коммерческие горелочные установки, лабораторные стенды для испытаний поджига, замена в агрегатах при модернизации систем розжига. Интеграция возможна в схемы с автоматикой контроля пламени, где трансформатор обеспечивает первичный импульс для последующего устойчивого горения.

• Упрощённая интеграция: компактные габариты позволяют снизить длину ВЧ-кабеля, что уменьшает влияние паразитных индуктивностей и ёмкостей на амплитуду импульса.
• Предсказуемый тепловой режим: ED25% даёт однозначные параметры для проектирования охлаждения и расчёта срока службы изоляции.
• Стабильность амплитуды напряжения: обеспечивает воспроизводимость поджига при изменениях сетевого напряжения в пределах допустимых отклонений.
• Совместимость с серией Cofi TRG: облегчает замену и техническое обслуживание на объектах, где используется унифицированная номенклатура модулей поджига.

Экспертное заключение

Трансформатор поджига Cofi TRG1035 соответствует классу промышленных модулей для искрового поджига с параметрами, оптимизированными для кратковременных импульсных нагрузок. При соблюдении условий монтажа (защищённый отсек из‑за IP00 и соблюдение цикла ED25%) он применим для стандартных горелочных установок средней и низкой мощности. Рекомендован к использованию там, где требуется минимальная длина ВЧ-проводки, предсказуемый тепловой профиль и совместимость с изделиями серии Cofi TRG.
