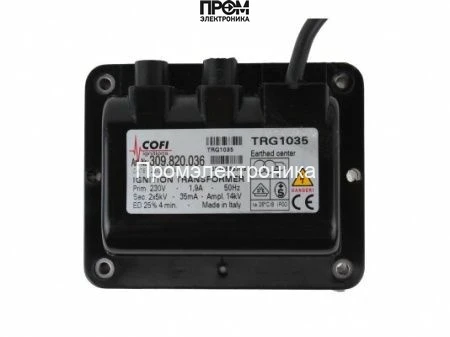

Трансформатор розжига Cofi TRG1035/4

Трансформатор розжига Cofi TRG1035/4 — назначение и область применения

Промышленный трансформатор розжига Cofi TRG1035/4 представляет собой специализированный источник высокого напряжения для систем автоматического поджига горелок. Это устройство классического типа предназначено для формирования стабилизированной высоковольтной импульсной формы, которая генерирует электрическую дугу между запальными электродами с целью быстрого и контролируемого инициирования горения. Основная функция — формирование высоковольтного импульса 5 кВ для межэлектродного разряда в газовых и жидкотопливных горелочных установках.

Устройство относится к категории вспомогательного оборудования горелочного хозяйства и применяется в котельных, промышленных тепловых узлах и системах подготовки горячей воды.

Конструктивные особенности и принцип работы

Трансформатор выполнен в компактом корпусе с термостойкими и ударопрочными материалами. В основе конструкции — низковольтная обмотка питания и высоковольтная вторичная обмотка, намотанная с соблюдением диэлектрических норм и технологией повышенной искробезопасности. Питание от сети 230 В, 50 Гц подаётся на первичную обмотку; через магнитный сердечник формируется трансформированный потенциал, который на выходе преобразуется в импульсное высокое напряжение.

Для получения устойчивой дуги используется конфигурация вторичных выводов — два выхода высокого напряжения, что позволяет организовать как одиночный, так и симметричный поджиг нескольких электродов. Ключевой элемент безопасности — качественная изоляция витков и разделение первичной и вторичной цепей для минимизации токов утечки и пробоев при температурных перепадах. Продолжительность цикла работы регламентирована как 25% ED за 4 мин, что означает режим включения с учётом тепловой нагрузки и допустимого перегрева сердечника.

Защита от короткого замыкания реализована на уровне вторичных соединений и штекерных выходов; штекерные разъёмы поджига имеют диаметр Ø4 мм, обеспечивающий надёжный контакт и минимальные переходные сопротивления. Длина кабеля питания — 900 мм, допускает стандартную установку и коммутацию в монтажных шкафах.

Ключевые технические характеристики

• Рабочее напряжение 230 В, 50 Гц: соответствует сетевым стандартам, обеспечивает совместимость с типовыми системами автоматики и ПУ.
• Выходное напряжение 5 кВ: достаточное для формирования межэлектродного разряда на типичных зазорах электродов в горелочных камерах; влияет на стабильность поджига при загрязнении электродов и изменениях давления.
• Два высоковольтных выхода: повышают гибкость схем поджига, позволяют уменьшить напряжение на отдельный электрод при распределённом зажигании.
• ED 25% (4 мин): указывает на допустимую цикличность работы и тепловую нагрузку; критично учитывать при проектировании последовательности быстрых стартов.
• Ток поджига 35 мА и сила тока 1.9 А: параметры, определяющие энергию искры и допустимые токовые нагрузки на первичную и вторичную цепи.
• Штекерные соединения Ø4 мм и длина кабеля 900 мм: влияют на монтажную совместимость и сопротивление контактов, что важно при минимизации потерь на передачу импульса.
• Класс пылевлагозащиты IP00: требует установки в защищённых от пыли и влаги отсеках; не предназначен для наружной установки без дополнительной защиты.

Сценарии эксплуатации и преимущества

Типичные кейсы: интеграция в автоматические газовые котлы и водонагреватели, замена при ремонте горелочных модулей, использование в системах, где требуется синхронное зажигание нескольких камер. Подходит для совместимости с горелками производителей, соблюдающих стандартные интерфейсы поджига.

• Надёжность в циклической работе: рассчитан на частые включения при соблюдении ED; снижает риск ложных срабатываний.
• Монтажная компактность: экономит пространство в монтажных шкафах и упрощает разводку проводов.
• Высокая диэлектрическая прочность: уменьшает вероятность пробоя при температурных и напряженческих пиках.
• Универсальность выходов: позволит адаптировать схему под разные типы горелок без конструкторских переделок.

Экспертное заключение

По совокупности параметров трансформатор Cofi TRG1035/4 подходит для типовых промышленных и коммунальных горелочных установок с требованиями по цикличности и электробезопасности. Рекомендуется для систем с закрытыми монтажными отсеками и при наличии регламентной схемы обслуживания электродов и коммутаций.
