Трансформатор розжига Riello TD1STCAF 15910526

Трансформатор розжига Riello TD1STCAF 15910526 — техническое назначение

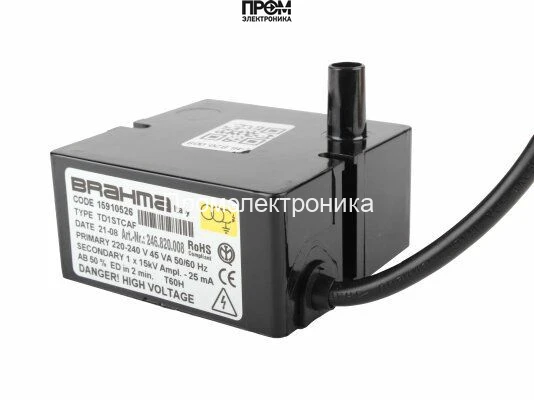

Данный модуль представляет собой специализированный трансформатор розжига для автоматизированных горелочных установок бытового и промышленного класса. Класс устройства — импульсный высоковольтный преобразователь с встроенным EMC‑фильтром; область применения — системы поджига газовых и жидкотопливных горелок, камера розжига котлов и модульных отопительных агрегатов. Основная функция — генерация стабильного импульсного высокого напряжения для формирования искрового промежутка и инициирования горения.

Конструктивные особенности и принцип работы

Блок выполнен на ферритном магнитопроводе с намоткой первичной и вторичной обмоток, смонтированных в термостойком пластмассовом корпусе. Входное питание 220–240 В, 50/60 Гц через первичную обмотку преобразуется в управляующие импульсы управляющей схемой, далее через высоковольтную вторичную обмотку формируется импульс до 15 кВ. Высокоэффективное ферритное ядро снижает потери рассеяния и обеспечивает компактность при заданной индуктивности.

Для снижения электромагнитных помех интегрирован EMC‑фильтр, выполняющий функцию подавления наведённых помех в диапазоне низких и средних частот, что уменьшает влияние импульсных фронтов на периферийную электронику. Защита по перенапряжению реализована через встроенный варистор, гашение перенапряжений и ограничение амплитуды обратных выбросов выполняется в пределах параметров схемы. Изоляция вторичной части усилена заливной эпоксидной либо силиконовой смолой, что увеличивает стойкость к неплотностям и электрическим разрядным воздействиям.

Импульсный режим работы регламентируется коэффициентом включения ED 50% на 2 минуты, что определяет максимальную длительность активных циклов и требования к тепловому рассеянию. Высоковольтный выход один, выведен снизу корпуса, рассчитан на подключение сечением кабеля через разъём 4 мм; длина питающего кабеля — 560 мм. Крепление выполняется винтами M4/M5, допускается установка в любом положении при соблюдении рекомендованного температурного диапазона.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает надёжную пробивную способность искрового промежутка при загрязнённых электродах и увеличенных межэлектродных зазорах, повышая вероятность срабатывания розжига при низком давлении топлива.
• Потребляемая мощность 45 ВА: влияет на тепловой режим; при ED 50% обеспечивает стабильную работу без перегрева в типовых циклах розжига котлов и горелок.
• Ток поджига 25 мА: определяет энергию импульса; баланс между достаточной пробивной энергией и минимизацией износа высоковольтных электродов.
• Частота 50/60 Гц: совместимость с промышленной и бытовой сетью, допускает эксплуатацию в разных регионах без дополнительных преобразователей.
• Класс пылевлагозащиты IP00: требует монтаж в защищённом шахтном или корпусном пространстве; не подходит для прямого воздействия влаги и пыли.
• Встроенный EMC‑фильтр: снижает уровень помех на питающей линии, уменьшает вероятность ложных срабатываний управляющей автоматики.
• Габариты 7.3×7×3.5 см и масса 0.36 кг: компактность позволяет интегрировать блок в ограниченные монтажные ниши, облегчает замену в сервисе.
• Диапазон температур −10…+60 °C: соответствует промышленным требованиям к эксплуатации в котельных и вентилируемых технических помещениях.

Сценарии эксплуатации и преимущества

Для чего нужен модуль: обеспечивает инициирование горения в автоматизированных системах, где требуется повторяемый и воспроизводимый искровой розжиг. Как работает при неисправностях: при коротких замыканиях варистор ограничивает стресс на обмотках, EMC‑фильтр предотвращает помехи в цепях управления, а залитая оболочка поддерживает изоляцию при локальных термических деформациях.

• Прецизионный розжиг в котлах: обеспечивает стабильное воспламенение при переменных параметрах топлива.
• Интеграция в модульные агрегаты: компактность и стандартные крепления упрощают монтаж и сервис.
• Снижение уровня электромагнитных помех: повышает надёжность взаимодействия с блоками управления и датчиками.
• Защита от перенапряжений: продлевает срок службы обмоток и высоковольтных выводов.

Экспертное заключение

Модель рассчитана на эксплуатацию в системах с периодическими цикламии розжига, где важны компактность, контролируемая энергия импульса и совместимость с промышленной сетью. Рекомендуется использовать в защищённых монтажных отсеках, при соблюдении режима ED и температурных ограничений. Подходит для регулярной эксплуатации в отопительных установках малой и средней мощности, а также для ремонта модулей горелочных агрегатов, где необходимы параметры 15 кВ, 25 мА, 45 ВА и встроенный EMC‑фильтр.
