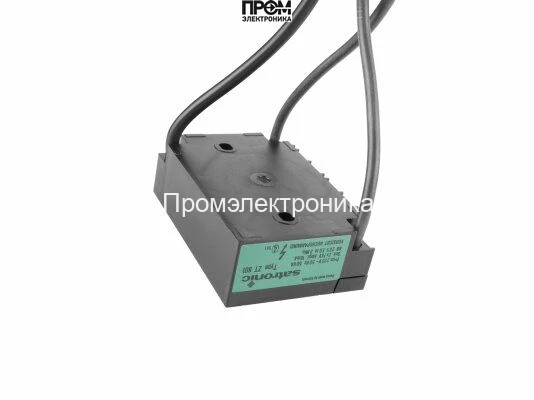

Трансформатор розжига Satronic / Honeywell ZT 801

Трансформатор розжига Satronic / Honeywell ZT 801 — назначение и область применения

Трансформатор розжига Satronic / Honeywell ZT 801 — это электронно-электромагнитный модуль высокого напряжения промышленного класса, предназначенный для создания электрического разряда в камерах поджига газовых и жидкотопливных горелок. Устройство относится к классу трансформаторов поджига с цельнометаллическим корпусом и рассчитано на эксплуатацию в системах отопления и технологических котлах. Его основная функция — формирование импульсного высокого напряжения 7 кВ при токе 10 мА для устойчивого инициирования и поддержания искрового разряда на электродах поджига.

Конструктивные особенности и принцип работы

Конструктивно ZT 801 представляет собой импульсный повышающий трансформатор с первичной обмоткой, подключаемой к сети 220 В, и вторичной обмоткой, выполненной по выносливой высоковольтной технологии с изоляцией, способной выдерживать длительные импульсы до 7 кВ. Внутри корпуса размещены:

• ферритовый или стальной сердечник, ориентированный на минимизацию гистерезисных потерь при частых включениях;
• обмотки со ступенчатой намоткой и промежуточными диэлектрическими прокладками для распределения электрического поля и предотвращения пробоя;
• система газонепроницаемых выводов высокого напряжения и надежные контакты первичной цепи.

Принцип работы основан на преобразовании сетевого переменного напряжения в кратковременные импульсы высокого напряжения посредством намагничивания сердечника и взаимодействия первичной и вторичной обмоток. При подаче 220 В первичная обмотка индуцирует напряжение во вторичной, которое при сформированном импульсе достигает 7 кВ и создаёт искру между электродами розжига. Ток поджига ограничен номинальным значением 10 мА, что обеспечивает устойчивость разряда и минимизирует термическое воздействие на электроды. Параметр ED(DU) 25% указывает на допускаемую рабочую скважность — трансформатор рассчитан на циклическую нагрузку с долей включенного времени до 25% в рабочем цикле, что типично для серийных поджигов газовых горелок.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает достаточную электрическую прочность для преодоления интерэлектродных зазоров и нормального поджига при наличии загрязнений и повышенной влажности.
• Ток поджига 10 мА: ограничивает энергетику искры, снижая износ электродов и вероятность преждевременного пробоя изоляции, при этом удерживая энергетический запас для надёжного воспламенения горючей смеси.
• Рабочее напряжение 220 В: совместимо с промышленной сетью питания, упрощает интеграцию в автоматические панели управления и обеспечивает совместимость с типовыми блоками управления горелками.
• ED(DU) 25%: указывает на рекомендованный режим непрерывной эксплуатации и влияет на интервалы технического обслуживания: при более высокой загрузке требуется снижение скважности или применение моделей с повышенным коэффициентом ED.
• Масса 0,23 кг: компактная масса и размер облегчают монтаж в ограниченном пространстве горелочного отделения и уменьшают механическую инерцию при вибрации.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типичном цикле работы горелки: при запросе на поджиг блок управления подаёт питание на первичную обмотку. Через несколько миллисекунд формируется импульс высокого напряжения, искра инициирует сгорание топлива, датчики пламени подтверждают запуск, и питание трансформатора отключается в нормальном режиме. Такая последовательность минимизирует тепловую нагрузку на устройство и соответствует указанному ED.

• Интеграция в промышленные горелки: подходит для модульных котлов, ретортных камер и технологических печей с циклическим поджигом.
• Совместимость с серией Honeywell ZT: конструкционные интерфейсы и электрические параметры позволяют заменять агрегаты в существующих системах без перенастройки схем управления.
• Устойчивость к внешним условиям: конструкция предусматривает защиту от атмосферной влажности и кратковременных температурных колебаний в типовом диапазоне котельного оборудования.
• Упрощённое обслуживание: стандартизированные выводы и паспортные данные позволяют быстро диагностировать неисправности по параметрам напряжения и тока.

Экспертное заключение

Трансформатор Satronic / Honeywell ZT 801 предназначен для циклических режимов розжига в промышленных и коммерческих системах отопления с требованиями к надёжности и повторяемости поджига. Модель подходит для установок с периодической работой поджига, где критичны параметры 7 кВ, 10 мА и ED 25%. Для непрерывного интенсивного использования рекомендуется рассматривать варианты с более высоким коэффициентом ED или модернизацию системы управления поджигом. В случаях отсутствия полного набора данных следует опираться на стандарты трансформаторов поджига для котлов и соблюдать требования по монтажу и заземлению, приведённые в технической документации производителя.
