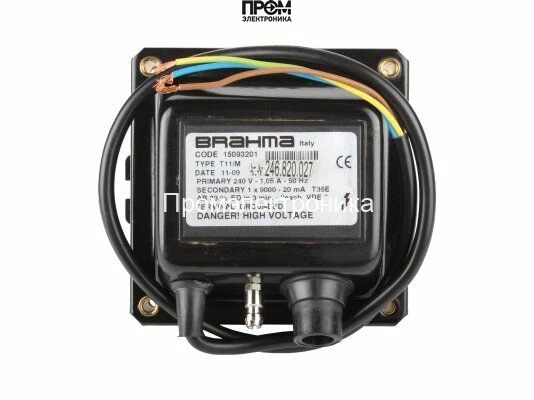

Трансформатор розжига Brahma T11/M 15093201

Трансформатор розжига Brahma T11/M 15093201 —назначение и область применения

Данный документ описывает устройство класса трансформатор розжига для горелочных систем. Это индуктивный преобразователь сетевого напряжения переменного тока в импульс высокого напряжения — предназначен для образования искрового промежутка и инициирования воспламенения топлива. Типовое применение: стационарные газовые и дизельные горелки с одним электродом поджига, автоматические котельные блоки и модульные теплоагрегаты.

Конструктивные особенности и принцип работы

По конструктивной схеме устройство представляет собой силовой трансформатор с первичной обмоткой на сетевое напряжение и вторичной высоковольтной обмоткой, выполненной с эпоксидной пропиткой. Эпоксидная изоляция повышает электрическую прочность и устойчивость к частичным разрядам, снижая вероятность кумулятивного старения изоляции при цикличном режиме. Корпус — стальная жесткая конструкция с двумя металлическими кожухами, обеспечивающими экранирование по ВЧ‑диапазону и механическую защиту.

Функция: при подаче питающего напряжения на первичную обмотку формируется магнитный поток, индуцирующий вторичное напряжение порядка 9 кВ. Выходной импульс формирует искру через электрод; ток поджига ограничен вторичной обмоткой и характеристиками магнитного контура — номинально 20 мА, что минимизирует энергопотребление и тепловую нагрузку на выводы.

Параметры сети: трансформатор рассчитан на частоту 50 Гц, потребляемая активная мощность порядка 240 ВА, что эквивалентно входному току ~1.05 А. Рабочий цикл ограничен параметром ED= 33%, что определяет допустимую продолжительность включения в цикле горения и указывает на необходимость соблюдения режима прерывистой работы для предотвращения перегрева.

Ключевые технические характеристики

• Напряжение поджига — 9 кВ: обеспечивает пробой нормальных искровых зазоров и надёжный перенос энергии для воспламенения горючей смеси; повышенное напряжение снижает зависимость от загрязнений электрода и зазора.
• Ток поджига — 20 мА: ограничивает энергию искрового импульса, снижая термическую нагрузку на контактные элементы и продлевая ресурс электродов.
• Потребляемая мощность — 240 ВА / 1.05 А: определяет тепловой баланс первичной обмотки и влияет на расчет питающей линии и предохранителей при интеграции в шкаф управления.
• Продолжительность работы ED 33%: задает допустимый рабочий режим (например, 20 с включено / 40 с выключено), важен при расчете тепловых запасов и выборе принудительного охлаждения при частых циклах.
• Класс пылевлагозащиты IP00: изделие не имеет специализированной защиты от пыли и влаги; монтаж в герметичных или закрытых от агрессивной среды отсеках обязателен.
• Эпоксидная изоляция обмоток: повышает стойкость к частичным разрядам и вибрационным нагрузкам, способствует стабильности электрических характеристик в широком диапазоне температур.
• Длина кабеля питания 550 мм и габариты 11×9.6×7.8 см: влияют на планирование места установки и маршрутизацию кабелей в монтажной зоне.
• Вес 2 кг и страна производства — Италия: данные для инженерного расчёта механической опоры и соответствия европейским техническим стандартам.

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: при старте горелки модуль управления подает питание на первичную обмотку трансформатора; трансформатор формирует серией импульсов высоковольтные пробои, один из которых инициирует воспламенение. При устойчивом горении система отключает подачу импульсов, что соответствует ED=33% и защищает трансформатор от перегрева.

• Интеграция в шкафы управления: компактные габариты и фиксированные электрические параметры упрощают монтаж и согласование с блоками мониторинга.
• Экранирование металлическими кожухами: снижает электромагнитные помехи и улучшает электромагнитную совместимость с датчиками пламени и системами управления.
• Эпоксидная изоляция: повышает ресурс при термобарических и вибрационных влияниях в промышленных условиях.
• Ограниченный ток вторичной цепи: уменьшает риск травмы при случайном контакте и снижает вероятность повреждения электродов.
• Документированная спецификация: поставляется паспорт оборудования и схема подключения для правильной привязки к системе безопасности горелки.

Экспертное заключение

Трансформатор рассчитан на прерывистые циклы розжига в системах отопления и технологических горелках с одним электродом. При соблюдении монтажных условий (заземление, монтаж в сухом отсеке с защитой от пыли, соблюдение ED=33%) модель обеспечивает стабильную подачу высоковольтных импульсов и долговременную эксплуатацию в составе автоматизированных горелочных установок.
