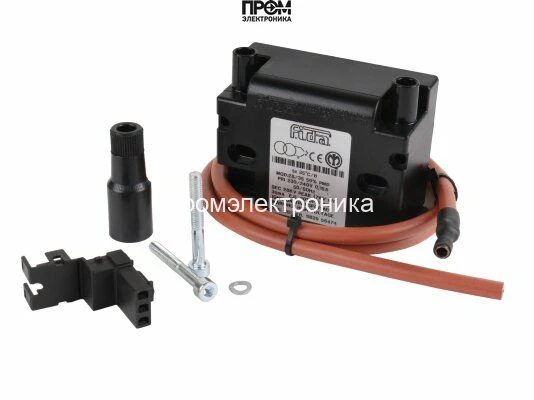

Трансформатор розжига Ecoflam 65312195

Трансформатор розжига Ecoflam 65312195 — техническое назначение

Электромеханическое устройство класса поджиговых трансформаторов для горелочных систем. Назначение: генерация высоковольтного импульса для формирования электрической искры между электродами горелки и ионизации газов с целью надёжного воспламенения топлива. Применяется в стационарных и модульных горелочных установках отопительных котлов и промышленных горелок, совместимо с типовыми схемами управления Ecoflam.

Конструктивные особенности и принцип работы

По конструкции представляет собой силовой понижающе-повышающий трансформатор с ламинированным сердечником и вторичной обмоткой, рассчитанной на формирование напряжения поджига 28 кВ. Первичная обмотка подключается к сети 230/240 В, работает при частоте 50/60 Гц. Конструкция обмоток и диэлектрические зазоры оптимизированы для минимизации частичных разрядов и коронирования при высоком напряжении вторичной цепи.

Физический механизм: при подаче первичного тока трансформатор формирует высокое напряжение на вторичной обмотке, которое через штекерные разъёмы 4 мм и кабель длиной 400 мм подаётся на электродный зазор. В момент появления напряжения происходит пробой газового зазора, сопровождающийся локальной ионизацией и образованием проводящего плазменного канала — искры. Частота питания и энергетика импульса (мощность 60 ВА, ток 0.15 А первичного контура, ток поджига 40 мА) определяют энергию искрового разряда и время устойчивого горения при первом импульсе.

Ключевые технические характеристики

• Напряжение поджига 28 кВ: обеспечивает достаточную электрическую напряжённость для надёжного пробоя типичных газовых зазоров в горелочных камерах, снижая вероятность ложных срабатываний при загрязнении электродов.
• Потребляемая мощность 60 ВА и первичный ток 0.15 А: определяют тепловую нагрузку на трансформатор и источник питания; при данных параметрах устройство совместимо с промышленными блоками управления без необходимости дополнительного усиления питания.
• Ток поджига 40 мА: характеризует энергию искрового разряда и устойчивость ионизации; значение обеспечивает повторяемость поджигов при изменениях плотности газа и давления в камере.
• Частота 50/60 Гц: позволяет интегрировать трансформатор в сети с разной стандартной частотой, не влияя на рабочую энергию импульса.
• ED(DU) 50%: длительность включения указывает на допустимый режим циклической работы; при длительных циклах требуется обеспечить теплоотвод для соблюдения температурных режимов обмоток.
• Класс защиты IP40: защита от крупных частиц, но не от струй воды; монтаж должен предусматривать защиту от конденсата и агрессивной среды в котельной зоне.
• Габариты 15x10x5 см, вес 0.4 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и уменьшает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при команде блока управления трансформатор формирует вспышку высокого напряжения и в течение миллисекунд инициирует устойчивое горение. Система управления обычно контролирует ионизационный ток и при его наличии фиксирует успешный поджиг.

Для чего нужен в системе: обеспечивает воспламенение топлива при запуске и перезапуске горелки в аварийных циклах, совместим с автоматикой контроля пламени и защитой по давлению и потоку.

• Инженерная совместимость: стандартизированные электрические параметры упрощают замену и сервис.
• Устойчивость к цикличности (ED 50%): подходит для систем с периодическими включениями при регулировке нагрузки.
• Минимальные габариты и масса: облегчают модернизацию существующих установок.
• Итальянское исполнение и проверенные материалы: соответствие отраслевым нормам по изоляции и термостойкости.

Экспертное заключение

Технически обоснован для интеграции в промышленные и коммунальные горелочные системы с типичными требованиями по напряжению поджига и цикличности работы. Рекомендуется использовать в сочетании с блоками управления, обеспечивающими контроль ионизационного тока и тепловой режим. Для условий с повышенной влажностью или агрессивной средой необходима дополнительная защита корпуса и мест установки, учитывая класс IP40.
