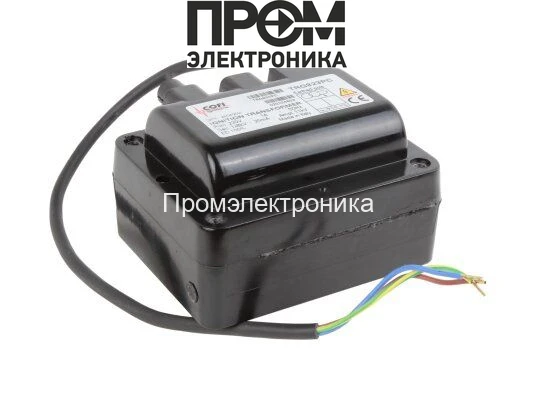

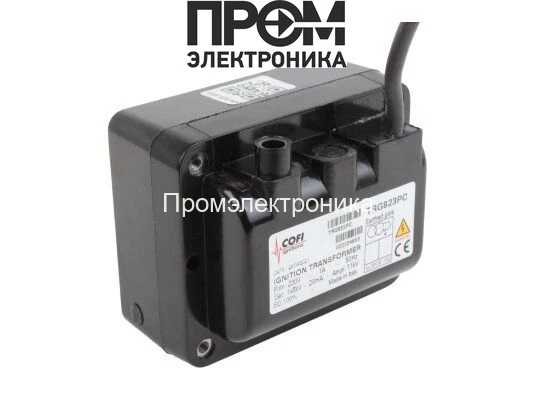

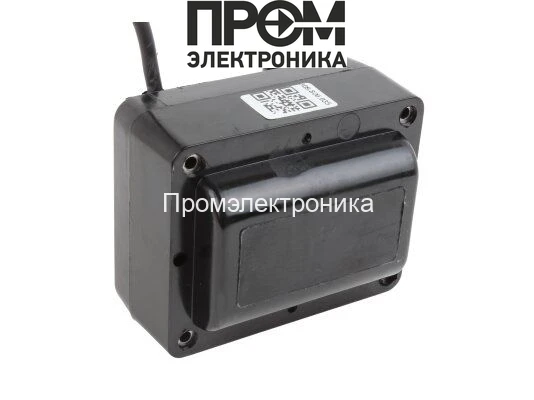

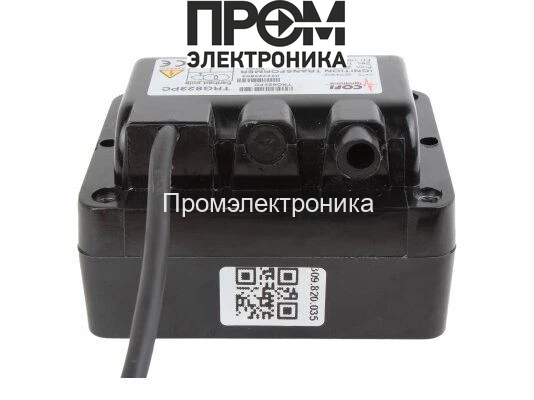

Трансформатор розжига Cofi TRG823PC

Трансформатор розжига Cofi TRG823PC — назначение и область применения

Трансформатор розжига Cofi TRG823PC — это электромагнитный преобразователь, предназначенный для формирования высокого пускающего импульсного напряжения в системах поджига газовых и жидкотопливных горелок. Класс устройства — модуль высокого напряжения малой мощности для промышленного и коммерческого отопительного оборудования. Основная функция — генерация импульса 8 кВ при питающем напряжении 230 В, обеспечивающего ионизацию зазорного промежутка и надёжный переход горючей смеси в стадию устойчивого горения.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме понижающе-повышающего трансформатора с изолированным высоковольтным вторичным витком. В первичную обмотку подаётся сеть 230 В, 50 Гц, через неё формируется магнитный поток в сердечнике, выполненном из ламинированного электротехнического стали или композитного феррита, оптимизированного для минимизации потерь на перемагничивание при длительной работе (ED=100%).

Вторичная обмотка реализована с высокой численностью витков и контролируемым межвитковым изолированием для обеспечения выходного напряжения 8 кВ при токе поджига около 20 мА. Конструкция учитывает распределение электростатических напряжений и кривизну потенциала, чтобы уменьшить риск коронных разрядов и преждевременного старения изоляции. Трансформатор рассчитан на постоянный режим работы без принудительных пауз (ED 100%), что предполагает расчёт потерь на нагрев и обеспечение допустимой температуры обмоток при естественном теплообмене в условиях закрытого корпуса.

Параметр сила тока 1 А указывает на граничный ток первичной цепи при пусковых режимах и коротких замыканиях; в нормальных условиях ток первичной обмотки значительно ниже, а защитные элементы системы розжига контролируют перегрузки. Класс пылевлагозащиты IP00 предполагает обязательное размещение внутри панелей управления или в отапливаемых, сухих шкафах для соблюдения электрической безопасности и сохранения изоляционных свойств.

Ключевые технические характеристики

• Габариты 8.74×8×10.8 см: компактная модульная форма позволяет монтаж в ограниченном пространстве шкафов управления и модулей горелочного узла, снижая инерцию тепловых потоков и облегчая замену.
• Масса 0.1 кг: минимальная масса уменьшает механическую нагрузку на клеммные колодки и монтажные элементы, упрощает амортизацию вибраций при работе вентиляционных систем.
• Входное напряжение 230 В: совместимость с бытовой и промышленной сетью упрощает интеграцию без дополнительных источников питания.
• Выходное напряжение 8 кВ при 20 мА: достаточный импульс для пробоя нормализованного искрового зазора в условиях подачи газовой смеси с типичной плотностью и влажностью; ключевой параметр для надёжного воспламенения при повторяющихся циклах старт/стоп.
• Ток поджига 20 мА и ED 100%: обеспечивает длительные серийные циклы пуска без снижения параметров; критично для режимов с частыми включениями горелки и автоматикой модуляции пламени.
• Класс защиты IP00: эксплуатация только в защищённой среде; предполагается монтаж в шкафах с требуемым уровнем защиты от пыли и влаги.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в газовые горелочные модули котельных, теплогенераторов и производственных печей; использование в сервисных заменах и модернизации шкафов управления горением. Конструкция ориентирована на устойчивую работу при серийных циклах поджига, в системах с автоматикой безопасности и контролем пламени.

• Простота замены: стандартизированные габариты и электрические выводы позволяют сократить время сервисного обслуживания.
• Стабильность импульса: высокая индуктивность вторичной обмотки обеспечивает повторяемость параметров поджига при изменениях условий окружающей среды.
• Длительный режим работы (ED100%): уменьшает требования к сложным схемам охлаждения при установке в герметичных отсеках.
• Низкая масса и компактность: минимизируют механические требования к креплению и упрощают размещение в ограниченных пространствах.

Экспертное заключение

По конструкции и характеристикам данный трансформатор предназначен для задач формирования импульса поджига в стационарных системах отопления и технологических печах с требованием частых циклов запуска. Рекомендуется использовать в защищённых шкафах управления, с учётом необходимости соблюдения теплоотвода и защиты от влаги. Модель отвечает стандартной электроэнергетической логике систем розжига и подходит для интеграции в схемы с контролем тока поджига и диагностикой состояния изоляции.
