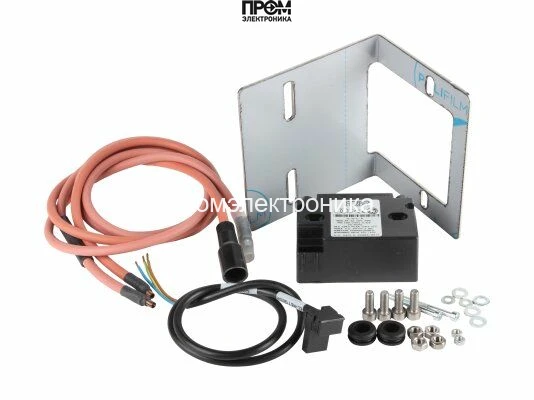

Трансформатор розжига Elco 65326949

Трансформатор розжига Elco 65326949 — назначение и область применения

Трансформатор розжига Elco 65326949 представляет собой специализированный импульсный трансформатор для систем газовых горелок и котлов. Класс устройства — узел формирования высоковольтного импульса для электрического поджига газовоздушной смеси. Основная функция — генерация воспламеняющей искры за счёт преобразования низковольтного питающего сигнала в высоковольтный импульс, достаточный для электрического пробоя межэлектродного промежутка и инициирования горения.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме импульсного трансформатора с разделёнными первичной и вторичной обмотками. В первичной цепи проходит питание от источника переменного тока 50/60 Гц с номинальным током 0.15 А, далее формировщик импульсов и, при необходимости, коммутирующее устройство формируют короткий высоковольтный фронт на вторичной обмотке. Соотношение витков первичной и вторичной обмоток и индуктивность обеспечивают выходное напряжение порядка 7 кВ, необходимое для пробоя газового промежутка.

Физика процесса: при подаче импульса энергия магнитного поля первичной обмотки мгновенно передаётся во вторичную через магнитопровод. Быстрый рост напряжения на вторичной обмотке повышает электрическое поле в зазоре до величины превышающей пробивное напряжение газа, что инициирует коронный разряд и затем импульсную искру. Контроль продолжительности включения по классу работы ED 50% предохраняет обмотки от перегрева при частых циклах запуска.

Конструктивно трансформатор имеет класс пылевлагозащиты IP44, что указывает на защиту от брызг воды и частиц пыли, пригодную для установки в технологических отсеках котельных и агрегатов отопления. Внешние интерфейсы включают штекерные разъёмы 4 мм для высоковольтных проводов и кабель питания длиной 630 мм, что облегчает интеграцию в существующие жгуты горелочного оборудования.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает надёжный электрический пробой газового зазора при стандартных расстояниях между электродами, снижая вероятность ложных незагораний при изменениях состава смеси.
• Ток поджига 35 мА: определяет энергию искрового импульса и режим воспламенения; соотношение напряжения и тока минимизирует износ электродов и тепловые потери в трансформаторе.
• Сила тока первичной обмотки 0.15 А: влияет на тепловую нагрузку и требования к цепи питания; обеспечивает совместимость с типовыми электронными модулями управления горелками.
• Частота 50/60 Гц: допускает подключение в сетях разных частот без изменения рабочих параметров формирования импульса.
• Продолжительность работы ED 50%: допускает эксплуатацию в циклических режимах с половинным коэффициентом включённости, что важно при частых попытках запуска.
• Класс защиты IP44: позволяет монтаж в помещениях котельного и механического обслуживания с умеренной влажностью и запылённостью.
• Длина кабеля питания 630 мм и штекеры 4 мм: упрощают монтаж и замену без доработки жгута.

Сценарии эксплуатации и преимущества

Трансформатор предназначен для интеграции в промышленные и коммерческие котельные установки, горелки заводской сборки и сервисные замены на полях. Применимые сценарии: повторяющиеся циклы розжига при пуске котлов, аварийные повторные поджиги, адаптация к модуляциям мощности и переходным процессам в камерах сгорания.

• Совместимость с модулями управления и схемами контроля пламени.
• Устойчивость к циклическим нагрузкам при соблюдении ED 50%.
• Физическая изоляция и механическое исполнение, соответствующее промстандартам для монтажа в корпусах горелок.
• Техническая возможность замены в полевых условиях благодаря стандартизированным разъёмам и габаритам.

Экспертное заключение

Технически трансформатор Elco 65326949 подходит для задач обеспечения повторяющихся импульсных поджигов в системах отопления и горелочного оборудования при средних циклических нагрузках. При проектировании системы нужно учитывать ограничение по ED 50% и обеспечить адекватное охлаждение и защиту от влаги и пыли. В типичных эксплуатационных сценариях устройство обеспечивает контролируемое формирование искрового разряда при 7 кВ и токе 35 мА, что делает его применимым в серийных горелках и сервисных наборах для замены.
