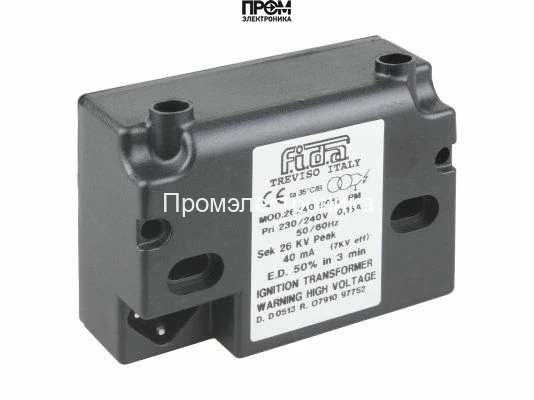

Трансформатор розжига Baltur 26/40 PM

Трансформатор розжига Baltur 26/40 PM — назначение и область применения

Трансформатор розжига Baltur 26/40 PM — это высоковольтный импульсный преобразователь, предназначенный для формирования искрового разряда в промышленных горелочных модулях и котельных установках. Устройство относится к классу компонентов систем розжига и служит для обеспечения стабильного воспламенения топливной смеси путём генерации напряжения поджига. Применяется в стационарных отопительных агрегатах, газовых и дизельных горелках, в модульных котлах и автономных тепловых пунктах.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой обмоточный трансформатор с высоковольтным выходом и встроенной системой изоляции, рассчитанной на рабочее напряжение 26 кВ. Первичная часть подключается к сети переменного тока 230–240 В, 50/60 Гц, через источники питания и управляющую электронику горелки. В первичной обмотке формируются импульсы тока, которые посредством трансформации создают на вторичной стороне требуемое высокое напряжение для пробоя зазора между электродами.

Ключевые элементы конструкции: ферритовый или ламинированный магнитопровод для снижения наводок и потерь, четко рассчитанные числа витков первичной и вторичной обмоток для достижения соотношения трансформации, а также диэлектрическая оболочка и эпоксидная заливка для повышения электрической прочности. Наличие штекерных разъёмов Ø4 мм обеспечивает быстрый и стандартизированный контакт с кабелем поджига. Указанный режим работы — ED 50% — означает допустимое насыщение при циклической нагрузке и указывает на необходимость соблюдения режима включения для долговременной надежности.

Ключевые технические характеристики

• Напряжение поджига 26 кВ: обеспечивает достаточный потенциал для формирования коронного и искрового разряда в стандартных зазорах свечи или электрода, снижая вероятность неполного воспламенения при нормальных атмосферных условиях.
• Ток поджига 40 мА: ограничивает энергию импульса, минимизирует риск пробоя изоляции и продлевает ресурс электродов за счёт контролируемой энергии искры.
• Сила тока 0.15 А (потребление): определяет нагрузку на первичную сеть и требования к предохранительным устройствам и кабельному сечению в цепи питания.
• Частота 50/60 Гц: совместимость с промышленными сетями обеих стандартных частот без необходимости частотной конверсии.
• Габариты 8.5×3.8×6.9 см: компактность облегчает интеграцию в ограниченные монтажные отсеки горелочных блоков.
• Класс защиты IP44: ограниченная защита от брызг и проникновения крупной пыли, требует размещения в защищённых от прямого воздействия среды отсеках при наружной эксплуатации.
• Штекерные разъёмы Ø4 мм: стандартизированное подключение кабелей поджига для уменьшения контактного сопротивления и упрощения сервисных операций.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в типовой схеме: управляющий модуль формирует управляющие импульсы, первичная обмотка преобразует сетевое напряжение в импульсный ток, вторичная обмотка повышает напряжение до 26 кВ, искровой разряд инициирует воспламенение горючей смеси у форсунки или электрода.

Для чего нужен этот узел — он служит аппаратным интерфейсом между управляющей электроникой и физическим актом розжига, обеспечивая воспроизводимость и стабильность искровой энергии при разных рабочих условиях.

• Устойчивость к циклической нагрузке: режим ED 50% позволяет использовать трансформатор в режимах с периодическим включением без перегрева при соблюдении интервалов работы/отдыха.
• Совместимость с промышленными горелками: стандартные интерфейсы подключения и габариты упрощают замену и модернизацию.
• Контролируемая энергия искры: сочетание напряжения и тока снижает риск повреждения уплотнений и электродов при частых запусках.
• Италия — производственная спецификация: соблюдение инженерных стандартов и контроля качества на этапе производства.

Экспертное заключение

Трансформатор розжига Baltur 26/40 PM подходит для стационарных промышленных и коммунальных котельных, где требуются повторяемые и контролируемые искровые разряды при номинальном напряжении 26 кВ и токе 40 мА. Конструкция и параметры ориентированы на интеграцию в готовые горелочные модули с сетевым питанием 230–240 В и частотой 50/60 Гц. При проектировании систем следует учитывать класс защиты IP44 и режим ED 50%, а также обеспечивать корректную изоляцию и монтаж для исключения коронных и поверхностных пробоев.
