Трансформатор розжига FIDA Compact 8/20 CM CON

Трансформатор розжига FIDA Compact 8/20 CM CON — назначение и технический класс

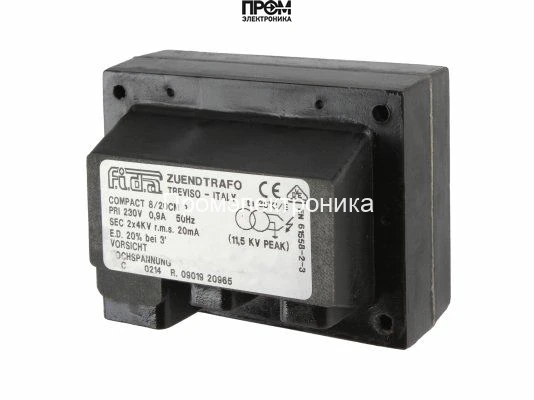

Трансформатор розжига FIDA Compact 8/20 CM CON (арт. TE081D) — это промышленно-бытовой модуль формирования высоковольтных импульсов для поджига горючих смесей в горелочных и котельных установках. По классу изделия относится к категории трансформаторов поджига с непрерывным режимом работы (ED 100%), предназначенным для обеспечения устойчивой искровой среды на запальных электродаx и ионизационных цепях. Основная функция — генерация и поддержание требуемого для воспламенения напряжения на электродах.

Конструктивные особенности и принцип работы

Устройство представляет собой ступенчатый повышающий трансформатор с низковольтной первичной обмоткой, рассчитанной на питающее напряжение 230 В, 50 Гц, и высоковольтной вторичной обмоткой, формирующей выходное значение порядка 4 кВ. Конструкция включает изолированный магнитопровод и намоточные слои, разделённые тепло- и электроизоляционными материалами для уменьшения риска пробоя при повышенных температурах и влажности.

Принцип работы основан на преобразовании синусоидального питания в высокий потенциал на вторичных выводах через магнитную связь обмоток. При наличии двух выходов высокого напряжения реализуется распределение искровой энергии на два запальных электрода, что снижает требования к импульсной нагрузке на каждый канал. Наличие встроенной защиты от короткого замыкания и применение термостойкого пластика корпуса повышают эксплуатационную безопасность.

Ключевые технические характеристики

• Питание 230 В, 50 Гц: стандартное сетевое напряжение обеспечивает совместимость с промышленными и коммунальными электрическими сетями без дополнительных преобразователей; при стабильности сети трансформатор сохраняет рабочие параметры.
• Выходное напряжение 4 кВ: уровень обеспечивает формирование устойчивой искры на электродах при заданном межэлектродном зазоре и характеристиках горючей смеси; влияет на расстояние и надёжность поджига.
• Ток поджига 10 мА: ограничивает энергию одиночного импульса, снижая риск повреждения электродов и системы ионизации при повторных розжигах.
• ED 100% (непрерывный режим): допускает длительную эксплуатацию без снижения ресурсных характеристик, что важно для систем с частыми повторными поджигами или непрерывной поддержкой пламени.
• Два HV-выхода и диаметр кабеля 4 мм: двоканальная архитектура позволяет гибко разводить кабели поджига и снижает тепловую нагрузку на каждую ветвь; диаметр контактов гарантирует совместимость с типовыми кабелями поджига.
• Класс защиты IP44: ограниченная защита от брызг и пыли допускает установку в местах с повышенной влажностью, но требует размещения вне прямых струй воды и агрессивной среды.
• Штекерный треугольный разъём питания: облегчает монтаж и замену модуля без распайки проводов, упрощая техническое обслуживание и сокращая время простоя.
• Габариты 11×8.6×6.8 см и компактный корпус: малый объём облегчает интеграцию в ограниченные монтажные объёмы шкафов горелок и котлов.

Сценарии эксплуатации и преимущества

Типичные сценарии включают поджиг в автоматизированных горелочных установках, повторные циклы розжига при старте котлов, а также поддержание ионизационных цепей контроля пламени. Конфигурация с двумя выходами позволяет резервировать канал поджига или подключать два запальных электрода для ускорения воспламенения трудногорючих смесей.

• Непрерывная работа (ED 100%): подходит для установок с частыми срабатываниями системы управления и длительными интервалами между проверками.
• Защита от КЗ и термостойкий корпус: минимизируют вероятность выхода из строя при пусковых токах и повышенных температурах окружения.
• Унифицированные штекерные разъёмы: снижают сложность сервисного обслуживания и ускоряют монтажные работы.
• Компактность: упрощает ретрофит в существующие горелочные блоки без необходимости значительной переделки монтажной платы.
• Совместимость с типовыми кабелями 4 мм: облегчает подбор расходных материалов и заменяемых элементов.

Экспертное заключение

Трансформатор FIDA Compact 8/20 CM CON (TE081D) предназначен для задач, где требуется стабильное и безопасное формирование высоковольтного поджига при ограниченных монтажных условиях и повышенной частоте срабатываний. Конструкция и параметры делают его пригодным для эксплуатации в промышленных и бытовых котлах, теплогенераторах и водогрейных установках с умеренными внешними агрессивными факторами. Рекомендуется применять в системах, где важна возможность непрерывной работы и резервирование выходов высокого напряжения.
