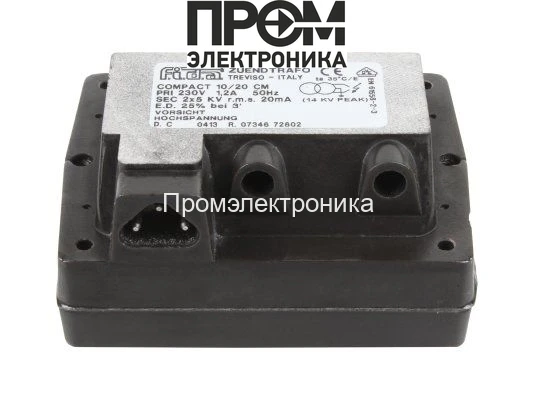

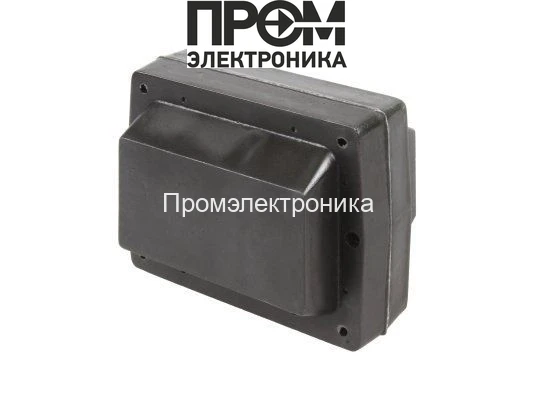

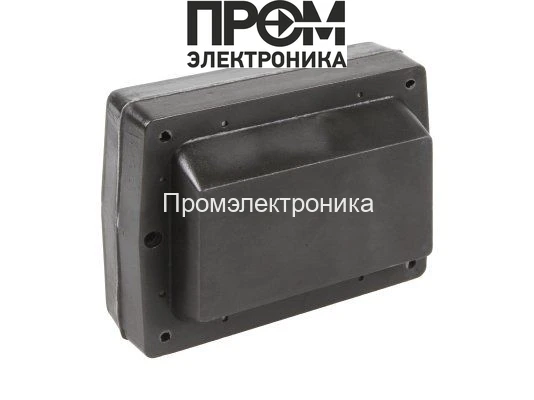

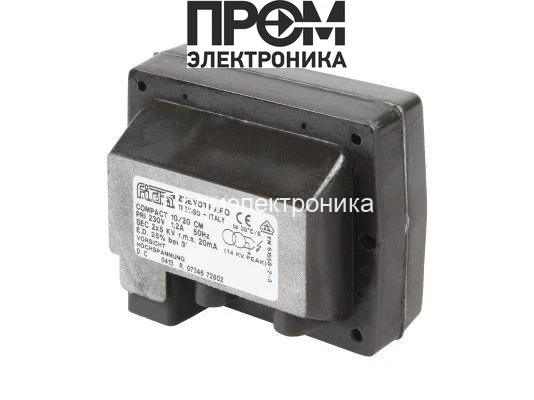

Трансформатор поджига Fida CompacT 10/20 CM 33

Трансформатор поджига Fida CompacT 10/20 CM 33 — назначение и область применения

Трансформатор поджига Fida CompacT 10/20 CM 33 — это специализированный электромеханический модуль для формирования высокого напряжения пробоя в системах газовых и жидкотопливных горелок. Относится к классу импульсных поджиговых трансформаторов с рабочим напряжением 2х5 кВ и предназначен для обеспечения устойчивого электронного разряда в искровых промежутках горелочных узлов. Применяется в промышленных и коммунально‑бытовых горелках, котельных агрегатах и системах автоматизации горения, где важна воспроизводимость искрового поджига и совместимость с модулями управления.

Конструктивные особенности и принцип работы

Устройство выполнено по типичной для серий Fida Compact схеме: сетевой вход 220 В, первичная катушка на сердечнике с оптимизированной индуктивностью, электронный разрядный узел и вторичная обмотка, формирующая высоковольтный разряд. Преобразование осуществляется посредством импульсного возбуждения первичной обмотки, управляемого драйверной схемой, которая ограничивает среднеквадратичные и пиковые значения тока первичной цепи. Это позволяет получить стабилизированный импульс высокого напряжения с амплитудой, соответствующей параметру 2х5 кВ, и выдерживать нагрузочные циклы при коэффициенте продолжительности работы ED(DU) 33%.

Физика процесса: при подаче управляющего импульса энергия накопленная в магнитном поле первичной обмотки быстро передается во вторичную, где за счёт большого числа витков формируется высокое напряжение, достаточное для пробоя зазора свечи или электродов. Ток поджига ограничен встроенной схемой до величины 20 мА вторичного и до 1.2 А первичного, что минимизирует эрозию электродов и тепловую нагрузку на источник. Штекерные разъёмы под кабели Ø4 мм обеспечивают согласованное электрическое сопротивление соединения и устойчивость импеданса при высоковольтных импульсах.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: обеспечивает достаточную амплитуду для стабильного пробоя газовоздушной смеси в зазорах горелочных электродов, критично при работе с низкими давлениями и высокими температурами среды.
• Ток поджига 20 мА: ограничение вторичного тока снижает скорость износа электродов и минимизирует тепловые потери в искровом промежутке, повышая ресурс системы поджига.
• Первичный ток 1.2 А: соответствует рабочему режиму сети 220 В и определяет требования к источнику питания и предохранительной аппаратуре; влияет на выбор предохранителей и проводки.
• Питание 220 В, 50/60 Гц: совместимость с промышленными и бытовыми сетями, допускающая подключение к стандартным линиям без дополнительных преобразователей.
• ED(DU) 33%: указывает на допустимую среднюю продолжительность включения в цикле нагрузки; при проектировании систем необходимо учитывать цикл работы, чтобы избежать термической перегрузки сердечника и полупроводниковых модулей.
• Штекерные разъёмы Ø4 мм: упрощают монтаж и техническое обслуживание, обеспечивая стабильность контактного сопротивления и механическую фиксацию при вибрациях.
• Производитель Fida, Италия: соблюдение европейских технологических стандартов и контроль качества производства влияют на воспроизводимость параметров и долговечность изделия.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в блоки горелок центрального отопления, монтаж в промышленные котлы с автоматическим поджигом, применение в системах резервного поджига, где требуется воспроизводимый искровой разряд при частых циклах запуска. При эксплуатации важно проектировать теплоотвод и обеспечивать вентиляцию для соблюдения ED(DU) 33%.

• Совместимость с управляющей электроникой: корректная работа с модулями контроля пламени и блоками управления горением.
• Стабильность импульса: обеспечивает повторяемость поджигов в широком диапазоне рабочих условий.
• Ограничение вторичного тока: снижает износ и продлевает ресурс искровых электродов.
• Простота монтажа: штекерные разъёмы сокращают время замены и диагностики.
• Поддержка стандартов: конструкция соответствует требованиям безопасности при эксплуатации в стационарных горелочных системах.

Экспертное заключение

Трансформатор Fida CompacT 10/20 CM 33 предназначен для задач с частыми циклами поджига при умеренных режимах нагрузки, где критичны воспроизводимость искрового разряда, ограничение вторичного тока и соответствие ED(DU) 33%. Рекомендуется к использованию в системах, где требуется предсказуемое поведение поджиговой цепи и согласование с электрическими характеристиками блока управления и защитной аппаратуры.
