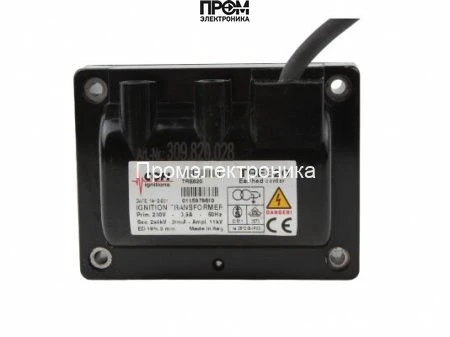

Трансформатор розжига Cofi TRE820

Трансформатор розжига Cofi TRE820 — назначение и область применения

Трансформатор розжига Cofi TRE820 — это компактный высоковольтный преобразователь для систем отопительных горелок промышленного и коммунального назначения. Устройство относится к классу электромеханических низкочастотных трансформаторов поджига и предназначено для формирования высоковольтного импульса, необходимого для образования электрической дуги между электродами и воспламенения топливовоздушной смеси в камере сгорания. Применяется в автоматизированных атмосферных и форсуночных горелках, модулях поджига газо- и жидкотопливных котлов, а также в ремонте и сервисе горелочных блоков.

Конструктивные особенности и принцип работы

По конструкции Cofi TRE820 представляет собой однофазный низкочастотный трансформатор с первичной обмоткой, рассчитанной на питающее напряжение 230 В, и вторичными обмотками, формирующими высокое напряжение порядка 2x4 кВ. Преобразование реализовано через магнитный сердечник с оптимизированным магнитопроводом для снижения гистерезисных и вихревых потерь при кратковременных импульсах поджига.

Рабочая логика: при подаче питания первичная обмотка формирует магнитный поток, который посредством трансформации индуцирует вторичное напряжение. Высоковольтные выходы выведены на два штекерных контакта диаметром Ø4 мм, предназначенных для прямого подключения кабелей поджига. Конструкция рассчитана на импульсный режим работы: коэффициент продолжительности включения ED 19% означает допустимую долю времени в пределах цикла, в течение которой возможна работа без перегрева. Ток поджига стабилизирован на уровне 20 мА, что обеспечивает формирование стабильной искры с достаточной энергетикой для воспламенения различных типов смесей.

Пластиковый корпус обеспечивает базовую механическую защиту и изоляцию высоковольтных элементов; класс пылевлагозащиты указан как IP00, что определяет необходимость установки в закрытых монтажных отсеках или шкафах с дополнительной защитой от загрязнений и влаги. Длина питающего кабеля 380 мм и стандартный силовой вход на 230 В упрощают замену в полевых условиях. Силовой потребляемый ток первичной цепи около 0,9 А, что коррелирует с номинальной мощностью и тепловыми потерями сердечника.

Ключевые технические характеристики

• Напряжение поджига 4 кВ (2x4 кВ): обеспечивает достаточный электрический потенциал для возникновения искрового промежутка на стандартных зазорах электрода, снижая требование к точной подстройке электродов при монтажных работах.
• Ток поджига 20 мА: гарантирует энергию импульса, совместимую с типовыми системами управления горелками; значение ограничено для предотвращения преждевременного износа электродов и уменьшения риска пробоя изоляции.
• Сила тока первичной цепи 0.9 А: определяет тепловую нагрузку на первичную обмотку и влияет на выбор сечения питающих проводов и предохранителей при установке.
• Продолжительность работы ED 19%: указывает на допустимый цикловой режим: при длительных включениях требуется обеспечить интервал охлаждения для предотвращения демагнетизации сердечника и перегрева обмоток.
• Класс пылевлагозащиты IP00: требует монтажа в защищённом отсеке; не предназначен для эксплуатации во влажных или запылённых помещениях без дополнительной защиты.
• Штекерные разъёмы Ø4 мм и длина кабеля 380 мм: упрощают замену и совместимость с типовыми кабелями поджига; важны для монтажных допусков по расстоянию до горелки.
• Аналог Fida CompacT 8/20 CM P: совместимость по электрическим характеристикам позволяет использовать TRE820 как замену в существующих блоках с минимальной переналадкой.

Сценарии эксплуатации и преимущества

Типовые сценарии использования: пусковые циклы котельных установок, сервисное восстановление модулей поджига при регламентных работах, интеграция в системы автоматического управления горением, где требуется надежный источник высоковольтного импульса при ограниченном времени включения.

• Простота замены: совместимость по монтажным и электрическим параметрам позволяет быстро заменить вышедший из строя модуль без перенастройки системы управления.
• Контролируемая энергия импульса: заданные параметры тока и напряжения уменьшают вероятность пробоя изоляции при нерегулярной подстройке зазоров.
• Компактность и изоляция: пластиковый корпус и стандартные штекеры облегчают установку в ограниченных пространствах монтажных шкафов.
• Эксплуатационный контроль: знание ED и тепловых характеристик позволяет интегрировать трансформатор в сценарии с заданными интервалами включения для продления срока службы.

Экспертное заключение

По конструкции и электрическим параметрам Cofi TRE820 предназначен для модульной работы в составе горелочных блоков с перемежающимся циклом поджига. Модель подходит для задач пускового поджига при частом ступенчатом управлении мощностью, при условии установки в защищённом корпусе и соблюдения требований по ED 19%. Для крупных непрерывно работающих горелок требуются трансформаторы с более высоким ED или активным охлаждением. В случае замены важно сопоставить напряжение, ток поджига, ED и тип штекеров для обеспечения совместимости и сохранения эксплуатационной безопасности.
