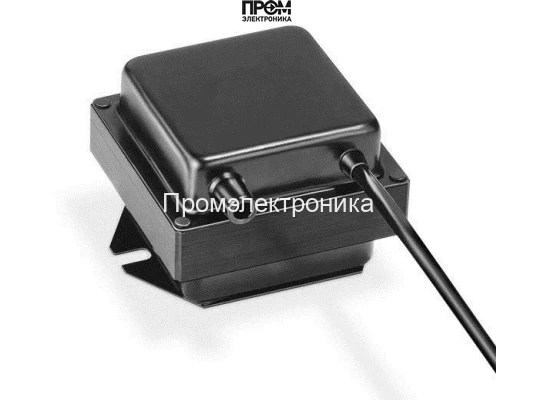

Трансформатор розжига Kromschroder TZI 7,5-20/33R

Трансформатор розжига Kromschroder TZI 7,5-20/33R — назначение

Это высоковольтный модуль розжига промышленного газового оборудовани¤ класса трансформаторов поджига. Предназначен для повышения входного напряжения до образования импульса разрядной искры и инициирования воспламенения горючего в горелочных узлах. Основная функция — формирование надежного высоковольтного импульса с параметрами, определяющими энергию искрового разряда и повторяемость розжига.

Конструктивные особенности и принцип работы

Устройство реализовано как понижающе-повышающий трансформатор с разделенными первичной и вторичной обмотками, выполненными с учетом изоляционных зазоров для напряжения до 7,5 кВ на вторичной. На первичной стороне трансформатора предусмотрен рабочий ток порядка 1,8 А, который при управляющем импульсе преобразуется в высоковольтный вторичный импульс порядка 20 мА тока поджига. Энергетическая составляющая импульса зависит от вторичного напряжения, тока и длительности импульса — эти характеристики определяют способность преодолевать пробивные условия в камере сгорания и формировать стабильное воспламенение.

Изоляция высокого напряжения выполнена с учетом электрического пробоя и минимизации утечек через корпус и кабельные выводы. Компактный корпус и монтажная пластина обеспечивают фиксированную позицию и тепловой контакт с монтажной плоскостью. Ориентация корпуса — горизонтальная или с выводами вниз — учитывается для снижения механического напряжения на выводах и обеспечения натяжения кабеля питания длиной 410 мм.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: формирует достаточную разностную напряженность для пробоя межэлектродного промежутка в камерах сгорания стандартного типа; влияет на требуемую длину зазора и энергию искры.
• Ток поджига 20 мА: определяет скорость заряда искровой плазмы и минимальную энергию разряда; сочетание с напряжением определяет мощность импульса.
• Первичный ток 1,8 А: влияет на нагрузку источника питания и требования к предохранителям/цепям защиты; важен при расчете потерь и нагрева.
• Продолжительность работы ED 33 %: означает, что длительность включения в цикле не превышает одной трети времени; критично для теплового расчета и выбора режима эксплуатации, требует учета интервалов охлаждения.
• Класс пылевлагозащиты IP20: защита от доступа к опасным частям и ограниченная защита от твердых частиц; не предназначен для наружной эксплуатации без дополнительной оболочки.
• Габариты 11×7.3×41 см и масса 2,19 кг: влияют на выбор монтажного места, емкость монтажной панели и механическую фиксацию.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: управляющий модуль посылает команду розжига, первичная обмотка проходит ток, трансформатор формирует вторичный импульс 7,5 кВ / 20 мА, искра воспламеняет горючую смесь. После успешного поджига управление переходит в рабочий режим горелки. Временные интервалы работы следует согласовывать с параметром ED 33 % для предотвращения перегрева.

• Компактность и фиксирующая пластина — облегчает интеграцию в распределительные шкафы и на монтажные панели.
• Конструкция с повышенной изоляцией — снижает вероятность поверхностных утечек при повышенной влажности внутри шкафа.
• Гибкая ориентация монтажа — упрощает прокладку кабелей и обслуживание.
• Физические параметры позволяют точнее рассчитывать тепловой режим и средства защиты в цепи питания.

Экспертное заключение

Трансформатор ориентирован на применение в стационарных горелочных установках и распределительных шкафах, где требуются повторяемые высоковольтные импульсы для инициирования горения при ограниченном цикле работы. Рекомендуется использовать в системах с предусмотренной периферией защиты и охлаждения, учитывая ED 33 % и требования к изоляции. Модель подходит для задач с прерывистым розжигом и средними нагрузками в промышленных газовых установках.
