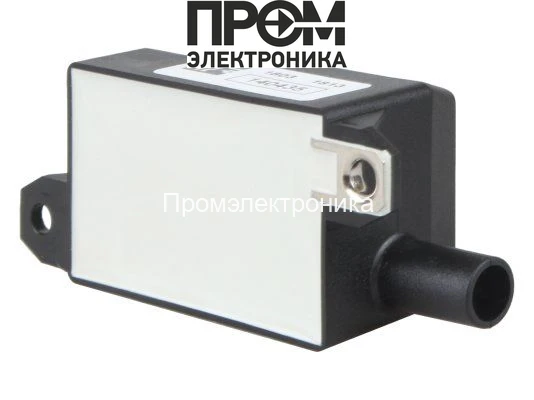

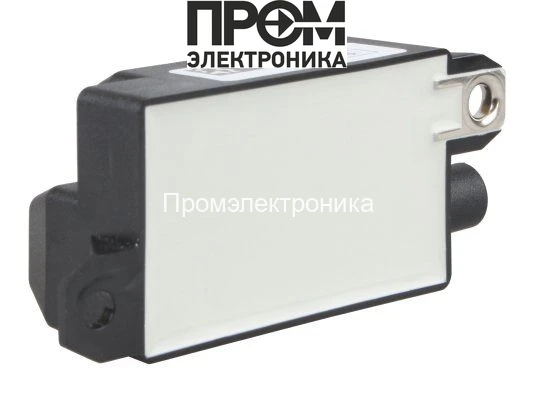

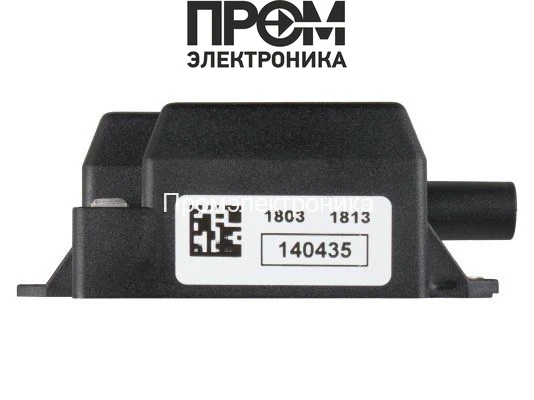

Трансформатор поджига Satronic / Honeywell ZT 870

Трансформатор поджига Satronic / Honeywell ZT 870 — назначение и область применения

Трансформатор поджига Satronic / Honeywell ZT 870 — это высоковольтный модуль розжига для промышленных и коммунально-бытовых горелочных узлов. Устройство предназначено для преобразования сетевого переменного напряжения в импульсное высокое напряжение порядка 16 кВ, необходимое для инициирования искрового разряда на электроде поджига и стабильного воспламенения топливной смеси. Типичные области применения: атмосферные и напорные газовые и жидкотопливные горелки, котельные установки малой и средней мощности, автоматизированные системы розжига в промышленности.

Конструктивные особенности и принцип работы

Конструкция трансформатора выполнена по классической схеме высоковольтного импульсного трансформатора с отдельной первичной обмоткой для питания от сети 220–240 В и вторичной обмоткой, намотанной многослойной технологией на изоляторе, обеспечивающей выходное напряжение 1×16 кВ. Внутренние решения учитывают требования к электрической прочности и частотной характеристике импульса: сердечник и обмотки оптимизированы для минимизации длительных токовых перегрузок, что позволяет гарантировать заявленный цикл работы с коэффициентом включения ED = 50%.

Принцип формирования искрового напряжения основан на накоплении заряда в выходной обмотке и его быстром переключении в нагрузку через высоковольтный вывод. Параметры первичного тока (0.2 A) и токова характеристика вторичной цепи (пусковой 17 mA) согласованы с типичными элеваторами газовых смесей и конструкциями электродов. Электрическое соединение реализовано через штекерные разъемы стандарта Ø4 мм для кабеля поджига и 2-полюсный разъем питания с отдельным выводом заземления, что упрощает монтаж и снижает переходные сопротивления в контактах.

Ключевые технические характеристики

• Выходное напряжение — 1×16 кВ: обеспечивает достаточную потенциальную разность для формирования устойчивого искрового разряда при стандартных зазорах электрода 1–3 мм; влияет на надежность поджига при изменении состава топливовоздушной смеси.
• Питающее напряжение 220–240 В: совместимость с общепромышленной сетью; позволяет интегрировать модуль в существующие панорамы управления без дополнительного понижающего оборудования.
• Первичный ток 0.2 A: определяет тепловую нагрузку на первичную обмотку и степень нагрева при длительной работе; в сочетании с ED=50% обеспечивает допустимую температуру обмоток в циклическом режиме.
• Ток поджига 17 mA: рабочий ток искрового разряда, влияющий на энергию импульса и вероятность воспламенения при экстремально бедной или загрязнённой смеси.
• ED (DU) 50%: спецификация допускает пульсирующий режим работы с равными интервалами включения/выключения; важна при циклах розжига более короткой продолжительности и при частых перезапусках.
• Штекер Ø4 мм и 2-полюсный разъем питания: стандартизированные интерфейсы для быстрого обслуживания и замены без пайки; уменьшают время восстановления работоспособности при эксплуатации.
• Класс защиты IP40 (в маркировке корпуса): ограничение проникновения твердых частиц >1 мм; требует установки в защищенном от прямого попадания влаги люке или кожухе в соответствии с местными требованиями по монтажу.

Сценарии эксплуатации и преимущества

Как работает в полевых условиях: при подаче питания на первичную обмотку модуль формирует импульсы высоковольтного напряжения, которые передаются по кабелю Ø4 мм к электроду поджига. Искра возникает в зазоре между электродом и массой горелки, инициируя воспламенение топливовоздушной смеси. При непрерывной эксплуатации с частыми циклами розжига коэффициент ED 50% предотвращает перегрев обмоток и продлевает ресурс. Для чего нужен: модуль предназначен для обеспечения надежного и воспроизводимого инициирования розжига в автоматических системах управления горением и последовательности старта котельного оборудования.

• Устойчивость к циклонагрузкам: рассчитан на многократные циклы включения/выключения при рабочих температурах окружающей среды в пределах типичных монтажных условий.
• Простота интеграции: стандартные штекерные интерфейсы сокращают время монтажа и диагностики.
• Совместимость с серией Honeywell ZT: облегчает замену в существующих установках без переналадки системы управления.
• Конструктивная надежность: минимальное количество подвижных соединений и стабилизированная намотка вторичной обмотки повышают срок службы при правильной эксплуатации.

Экспертное заключение

Трансформатор поджига Satronic / Honeywell ZT 870 соответствует классическому техническому решению для форсированного искрового розжига в горелочных системах с регулярными циклами старта. При расчёте систем розжига необходимо учитывать ED 50%, номинальные токи и требования по заземлению. Модель подходит для модульного применения в котельных установках и промышленных горелках средней мощности, где требуются воспроизводимость искрового импульса и стандартизированные электрические интерфейсы.
