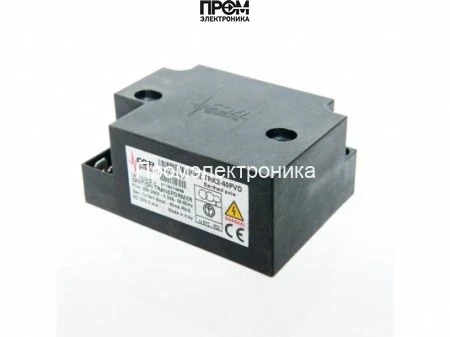

Трансформатор розжига Cofi TRK2-40PVD

Трансформатор розжига Cofi TRK2-40PVD — назначение и область применения

Трансформатор розжига Cofi TRK2-40PVD — электроаппарат низковольтной сети, предназначенный для формирования высоковольтных импульсов розжига в газовых и жидкотопливных горелочных устройствах промышленного и коммерческого класса. Это классическая индуктивная схема преобразования сети 230 В в импульсное выходное напряжение порядка 15 кВ с ограничением тока розжига до 40 мА, обеспечивающая стабильное воспламенение топливовоздушной смеси в камерах сгорания. Устройство применяется в котлах, горелках и системах автоматического поджига, где требуются компактность, совместимость со штекерными разъемами и заявленный рабочий цикл.

Конструктивные особенности и принцип работы

Конструкция основана на магнитном трансформаторе с жестко заданной первичной обмоткой и высоковольтной вторичной. В первичной цепи реализована схема питания от сети 230 В с фильтрацией и ограничением пусковых токов. Вторичная обмотка выполнена многометровым высоковольтным проводом, изолированным с применением термостойких и износостойких материалов, что обеспечивает заявленный выход 15 кВ при токе ограничении 40 мА.

Принцип работы: при подаче питания первичная обмотка создаёт магнитный поток в сердечнике; при коммутации и в установившемся режиме на вторичной обмотке формируется высокий потенциал. Для обеспечения короткого импульса и защиты используются естественные индуктивные и паразитные емкостные элементы, а также внутреннее сопротивление обмотки, ограничивающее ток. Такая архитектура соответствует индустриальным стандартам розжига, где важны энерговооружённость импульса и электрическая изоляция до корпуса.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: формирует достаточный потенциал для искрового пробоя зазора электрод–электрод или электрод–масса при рабочем зазоре типичного поджига; влияет на устойчивость розжига при изменениях состава смеси и влажности.
• Ток поджига 40 мА: ограничивает энергию импульса, предотвращая лавинное разрушение контактных элементов и электродов, снижает риск образования дуги постоянного тока.
• Мощность 65 Вт: определяет тепловой режим и суммарную потребляемую энергию при стандартной длительности включения; влияет на выбор монтажного места с учётом отвода тепла.
• ED 33% за 3 минуты: указывает допустимый цикл нагрузки — 33% в периоде 3 минуты, то есть 1 минута включения/2 минуты паузы; критично учитывать при проектировании последовательных включений и автоматических циклов розжига.
• Сила тока 0.3 А (первичная): задаёт требования к предохранителям и коммутационной аппаратуре на стороне питания.
• Класс пылевлагозащиты IP00: прибор не имеет специальной защиты от пыли и влаги; требует монтаж в защищённых от агрессивной среды отсеках и соблюдения правил КД.
• Штекерные разъёмы Ø4 мм: упрощают подключение кабелей поджига и питания, уменьшают время монтажа и вероятность неправильной обжимки проводов.
• Масса 0.3 кг и компактные габариты: облегчают размещение в ограниченном пространстве монтажных отсеков и позволяют использовать стандартные крепления в горелочных блоках.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен: устройство генерирует серийные высоковольтные импульсы для инициирования электрического разряда на поджигающем электроде, что приводит к мгновенному воспламенению топливовоздушной смеси. Применение типично для модульных котлов, атмосферных и наддувных горелок с автоматикой управления смесью и системой контроля пламени.

• Инсталляция в котельных с частыми циклами включения/выключения при соблюдении рабочего цикла ED 33%.
• Замена устаревших трансформаторов в блоках розжига с сохранением штекерного интерфейса Ø4 мм.
• Использование в системах с высокими требованиями к воспроизводимости искрового промежутка и стабильности импульса при изменении давления и влажности.

• Надёжность архитектуры трансформатора: минимальное количество активных компонентов снижает вероятность отказа при эксплуатационном старении.
• Совместимость с типовыми горелочными интерфейсами: облегчает интеграцию и обслуживание.
• Тепловой режим и ограничение тока: продиктованы безопасной эксплуатацией и предотвращением термического разрушения магнитопровода.
• Компактность и масса: позволяют устанавливать устройство внутри кожухов с ограниченным объёмом.

Экспертное заключение

По совокупности параметров Cofi TRK2-40PVD соответствует классу трансформаторов розжига для коммерческих котлов и горелок с периодическими циклами работы и требованием к воспламенению через искровой поджиг. Модель подходит для систем, где критичны стабильность импульса 15 кВ, ограничение тока до 40 мА и соблюдение рабочего цикла ED 33%. При проектировании системы следует предусмотреть монтаж в герметичном отсеке или шкафу из‑за отсутствия защиты IP и обеспечить вентиляцию для отвода тепла при частых циклах включения.
