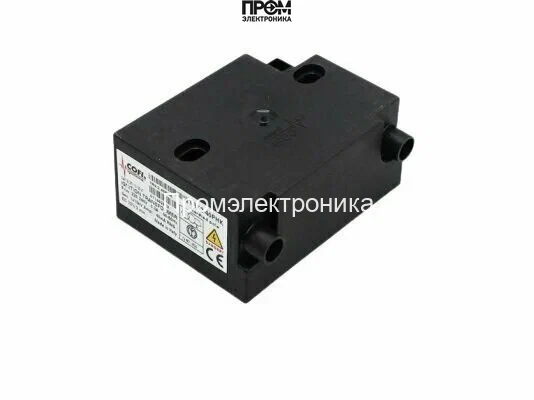

Трансформатор розжига Cofi TRK2-40PHK

Полное техническое наименование и назначение

Трансформатор розжига Cofi TRK2-40PHK — специализированный высоковольтный трансформатор для подачи импульсного высокого напряжения на электрод запальной системы горелок. Относится к классу разрядных трансформаторов розжига с применением в промышленных и коммерческих горелочных агрегатах. Основная функция — формирование стабильного импульсного высокого напряжения 15 кВ для инициации электрического разряда в запальной камере при запуске топливной системы.

Конструктивные особенности и принцип работы

Конструкция основана на двухобмоточном трансформаторе с высоковольтной вторичной обмоткой, намотанной тонким изолированным проводом на сердечнике с низкими магнитными потерями. Первичная обмотка рассчитана на сеть 220–240 В, 50/60 Гц; при подаче питающего напряжения в первичной цепи формируется магнитный поток в сердечнике, который индуцирует повышенное напряжение во вторичной обмотке по закону трансформации.

Для получения коротких, высоковольтных импульсов применяется схема прерывистого возбуждения: трансформатор работает в режиме с длительностью включения ED 33%, что обеспечивает допустимый тепловой режим при заданной плотности тока. Ограничение длительности включения снижает среднее тепловыделение в обмотках и сердечнике, что критично для сохранения адгезии эпоксидной изоляции и предотвращения деградации диэлектрика.

Изоляция выполнена с применением эпоксидной заливки, обеспечивающей классическую барьерную защиту от межвитковых пробоев и влаги. Наличие заземленного полюса снижает потенциал корпуса относительно земли и упрощает заземляющие контуры в шкафу горелки. Высоковольтный выход рассчитан на подключение посредством штекерного разъема Ø4 мм, обеспечивающего минимальный паразитный зазор и стабильную передачу импульса к электродам поджига.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает достаточную электрическую прочность для формирования устойчивого искрового промежутка в условиях переменного состава топлива и загрязнений электродов; влияет на длину и энергию искры при заданной емкости цепи.
• Вход 220–240 В, 50/60 Гц: совместимость с сетями питания общепромышленного стандарта позволяет использовать трансформатор в разных регионах без дополнительных преобразований.
• Продолжительность работы ED 33%: ограничивает рабочий цикл для управления тепловым балансом; при непрерывных циклах розжига требуется обеспечение интервалов охлаждения для сохранения ресурсных характеристик.
• Ток поджига 40 мА: определяет амплитуду искрового тока и влияет на вероятность пробоя искрового зазора при загрязнении и коррозии; выбранный уровень обеспечивает баланс между энергией разряда и износом электродов.
• Сила тока первичной обмотки 0.3 А: указывает на нагрузку сети и требования к предохранительной аппаратуре в цепи питания.
• Защита от короткого замыкания: реализована на входной стороне для предотвращения повреждения обмоток при аварийных утечках; сокращает риск термического разрушения изоляции.
• Класс IP 00: отсутствие защитного корпуса от внешней пыли и влаги — требует монтаж в защищённых от загрязнений отсеках агрегата или обеспечение дополнительной герметизации на уровне конструкции горелки.
• Штекерные соединения Ø4 мм: обеспечивает стандартизированное подключение высоковольтного кабеля с минимальными контактными потерями и стабильной механической фиксацией.

Сценарии эксплуатации и преимущества

Типичные сценарии: запуск атмосферных и наддувных горелок в котельных, промышленных сушильных и технологических установках, где требуется надежный и быстрый розжиг при циклической работе. Модель уместна в установках с ограниченным монтажным пространством и там, где важно простое штекерное подключение к запальной проводке.

• Управление тепловой нагрузкой: ED 33% позволяет применять трансформатор в прерывистых режимах с высокой частотой запусков при соблюдении интервалов охлаждения.
• Эпоксидная изоляция: повышенная устойчивость к вибрации и локальным перепадам температуры, уменьшение риска трещинообразования диэлектрика при механических и термических циклах.
• Заземлённый полюс и защита КЗ: упрощают интеграцию в существующие электрические схемы и повышают электробезопасность при штатных и аварийных режимах.
• Компактность и монтаж в любом положении: расширяет варианты установки в ограниченных пространствах шкафов управления и горелочных блоков.

Экспертное заключение

Трансформатор Cofi TRK2-40PHK подходит для задач циклического розжига с требованием к формированию импульсного напряжения порядка 15 кВ при ограниченном монтажном объёме. Конструктивные решения — вторичная высоковольтная намотка, эпоксидная заливка и прерывистый режим работы — указывают на ориентированность на долговременную эксплуатацию при соблюдении режима ED. В условиях повышенной запылённости или влаги необходима организация защитного отсека или дополнительная герметизация ввиду класса IP 00. Для интеграции в систему управления рекомендовано учитывать потребляемый первичный ток 0.3 А и предусмотреть защитные элементы согласно стандартам электрической безопасности.
