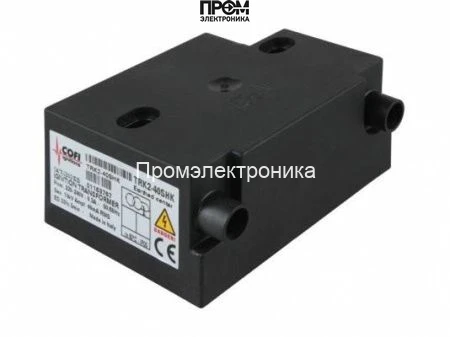

Трансформатор розжига Cofi TRK2-40SHK

Трансформатор розжига Cofi TRK2-40SHK — назначение и область применения

Трансформатор розжига Cofi TRK2-40SHK — электромагнитный преобразователь для формирования импульсов высокого напряжения, необходимых для инициирования электрической искры в горелочных и котельных системах. Класс прибора — модуль поджига для промышленных и коммунально-бытовых котлов; сфера применения — горелочные устройства и автоматические системы розжига топлива.

Конструктивные особенности и принцип работы

Устройство реализовано как пониженно-повышающий трансформатор с первичной обмоткой, рассчитанной на сетевой или управляющий ток, и вторичной обмоткой с большим числом витков для получения высокого напряжения. Принцип работы базируется на трансформаторном преобразовании: при протекании импульса тока через первичную обмотку в стальном магнитопроводе индуцируется магнитный поток, который посредством индуктивной связи вызывает напряжение на вторичной обмотке пропорциональное отношению витков.

Для генерации коротких высоковольтных импульсов в условиях розжига используются конструктивные меры по ограничению паразитных явлений: минимизация рассеянной индуктивности, управление собственными паразитными емкостями и применение изоляционных материалов, выдерживающих величины до 15 кВ. Ограничение длительности включения и теплового нагрева реализовано через параметр рабочего режима ED 33%, что указывает на рекомендуемую цикличность нагрузки для обеспечения температурного баланса и долговечности изоляции.

Искра формируется, когда вторичное напряжение превышает критическое значение пробоя газового зазора и условий поверхности электродов (влияние давления, состава среды и расстояния между контактами — соотношение описываемое законом Паскена). Для обеспечения требуемого тока розжига трансформатор обеспечивает ток поджига 40 мА, что определяет энергию импульса и длительность восстановления искрового зазора.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает электрическое поле, достаточное для пробоя типичных искровых промежутков в горелочных камерах с учетом стандартных зазоров и атмосферных условий; напрямую влияет на вероятность успешного розжига при загрязнённых или влажных условиях.
• Ток поджига 40 мА: определяет энергию импульса и скорость формирования стабильной искры; баланс между током и напряжением влияет на износ электродов и требования к системе контроля пламени.
• Мощность 65 Вт и сила тока 0.3 А: указывают на электрическую нагрузку первичной цепи и тепловой режим; при цикле ED 33% необходимость учета теплоотвода и интервалов простоя для предотвращения перегрева изоляции.
• ED 33% (продолжительность работы): задаёт допустимую длительность включения в цикле — критично при проектировании схем управления и защитных алгоритмов.
• IP 00: отсутствие специальной пылевлагозащиты требует установки в закрытых, сухих отсеках котла или в рамках корпуса с подходящей степенью защиты.
• Штекерные разъёмы Ø4 мм: совместимы с типовыми высоковольтными кабелями и обеспечивают простоту замены и обслуживания без дополнительной доработки интерфейсов.
• Вес 0.3 кг и конструкция: компактность облегчает интеграцию в ограниченные монтажные пространства и снижает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Типовые сценарии: автоматический поджиг в промышленных и коммунальных котлах, резервный поджиг в системах с частыми циклическими старта/стопа, применение в модернизированных горелочных блоках с модульным управлением.

• Совместимость с горелками: подходит для систем, где требуются высоковольтные импульсы порядка 15 кВ и токи розжига до 40 мА.
• Управление тепловым режимом: указанный ED 33% позволяет прогнозировать интервалы работы и проектировать охлаждение и логику повторного включения.
• Монтаж и обслуживание: стандартные Ø4 мм разъёмы упрощают замену и диагностику в полевых условиях.
• Соответствие стандартам: конструкция и изоляционные материалы рассчитаны на эксплуатацию в соответствии с общими европейскими требованиями электробезопасности для силовой электроники в котельном оборудовании.

Экспертное заключение

Трансформатор розжига Cofi TRK2-40SHK целесообразен в системах, где требуются стабильные высоковольтные импульсы порядка 15 кВ при ограничении по току до 40 мА и циклической нагрузке с ED около 33%. Рекомендуется устанавливать в защищённых от влаги отсеках. При проектировании системы розжига учитывать характеристики вторичной обмотки, импеданс цепи и условия пробоя искрового промежутка (расстояние, давление, состав газа) для прогнозируемой работоспособности и минимизации износа электродов.
