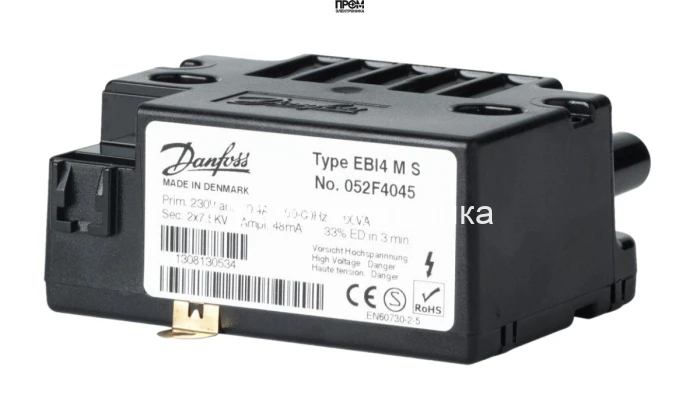

Трансформатор розжига Danfoss EBI4 M S 052F4045

Трансформатор розжига Danfoss EBI4 M S 052F4045 — назначение и область применения

Данный документ описывает устройство класса трансформаторов поджига Danfoss EBI4 M S 052F4045, предназначенное для формирования высокого напряжения искрообразования в газовых и дизельных горелочных агрегатах. Основная функция — генерация импульсного высокого напряжения для поджига электрода при включении горелки; устройство рассчитано на работу в промышленных и коммунально-бытовых отопительных системах, котельных и горелочных блоках с циклическим запуском.

Конструктивные особенности и принцип работы

Трансформатор выполнен по схеме импульсного повышающего трансформатора с первичной обмоткой, питаемой от сети 230 В, и вторичной обмоткой, обеспечивающей высоковольтные импульсы. Внутренний сердечник и обмотки сконструированы с учётом теплового режима и коэффициента запаса изоляции по стандартам IEC. Принцип работы: при подаче питания первичная обмотка формирует магнитный поток в сердечнике; в момент коммутационного перехода через управляющую электронику или механический контакт возникает быстрый скачок dI/dt, переводящий вторичную обмотку в режим формирования импульса высокого напряжения. В результате на выводах вторичной обмотки формируются импульсы порядка 2×7.5кВ, достаточные для пробоя межэлектродного промежутка и образования искры.

Конструкция предусматривает штекерные разъёмы Ø4 мм для кабелей поджига и стандартный сетевой ввод 230 В, что упрощает монтаж и снижает вероятность ошибок при подключении. Внешнее кольцевое заземление реализовано для снижения потенциала корпуса относительно земли и уменьшения уровня наведённых помех, влияющих на стабильность искрообразования. Обмотки рассчитаны на импульсный режим с рабочим циклом ED 33%, что определяет допустимую частоту включений и суммарную тепловую нагрузку на обмотки.

Ключевые технические характеристики

• Выходное напряжение поджига 2×7.5 кВ: обеспечивает достаточную пробивную способность для стандартных электродов и промежутков, уменьшает потребность в сверхмощных коммутациях на источнике питания.
• Ток поджига 48 мА: формирует стабильную искру при типичных емкостно-индуктивных нагрузках горелочных трактов; значение балансирует между энерговооружённостью искры и допустимым нагревом вторичной обмотки.
• Мощность 90 Вт: ограничивает суммарную тепловую генерацию внутри корпуса и вместе с ED 33% диктует режимы длительной и циклической работы.
• Продолжительность работы ED 33%: означает, что в цикле 100 единиц времени трансформатор может находиться в активном режиме не более 33 единиц; важно планировать интервалы остывания при частых включениях.
• Сила тока первичной обмотки 0.4 А: определяет требования к сетевому кабелю и автоматике защиты; при пусковых импульсах ток кратковременно может превышать номинал, поэтому необходима селективность по типу предохранителей.
• Кабель 180 мм и штекерные разъёмы Ø4 мм: влияют на монтажную гибкость и электрическое сопротивление соединений; короткий кабель уменьшает ёмкостные потери и уровень наводок.
• Внешнее кольцевое заземление: повышает электробезопасность и снижает уровень ЭМП вокруг горелочного узла, облегчая соответствие нормам электромагнитной совместимости.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при команде автоматики на запуск горелки модуль подаёт питание на первичную обмотку; через предусмотренные интерфейсы выполняется синхронная подача импульсов высокого напряжения на электрод поджига; искра инициирует воспламенение топлива, после чего модуль отключается или переходит в режим ожидания.

• Монтаж в компактных горелочных камерах благодаря штекерным соединителям и короткому кабелю.
• Повышенная безопасность за счёт кольцевого заземления и соответствия эксплуатационным стандартам для импульсных трансформаторов.
• Пределы по ED и мощности позволяют прогнозировать тепловой режим при пиковых циклах запуска.
• Унификация с серией Danfoss EBI облегчает замену и сервис благодаря совместимым габаритам и электрическим интерфейсам.
• Устойчивость к наведённым помехам в системах с большим количеством силового оборудования при правильном заземлении и экранировании.

Экспертное заключение

Трансформатор Danfoss EBI4 M S 052F4045 целесообразен для систем с циклическими пусками и умеренной частотой включений, где критичны предсказуемость теплового режима и защищённость от наведённых помех. При нагрузках, соответствующих характеристикам 2×7.5 кВ, 48 мА, 90 Вт, ED 33%, изделие обеспечивает стабильное и контролируемое искрообразование. Рекомендуется предусматривать схемы термической защиты и корректную коммутацию первичной цепи для соблюдения условий долговременной надёжности.
