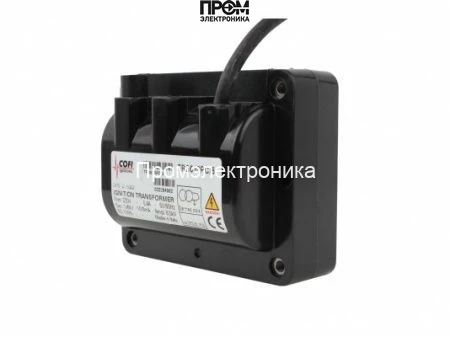

Трансформатор розжига Cofi TRS610PC/5

Трансформатор розжига Cofi TRS610PC/5 — техническое назначение

Трансформатор розжига Cofi TRS610PC/5 — это пассивный электромагнитный аппарат класса высоковольтных импульсных трансформаторов, предназначенный для формирования стабильного высоковольтного импульса зажигания в горелочных узлах. Применяется в промышленных и коммерческих горелках для поджига жидкого и газообразного топлива. Основная функция — создание повторяющихся импульсов высокого напряжения для пробоя воздушного промежутка и инициации искрового разряда на электроде поджига.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме с первичной обмоткой на сеть 220 В и двухсекционной вторичной системой, формирующей выходные импульсы порядка 2×6,5 кВ (в маркировке указан номинал 6 кВ). Конструкция включает магнитопровод с ферромагнитным сердечником, расположенным в пластиковом корпусе, и изолированные обмотки, оптимизированные для высоковольтных кратковременных переходных процессов.

При подаче сетевого напряжения поток в первичной обмотке наводит во вторичных обмотках импульс высокого напряжения. Форма и напряжённость импульса зависят от индуктивности, коэффициента трансформации и параметров нагрузки (электродной воздушной щели, сопротивления кабелей и заземления). Для стабильного пробоя используется принцип повышения напряжения до значения, превышающего локальный пробойный потенциал воздушного промежутка с учётом влияния влажности и давления (Paschen). Надёжная изоляция и высокая диэлектрическая прочность вторичных проводников минимизируют утечки и поверхностные разряды.

Корпус из ударопрочного пластика обеспечивает механическую защиту, а заземлённый полюс уменьшает эффект наводок и снижает риск возникновения опасных потенциалов в случае повреждения изоляции. Штекерные разъёмы Ø6.3 мм упрощают подключение кабелей поджига. Заявленная долговременная продолжительность работы — ED 100%, что указывает на способность аппарата работать в режимах с непрерывными циклами поджига без ограничений по длительности включения при номинальных температурных условиях.

Ключевые технические характеристики

• Входное напряжение 220 В: обеспечивает совместимость с промышленной однофазной сетью; стабилизация первичного тока предопределяет амплитуду вторичного импульса.
• Выход 2×6,5 кВ / номинально 6 кВ: формирует достаточную электрическую прочность для пробоя стандартных искровых щелей в горелочных камерах; влияет на минимальную ширину щели и располагаемую длину искрового канала.
• Ток поджига 10 / 8 мА: определяет энергию импульса и длительность искрового взаимодействия, влияет на устойчивость зажигания при сменных газовых смесях.
• Сила тока 0.4 А: значение первичного тока при номинальной загрузке; влияет на тепловой режим и требования к питающему кабелю.
• ED 100%: допускает длительную эксплуатацию без циклических ограничений, важно для непрерывных процессов и систем с частыми повторными поджигами.
• Класс пылевлагозащиты IP00: отсутствие специальной защиты от пыли и влаги; требует размещения в защищённом от загрязнений и конденсата исполнении или дополнительной оболочке.
• Штекерные разъёмы Ø6.3 мм: стандартизированное соединение, упрощающее замену кабелей и техническое обслуживание.
• Габариты 8×4.2×10.6 см, масса 0.26 кг: компактность облегчает интеграцию в ограниченные монтажные ниши горелочных блоков.

Сценарии эксплуатации и преимущества

Применение оправдано в стационарных отопительных и технологических агрегатах: промышленные котлы, теплогенераторы, сушильные установки, а также в сервисных блоках отопительного оборудования. Подходит для систем с частыми циклами поджига и непрерывной эксплуатацией благодаря ED 100%.

• Интеграция в модульные горелочные блоки: компактный корпус и стандартные разъёмы упрощают замену и ремонт.
• Стабильный высоковольтный импульс: снижает вероятность пропусков поджига при изменении состава топлива или давления.
• Заземлённый полюс: повышает безопасность и снижает помехи в прилегающей электронике.
• Италия — страна изготовления: соответствует распространённым европейским технологиям обмотки и изоляции.

Экспертное заключение

С технической точки зрения Cofi TRS610PC/5 подходит для систем, где требуется компактный, непрерывно работающий импульсный трансформатор с выходным напряжением порядка 6 кВ и стабильным током поджига. Рекомендуется использовать его в защищённых от влаги корпусах узлах с учётом класса IP00 и в сочетании с контроллерами зажигания, обеспечивающими корректную синхронизацию импульсов и мониторинг параметров первичной цепи.
