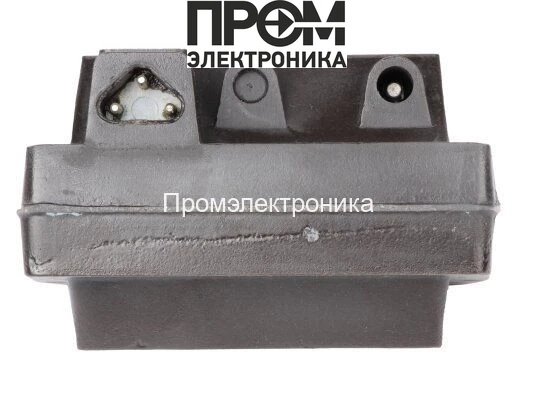

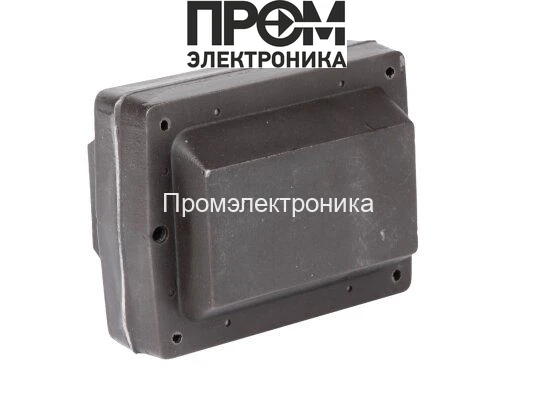

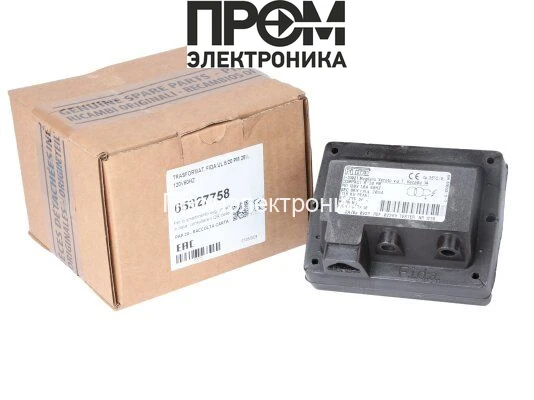

Трансформатор розжига Elco, 65327758

Трансформатор розжига Elco 65327758 — назначение и область применения

Данный документ посвящён техническому описанию трансформатора розжига Elco, артикул 65327758. Это классический компактный высоковольтный модуль для систем поджига атмосферных и закрытых горелочных установок, предназначенный для генерации управляющей искры и обеспечения повторяемого воспламенения топлива. Основная функция устройства — формирование высоковольтного импульса для пробоя межэлектродного зазора в системах отопления и котельных агрегатах.

Конструктивные особенности и принцип работы

По конструктивной схемe трансформатор представляет собой силовой понижающе-повышающий элемент с ферритовым или ламинированным сердечником и вторичной обмоткой, выполненной для работы в режиме высоковольтных импульсов. На вход подаётся сетевое напряжение 50/60 Гц, которое через первичную обмотку и узел управления формируется в серию импульсов с характеристиками, рассчитанными на пробой электродного зазора при напряжении поджига 8 кВ.

Генерируемый импульс ограничен по энергии и по длительности для соответствия заявленному рабочему циклу ED 25%. Такой режим обозначает коэффициент заполнения импульса относительно периода работы и указывает на тепловые и электрические ограничения по нагреву обмоток и изоляции. Важный параметр — ток поджига 20 мА, он определяет минимальную проводимость канала искры и энергию, передаваемую в газовый промежуток. Номинальная сила тока первичной обмотки порядка 1.6 А отражает рабочую нагрузку на питающую сеть и влияет на выбор предохранителей и элементов управления.

Частота сети 60 Гц указывает на совместимость трансформатора с типовыми источниками питания в регионах с таким стандартом. Устройство рассчитано на эксплуатацию в составе схем поджига с механическими или электронными прерывателями, ограничителями и системами обратной связи. Изоляционные материалы и конструктивная компоновка ориентированы на обеспечение электрической прочности при пиковых 8 кВ и на рассеивание тепла при заявленном цикле работы; масса около 3 кг соответствует применению массивных жил и эффективной теплоёмкой конструкции.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает электрическое поле, достаточное для пробоя стандартного межэлектродного зазора в горелочных камерах; определяет требуемую длину и материал электродов, а также требования к заземлению и изоляции путей утечки.
• Ток поджига 20 мА: ограничивает энергию искры и влияет на минимальную стабильность разряда; в сочетании с напряжением формирует энергию импульса, ключевую для воспламенения газовой смеси при различных давлениях и составах топлива.
• Сила тока 1.6 А (первичная): даёт представление о нагрузке на питающую цепь и потере мощности в первичной цепи; важно при расчёте токовых защит и коммутационной аппаратуры.
• Продолжительность работы ED 25%: указывает допустимый рабочий режим без превышения теплового баланса; при длительной непрерывной эксплуатации требуется система охлаждения или ограничение частоты включений.
• Частота 60 Гц: совместимость с сетями переменного тока; влияет на конструкцию магнитопровода и требования к демпфированию паразитных резонансов.
• Масса 3 кг: указывает на конструктивную прочность и объём изоляционных материалов; облегчает расчёт виброустойчивости и монтажа в корпусах котлов.
• Указание 8/20 PM 25% UL: трактуется как соответствие промышленным тестам помехоустойчивости и сертификатам безопасности; влияет на выбор упаковки и условия хранения.

Сценарии эксплуатации и преимущества

Трансформатор применяется в следующих реальных сценариях: автоматический поджиг горелок при запуске котла, повторный поджиг в режимах модуляции мощности, резервные системы розжига в промышленных котельных, а также в лабораторных установках для отработки алгоритмов управления горением.

• Повторяемость искры: обеспечивает стабильное воспламенение при переменных условиях топливно-воздушной смеси.
• Ограниченный импульсный режим (ED 25%): снижает риск перегрева при циклической эксплуатации и продлевает ресурс при соблюдении режима включений.
• Совместимость с 60 Гц сетями: упрощает интеграцию в существующие системы без дополнительных преобразователей.
• Компактная масса и габариты: облегчают монтаж в ограниченном пространстве горелочных секций.
• Соответствие испытаниям 8/20: повышает устойчивость к импульсным перенапряжениям и электромагнитным помехам.

Экспертное заключение

Трансформатор розжига Elco 65327758 предназначен для циклического импульсного формирования искровых разрядов в котельных системах. Его параметры — 8 кВ, 20 мА, 1.6 А первичный ток и режим ED 25% — указывают на рассчитанность устройства на повторяемые поджиги при умеренной длительности включений. Модель подходит для типовых котловых и горелочных узлов с требованием стабильного электрического пробоя и ограниченного теплового режима, при условии соблюдения рекомендаций по заземлению, коммутации и монтажу.
