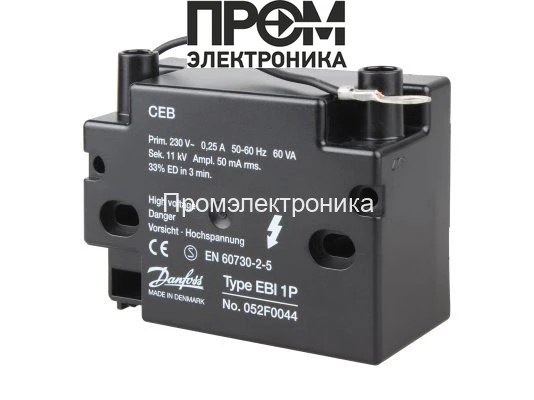

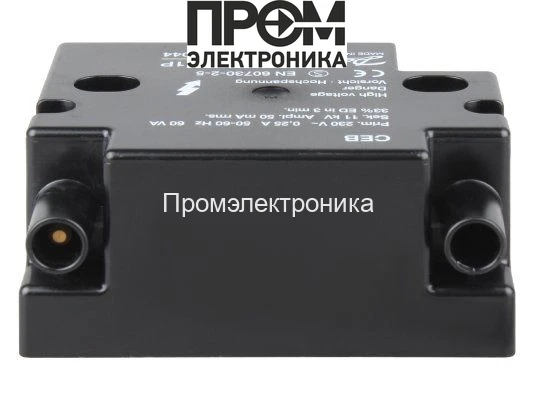

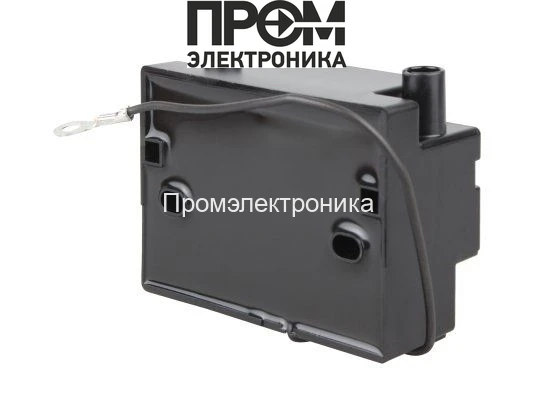

Трансформатор поджига Danfoss EBI 1P 052F0044

Трансформатор поджига Danfoss EBI 1P 052F0044 — высоковольтный модуль для газовых горелок

Трансформатор поджига Danfoss EBI 1P 052F0044 — это специализированный высоковольтный преобразователь, предназначенный для формирования устойчивых искровых разрядов в применениях газового сжигания. По классу устройство относится к импульсным трансформаторам поджига с одиночной первичной обмоткой и рассчитано на эксплуатацию в узлах газовой горелки, где требуется стабильный искровой поджиг топлива.

Конструктивные особенности и принцип работы

Устройство реализовано как известкованный трансформатор с импульсным магнитопроводом и экранированным высоковольтным выводом. На входе трансформатора — первичная обмотка, рассчитанная на номинальный ток питания 0,25 А, подключаемая к сети управления горелкой. На выходе формируется высоковольтный импульс с номинальным напряжением 1х11 кВ, достаточный для пробоя газового промежутка и воспламенения газовоздушной смеси.

Принцип работы основывается на быстром намагничивании магнитопровода при коротком включении первичной обмотки. Энергия, запасённая в магнитном поле, передаётся на вторичную сторону в виде высоковольтного импульса. Для ограничения термической нагрузки применён рабочий цикл ED 33%, что означает допустимую продолжительность включения к периоду в соответствии с промышленными стандартами эксплуатации. Для обеспечения постоянства искры и минимизации потерь на прогрев использованы материалы с низкими потерями на перемагничивание и оптимизированная геометрия обмоток.

Изоляция вторичной обмотки выполнена с учётом требований по коронному разряду и погодной устойчивости, что снижает вероятность непреднамеренных утечек тока и повышает устойчивость к конденсату и загрязнениям. Длина питающего кабеля 180 мм адаптирована под стандартные компоновки горелочных блоков; выводы подготовлены для быстрого монтажа и фиксации в посадочных местах горелки.

Ключевые технические характеристики

• Напряжение поджига 1х11 кВ: обеспечивает пробой газового промежутка при типичных зазорах электрода, гарантируя надёжное формирование искры при давлении и составе смеси, свойственных отопительным и промышленным горелкам.
• Ток питания 0,25 А: определяет тепловую нагрузку на первичную обмотку и суммарное энергопотребление блока управления; соотношение тока и ED влияет на режимы прогрева и на необходимость применения дополнительных термозащит.
• Ток поджига 50 мА: величина тока вторичной цепи при пробое, критична для обеспечения стабильности искрового разряда без избыточного износа электродов и минимальной эрозии контактных поверхностей.
• ED 33%: допускаемый рабочий цикл регламентирует интервалы включения при длительных сериях запусков; соблюдение ED исключает перегрев и деградацию изоляции при циклической работе.
• Артикул производителя 13015496: идентификация для сервисных замен и проверок совместимости с сериями Danfoss EBI и типовыми модификациями горелочных модулей.
• Происхождение — Дания: инженерные допуски и контроль качества соответствуют европейским нормам на оборудование для отопительных систем.

Сценарии эксплуатации и преимущества

Как работает трансформатор поджига в типичной схеме: блок управления подаёт управляющий импульс на первичную обмотку, на вторичной формируется высоковольтный фронт, который создаёт пробой между электродами в камере сгорания; образовавшаяся искра инициирует воспламенение газовоздушной смеси. Для чего нужен — обеспечивает повторяемый, контролируемый запуск горелки при минимальном времени задержки и с предсказуемой механикой износа.

• Совместимость с серией Danfoss EBI: облегчает интеграцию в существующие системы и упрощает логистику запасных частей.
• Оптимизированный ED: снижает риск термической деградации при интенсивных циклах запуска.
• Высоковольтная изоляция: минимизирует утечки и вероятность ложных срабатываний при повышенной влажности и загрязнениях.
• Компактная развязка кабеля 180 мм: упрощает монтаж в ограниченных габаритах горелочных блоков.

Экспертное заключение

Модель Danfoss EBI 1P 052F0044 подходит для типовых промышленных и бытовых горелок, где требуются повторяемые высоковольтные импульсы при ограниченном рабочем цикле. Рекомендуется для узлов с частыми запусками и остановами, совместима с горелками Elco серий, указанными в монтажных спецификациях. Для выбора в составе системы важно учитывать параметры ED и номинальный ток; при превышении цикличности требуется организация дополнительного охлаждения или переход на модификации с иным рабочим циклом.
